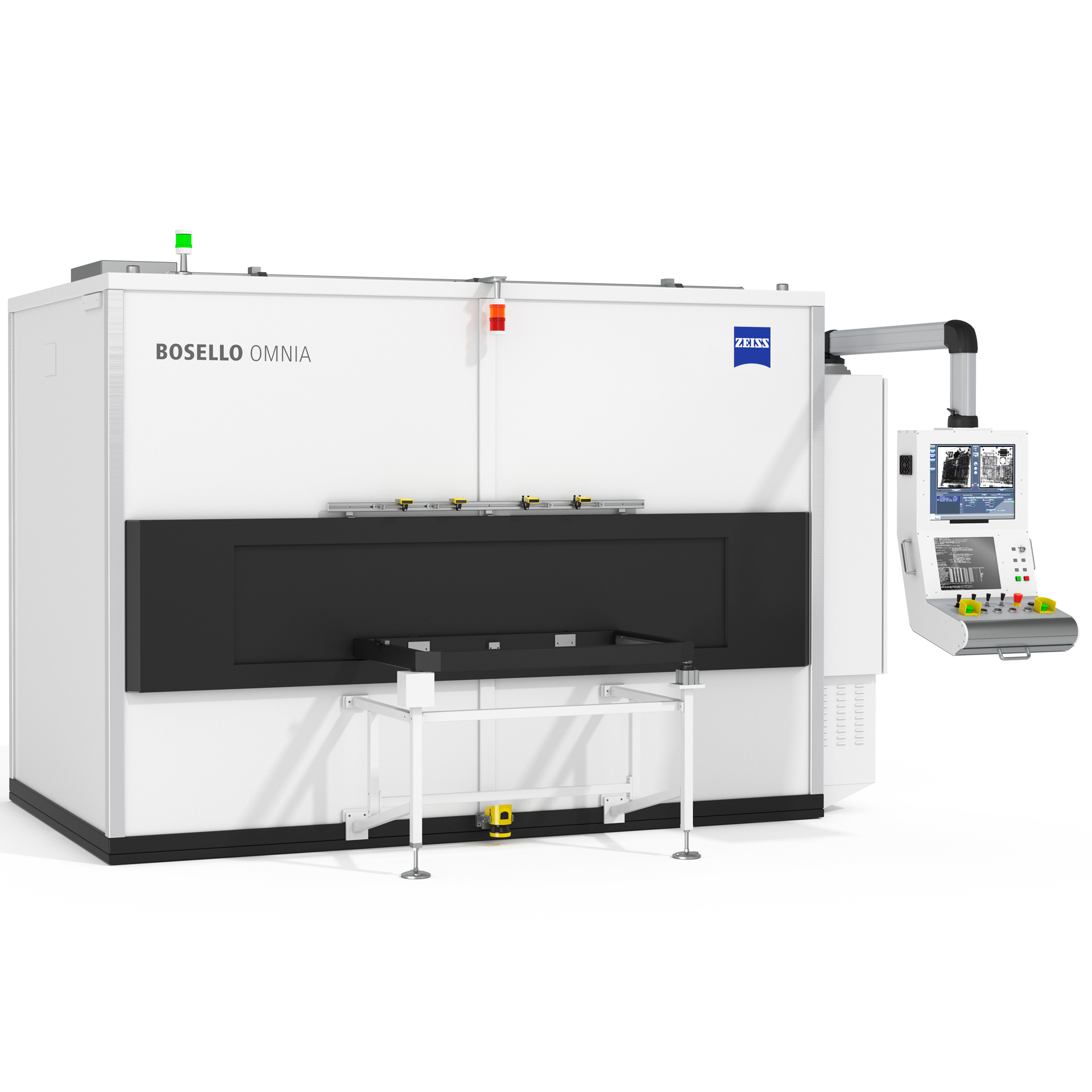

ZEISS BOSELLO OMNIA

검사를 생산성으로 전환합니다

견고한 설계와 맞춤형 설정이 가능한 ZEISS BOSELLO OMNIA는 열악한 생산 환경에 이상적인 2D 엑스레이 시스템입니다. 자동 결함 인식 소프트웨어는 100% 자동화된 인라인 검사와 결합하여 품질 보증을 위한 빠르고 안정적인 결함 검출을 보장합니다. 또한 다중 교대 작업과 동시 교환 및 로딩을 위한 스마트한 팔레트 로딩 시스템으로 다양한 유형의 주조물 검사에서 높은 처리량을 보장합니다.

다양한 유형의 주조물에 대한 빠른 100% 인라인 검사
동시 교환 및 로딩을 위한 팔레트 로딩 시스템
완전 자동화된 검사에 최적화되었습니다

높은 처리량: 빠른 부품 교환

특별한 로딩 콘셉트로 단 몇 초 만에 시스템을 로딩하고 언로딩할 수 있습니다. 이를 통해 생산 시 높은 처리량을 보장합니다.
자동화된 평가: ADR 소프트웨어

ZEISS가 설계하고 개발한 ADR 소프트웨어를 사용하면 작업자의 개입 없이도 국제 표준에 따라 다양한 종류의 주조물을 전자동으로 엑스레이 검사할 수 있습니다.

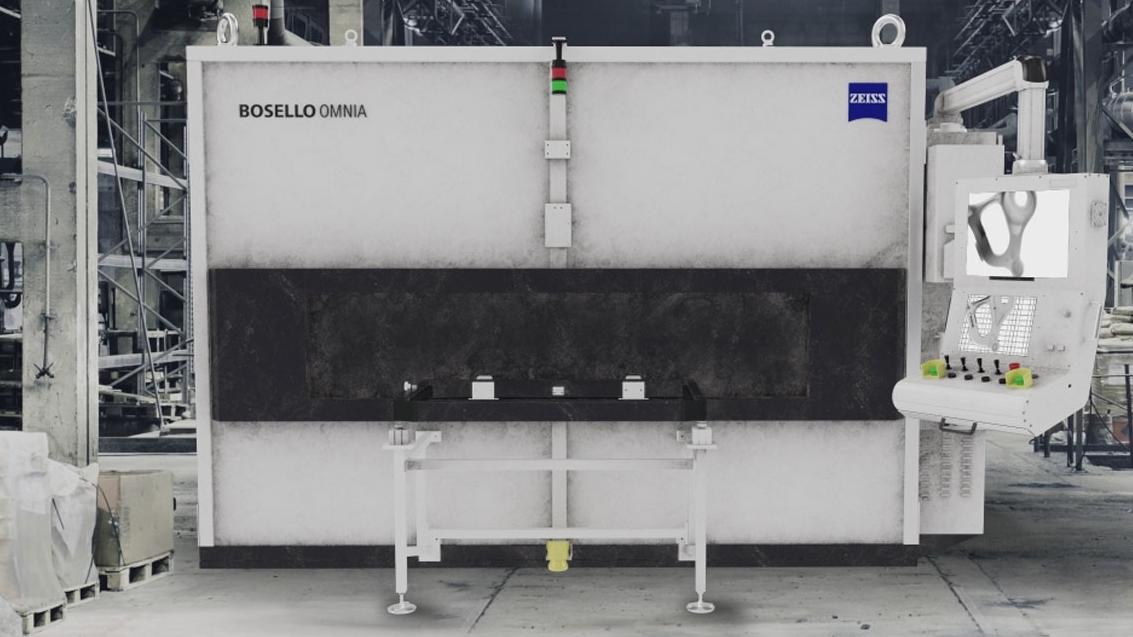

견고하고 안정적인 시스템: 열악한 생산 환경에서도 지속적으로 사용 가능

견고하고 튼튼한 구조의 ZEISS BOSELLO OMNIA는 열악한 생산 환경에서 연중무휴 24시간 지속적으로 사용하기에 완벽한 제품입니다.
완벽한 유연성: 다양한 부품 검사

스마트한 팔레트 콘셉트와 듀얼 턴테이블 덕분에 다양한 유형, 크기 및 형태의 주조물을 수동 또는 로봇으로 로딩하여 검사할 수 있습니다.

다양한 주조물의 2D 인라인 검사

생산 라인에서 안정적이고 신속하게 결함을 식별하기 위한 2D 엑스레이 솔루션인 ZEISS BOSELLO OMNIA입니다. 이 시스템은 광범위한 주조물을 검사하고 사전 정의된 표준 및 사양과의 편차를 자동으로 검출합니다.

다양한 부품 및 산업에 적합합니다

견고한 2D 엑스레이 시스템은 중대형 주조는 물론 저밀도 및 중간 밀도의 주조도 안정적이고 신속하게 검사하여 생산 라인에서 24시간 내내 높은 처리량을 제공합니다.

가장 많이 사용되는 산업 분야

자동차 산업
항공우주 산업
파운드리

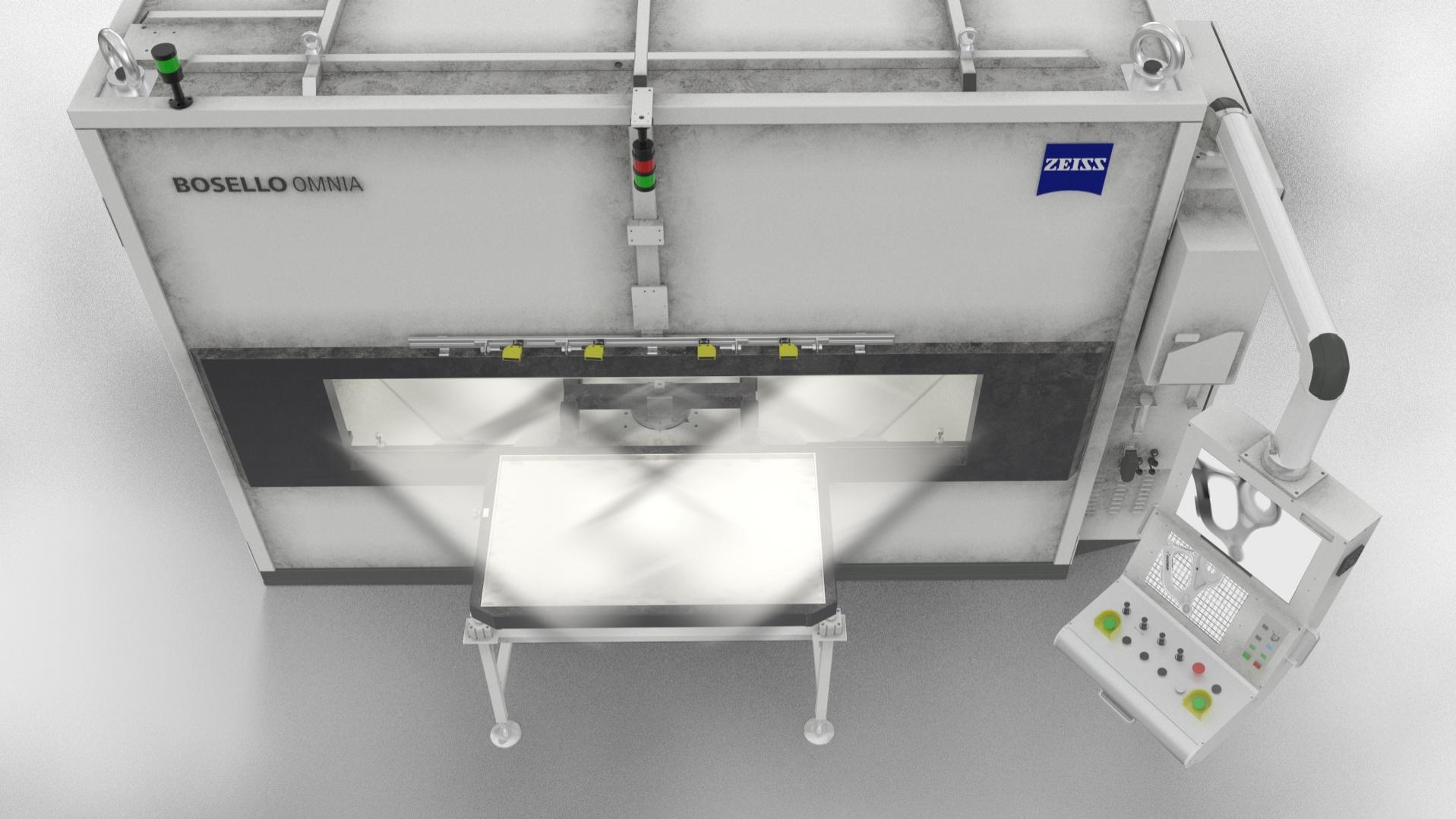

빠른 스캐닝을 위한 듀얼 턴테이블 및 고정 축

자동화된 2D 엑스레이 검사 시스템은 다양한 형태로 제공됩니다. ZEISS BOSELLO OMNIA의 하이라이트는 회전 테이블과 고정 내부 축의 조합입니다. 이 설정은 부품을 동시에 검사하고 교체할 수 있어 빠른 스캔을 위한 완벽한 조합입니다.

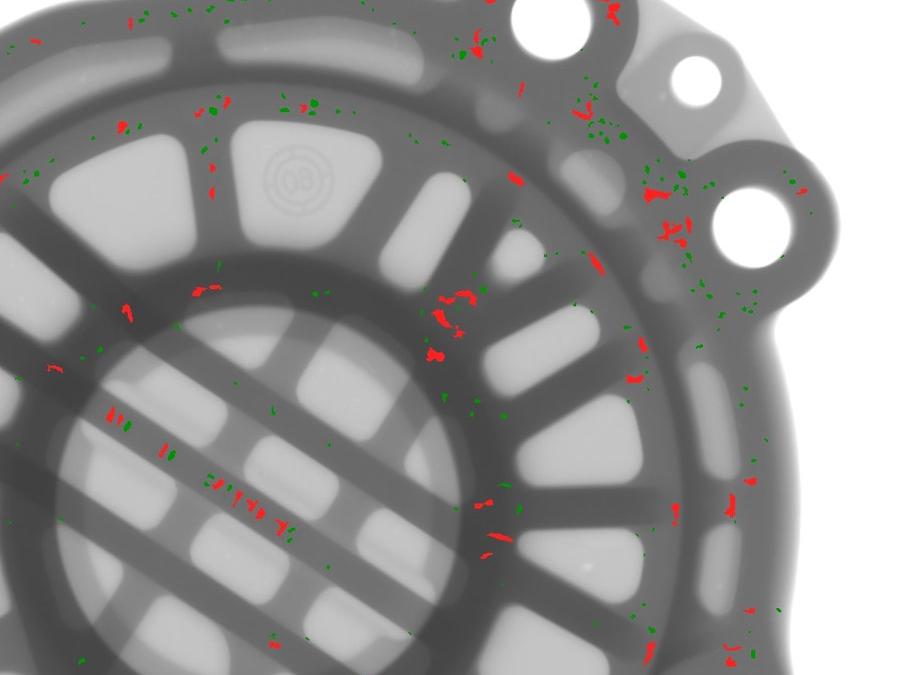

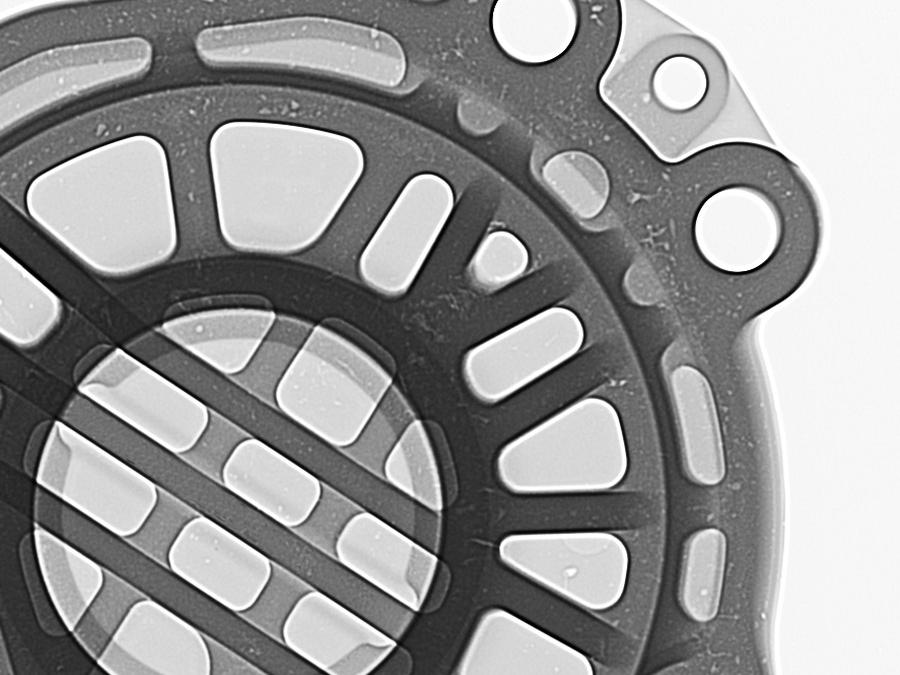

다양한 용도를 위한 자동 결함 인식

ZEISS BOSELLO OMNIA는 2D 엑스레이 이미징과 자동 결함 인식(ADR) 소프트웨어와 함께 제공됩니다. 이미지 획득이 빠른 사용하기 쉬운 소프트웨어로 ASTM 표준에 따라 완전 자동화된 2D 엑스레이 검사 및 평가를 수행할 수 있습니다. 특히 자동차 산업의 경우 자동차 제조업체에서 요구하는 가장 엄격한 품질 표준을 준수한다는 이점이 있습니다.

가장 중요한 소프트웨어 혜택은 다음과 같습니다:

개별 사양에 대한 맞춤형 수용성 표준 라이브러리를 생성할 수 있습니다
세밀한 검사를 위한 조정 가능한 검색 엔진
결함 시뮬레이션 툴을 통해 주조 부품 없이도 프로그래밍이 가능합니다
가장 일반적인 자동차 제조 표준을 기반으로 한 평가

ZEISS BOSELLO OMNIA

놀라운 기능 및 장점 알아보기

사용자 지정 가능한 설정

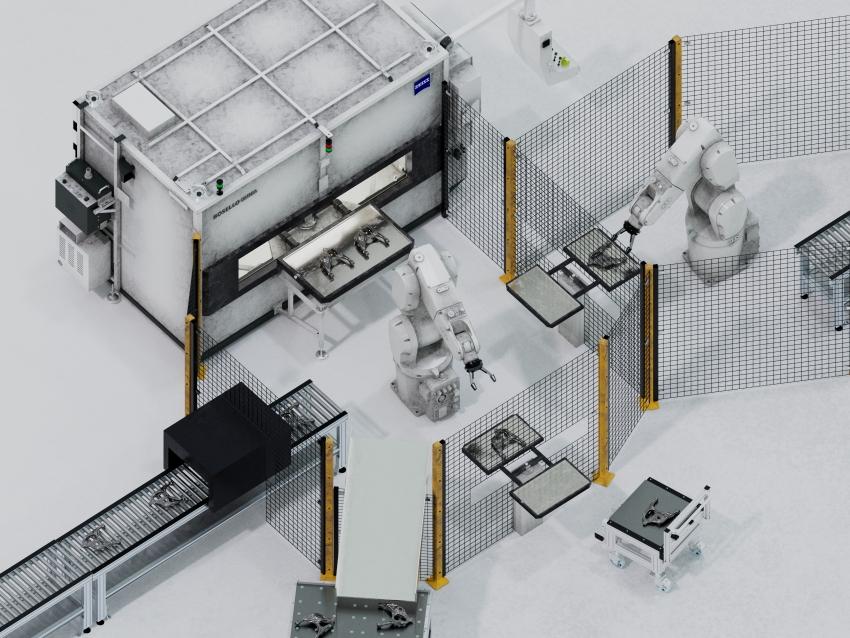

- 이 시스템은 로봇 작업 셀에 통합할 수 있습니다
- 필요에 따라 완벽하게 맞춤화된 유연한 솔루션
- 표시 및 식별 기능(요청 시)
- 원격 검사 검토 스테이션(요청 시)
- 특수 인터페이스(요청 시)

높은 처리량

- 회전식 로딩 테이블로 동시 스캔 및 로딩이 가능합니다
- 유휴 시간이 최소로 줄어듭니다
- 스마트한 팔레트 콘셉트로 툴을 사용하지 않고도 팔레트를 빠르게 제거하고 교체할 수 있습니다
- 다양한 유형의 주조물 검사 가능

견고하고 안정적인 시스템

- 열악한 생산 환경을 위한 견고한 설계
- 100% 인라인 검사를 위한 신뢰할 수 있는 시스템
- 생산 공정에서의 다중 교대 운영
- 빠르고 안정적인 지원을 위한 글로벌 ZEISS 서비스

자동 결함 인식

- ZEISS에서 개발한 ADR 소프트웨어
- 다양한 종류의 주조물에 대한 전자동 엑스레이 검사
- 작업자의 결과 판단과 무관합니다
- 특정 사용자 수용성 또는 다양한 ASTM 표준을 준수하도록 조정할 수 있습니다

기술 데이터

	ZEISS BOSELLO OMNIA 120.70	ZEISS BOSELLO OMNIA 160.100
부품 크기	중형/대형	중형/대형
검사 로딩 영역	1170 x 670 x 380mm	1570 x 970 x 480mm
최대 튜브 전압	160/225kV	160/225kV
센서 기술	8/10/16인치 FPD	8/10/16인치 FPD
스캔 사이의 유휴 시간	6초 이하	6초 이하
