광학 3D 스캐닝

ATOS Q

품질은 Q로 시작됩니다.

ATOS Q는 측정 영역이 넓어 다양한 분야에 사용할 수 있는 산업용 3D 스캐너입니다. 고급 자동화 시스템의 많은 기능을 통합할 뿐만 아니라 ATOS Q는 가벼운 디자인으로 한 장소에서 다른 장소로 쉽게 이동할 수 있어 사용자에게 추가적인 편리함과 유연성을 제공합니다.

  • 컴팩트
  • 모바일
  • 유연성
페이지 콘텐츠
기술신뢰성다용도용도소프트웨어기술 데이터
연락처

새로운 ATOS 컴팩트 클래스

ATOS Q는 신뢰할 수 있으며 다용도로 사용할 수 있어 복잡한 측정 및 검사 작업에 완벽하게 적합합니다. 이 컴팩트한 시스템은 높은 계측 요구 사항을 충족합니다.

  • 차단된 제3자 콘텐츠

    비디오 플레이어는 쿠키 기본 설정에 의해 차단되었습니다. 설정을 변경하여 비디오를 재생하려면, 아래 버튼을 클릭하고 "기능적" 추적 기술 사용에 동의해 주십시오.

신뢰성 - 실제 ATOS 센서

거의 모든 산업 분야에서 ATOS 센서는 광학식 3D 측정 시스템으로 자리 잡았습니다. 이러한 성공은 정밀한 광전자 공학, 견고한 센서 설계와 강력한 소프트웨어를 기반으로 합니다. ATOS Q는 이러한 성공 사례를 한 단계 더 발전시킵니다: 이 센서는 디자인, 기술, 성능의 삼박자를 완벽하게 갖추고 있습니다. 그 결과, 진정한 ATOS DNA가 담긴 다용도의 컴팩트한 시스템이 탄생했습니다.

  • ATOS 디자인

    ATOS Q는 산업용으로 특별히 개발되었으며 열악한 조건에서도 완벽하게 추적 가능한 측정 결과를 제공합니다. 견고한 광학 3D 센서의 광학 및 전자 시스템은 방진 및 튐 방지 기능을 갖추고 있어 모든 ATOS Q 센서는 측정 공간에서 생산 현장으로 이동하는 데 이상적입니다. 사용자는 간단하고 편리한 조작으로 ATOS Q 센서에 만족할 것입니다.

  • ATOS 기술

    ATOS Q는 양질의 정보를 빠르고 상세하게 캡처하여 이 정보를 쉽게 해석할 수 있는 신뢰할 수 있는 기반을 제공합니다. Triple Scan Principle은 반사 표면과 홈이 있는 물체를 측정할 때 이점을 제공합니다. Blue Light Equalizer는 라이트 소스의 밝기를 높이고 균일하고 얼룩 없는 빛을 프로젝션 유닛으로 전송합니다.

  • ATOS 성능

    Blue Light Equalizer와 빠른 데이터 프로세싱으로 ATOS Q는 뛰어난 성능을 자랑합니다. Blue Light Equalizer는 고속 프린지 투영을 가능하게 하고 매우 강력하여 측정이 쉽지 않은 표면에서도 짧은 측정 시간 안에 측정할 수 있습니다. 광 케이블과 견고한 플러그인 연결을 갖춘 산업용 포트는 높은 데이터 처리량을 지원합니다.

다용도로 사용 가능 - ATOS Q가 도전에 나섭니다

컴팩트한 ATOS Q 센서는 매우 다양하게 사용할 수 있습니다. ATOS Q는 복잡한 측정 및 검사 작업을 수동, 반자동 또는 완전 자동화된 작업으로 ZEISS ScanCobot 및 ATOS ScanBox 4105에서 해결합니다.

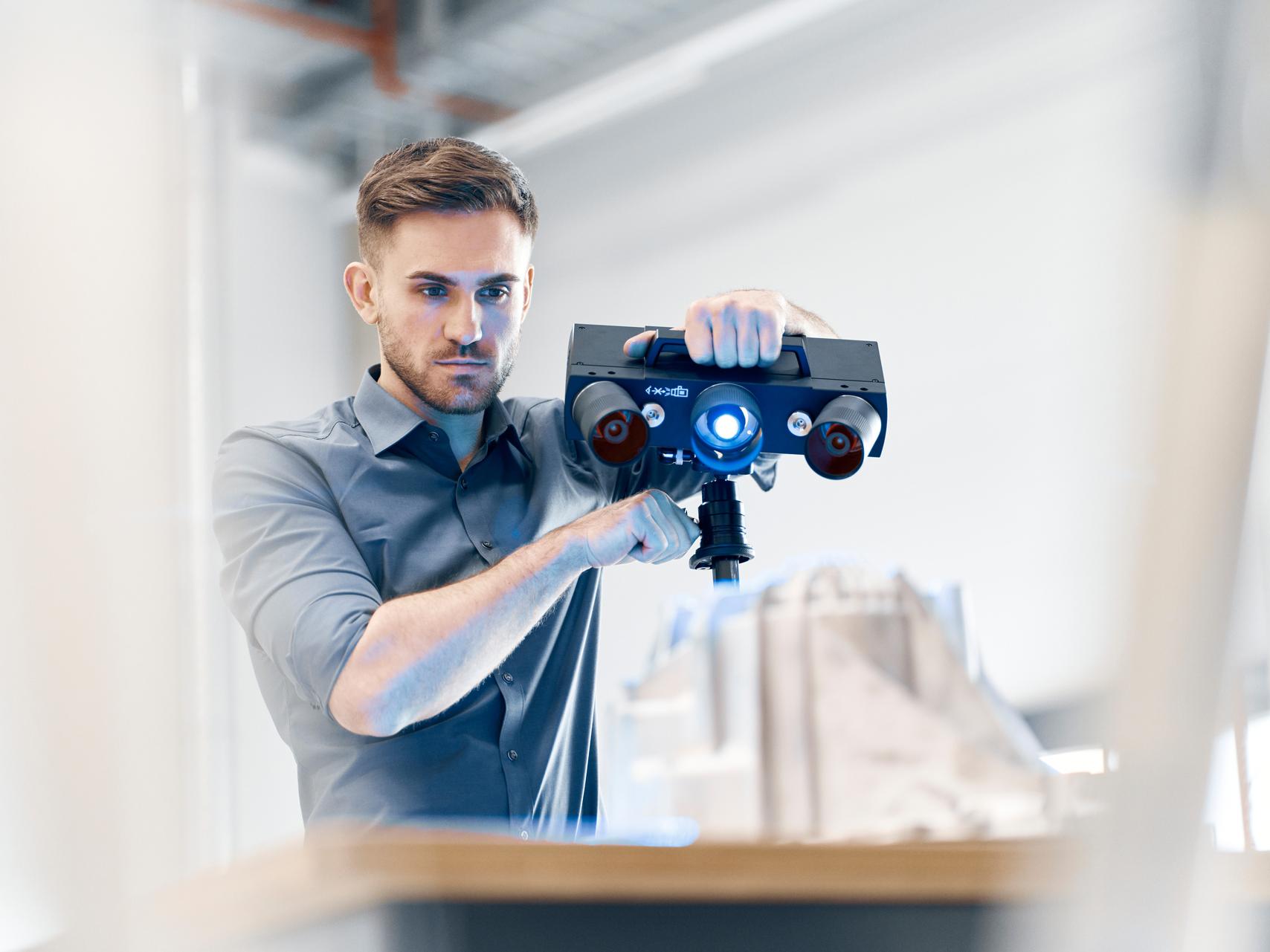

수동

4kg에 불과한 무게와 컴팩트한 디자인으로 ATOS Q는 가볍고 쉽게 이동할 수 있습니다. 측정 공간에서는 삼각대 위에서 사용할 수 있지만 생산 현장에서는 이동식으로도 사용할 수 있습니다.

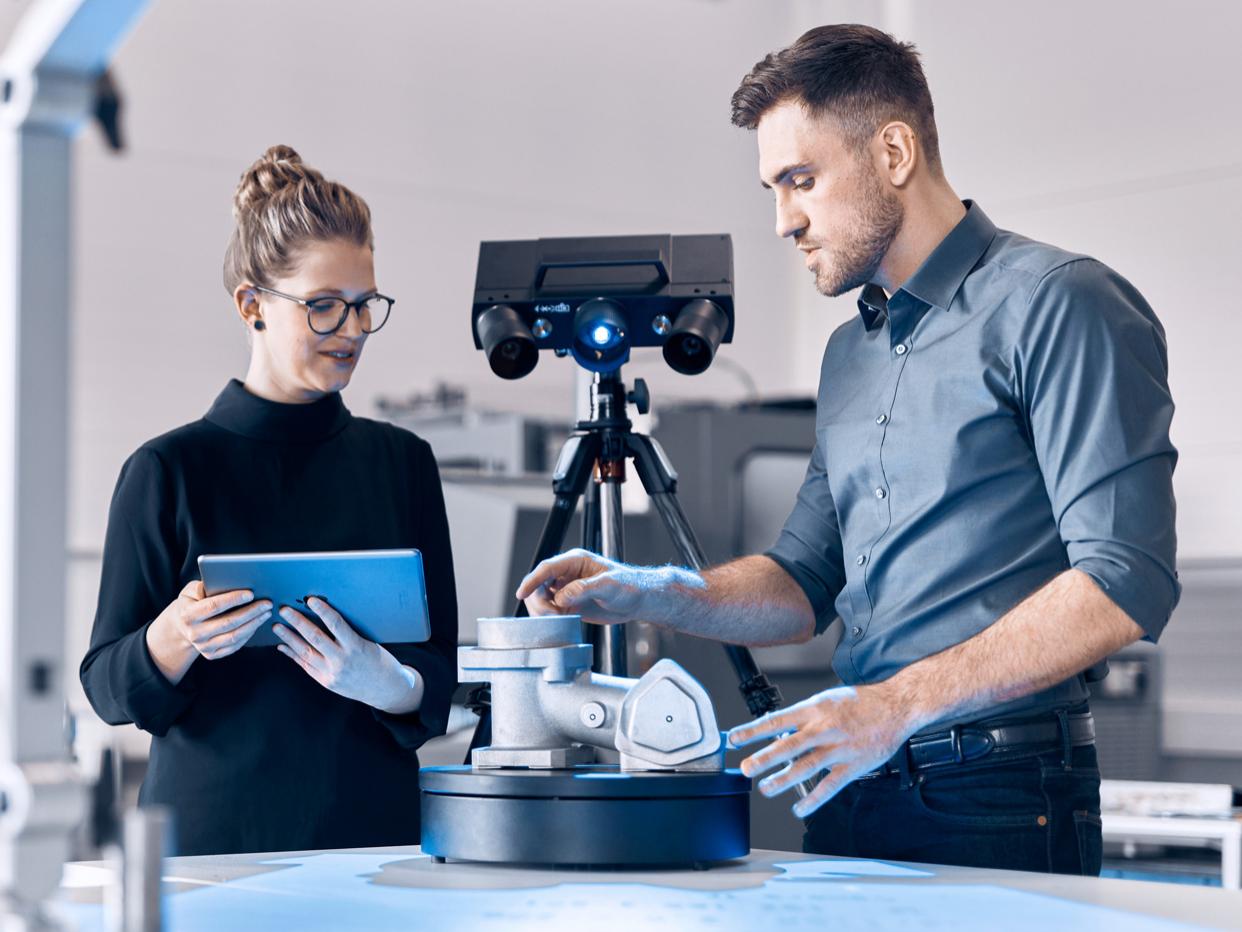

반자동

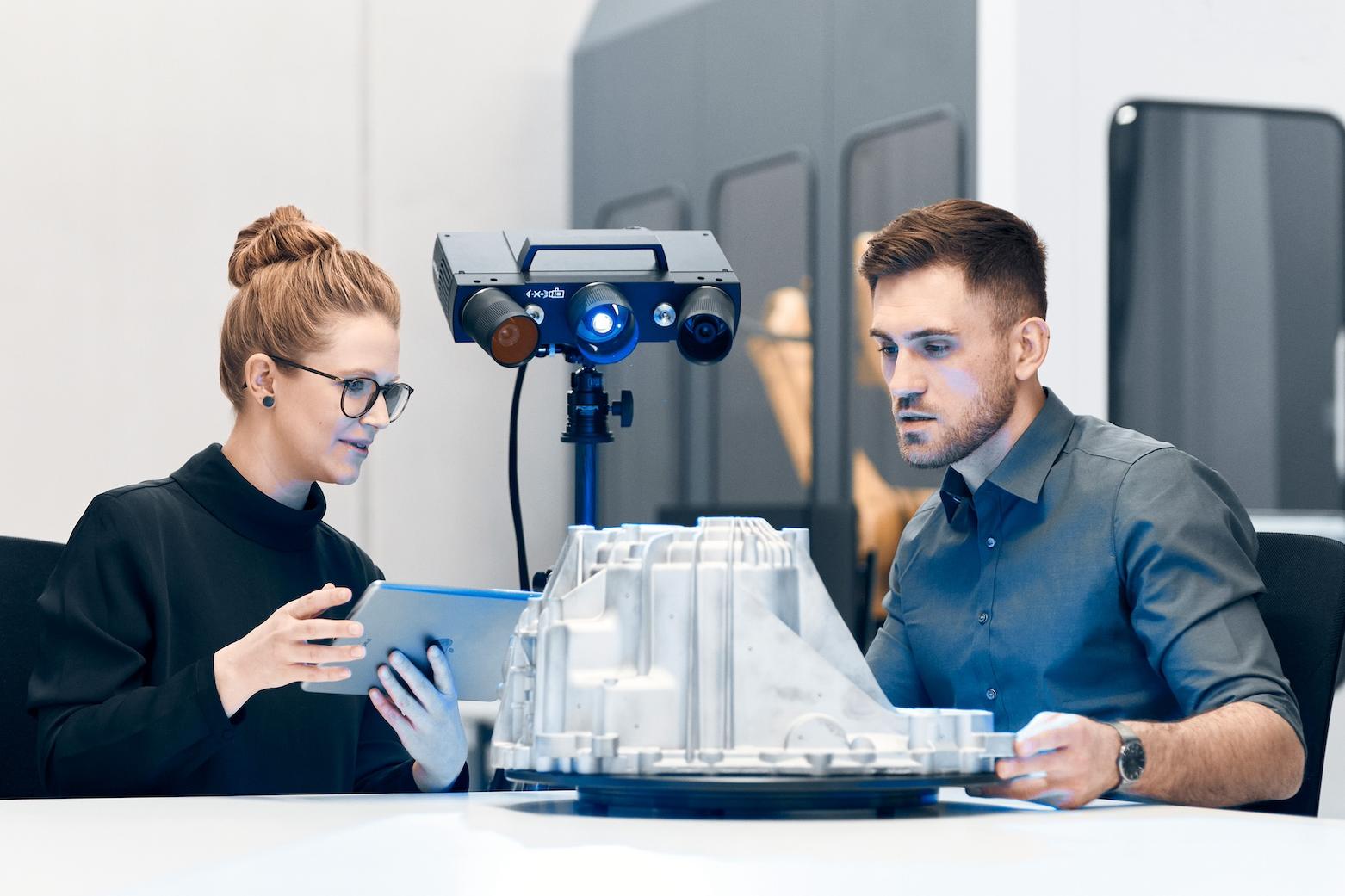

삼각대 또는 데스크 스탠드와 회전 테이블 또는 구동 키트와 결합하면 ATOS Q를 반자동으로 사용할 수 있습니다.

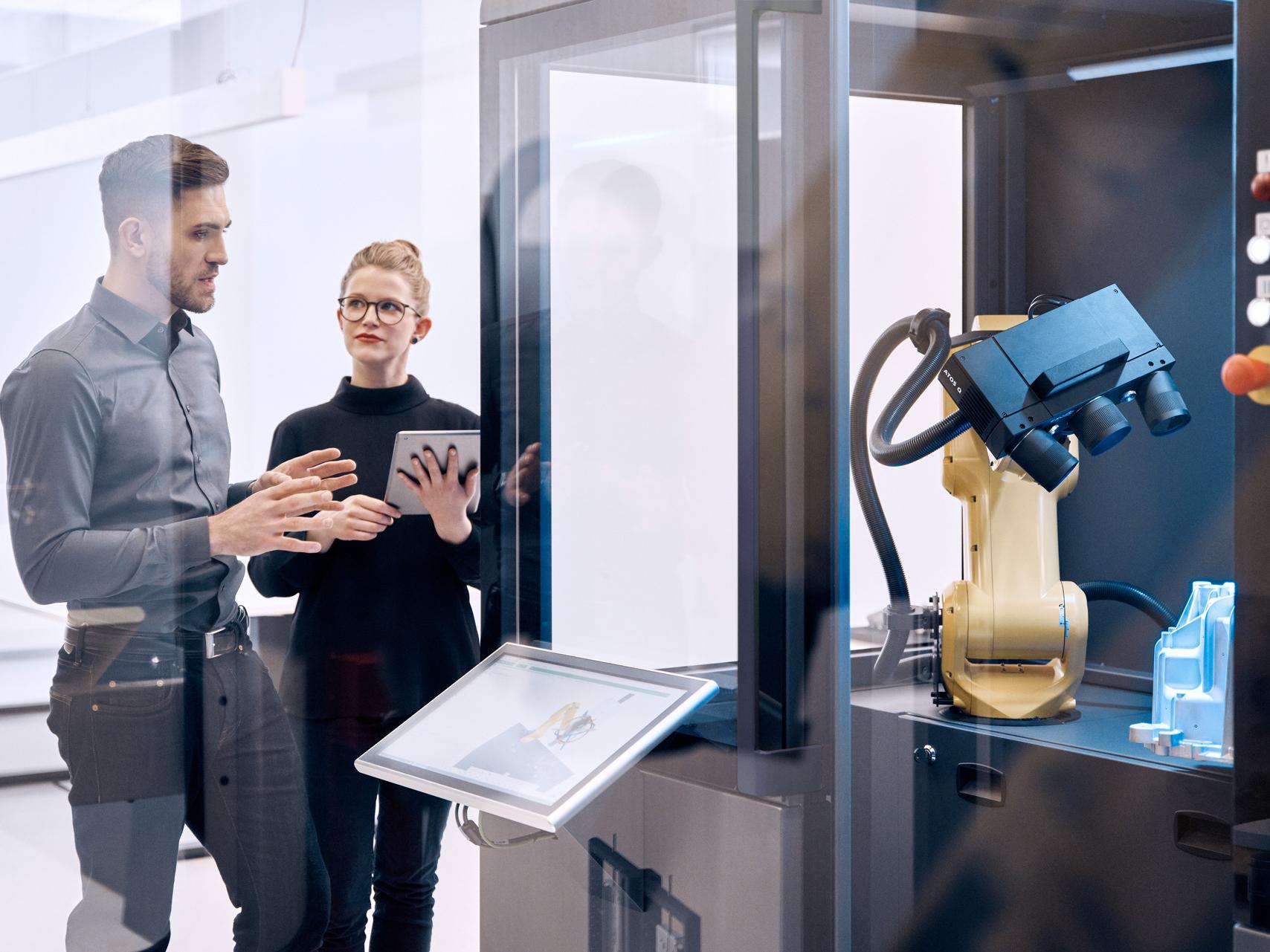

자동

ATOS Q는 ZEISS ScanCobot 및 ATOS ScanBox 4105에서 최고 능률을 발휘합니다. 이 시스템을 사용하면 높은 처리량과 높은 공정 신뢰성으로 연속적인 품질 관리가 가능합니다.

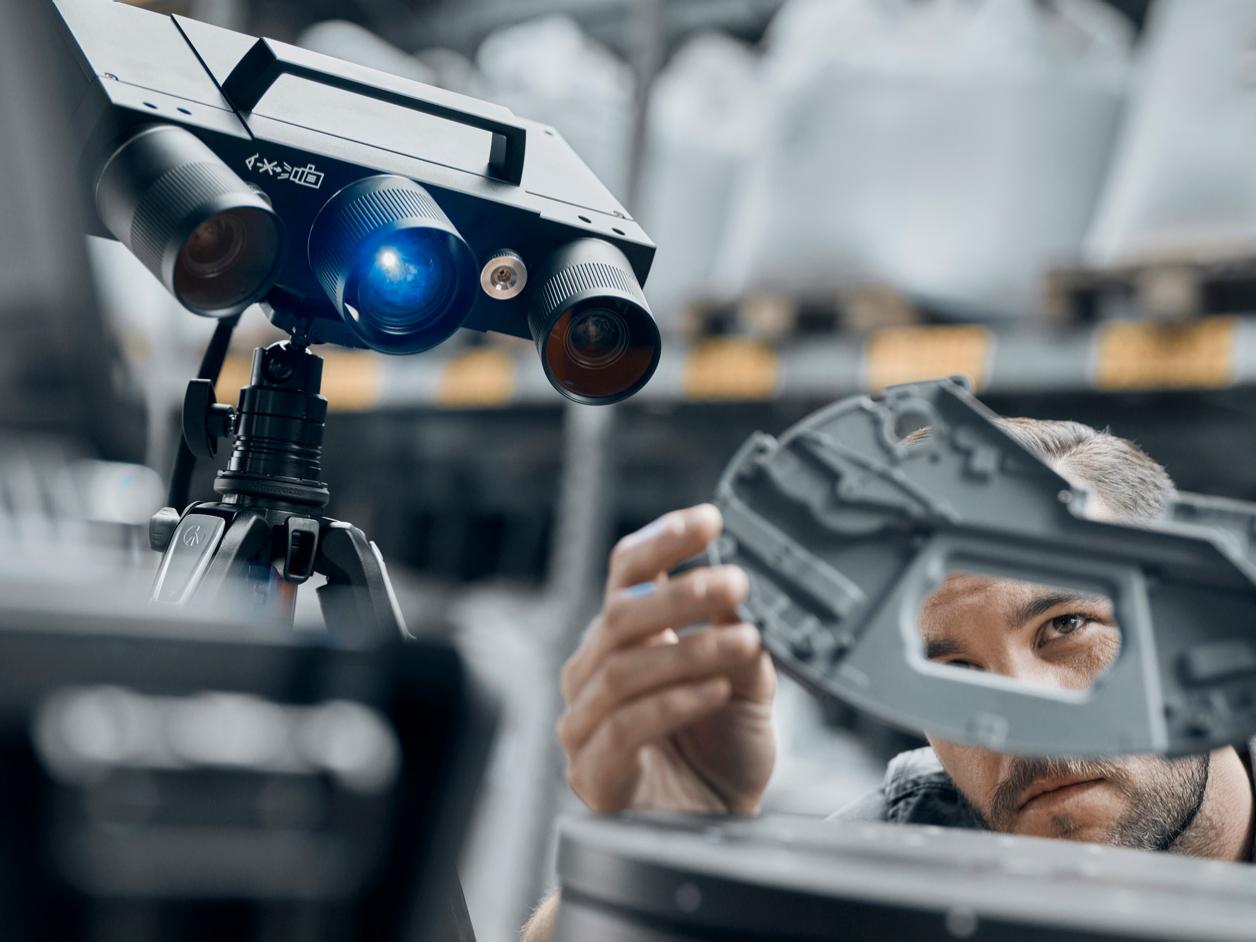

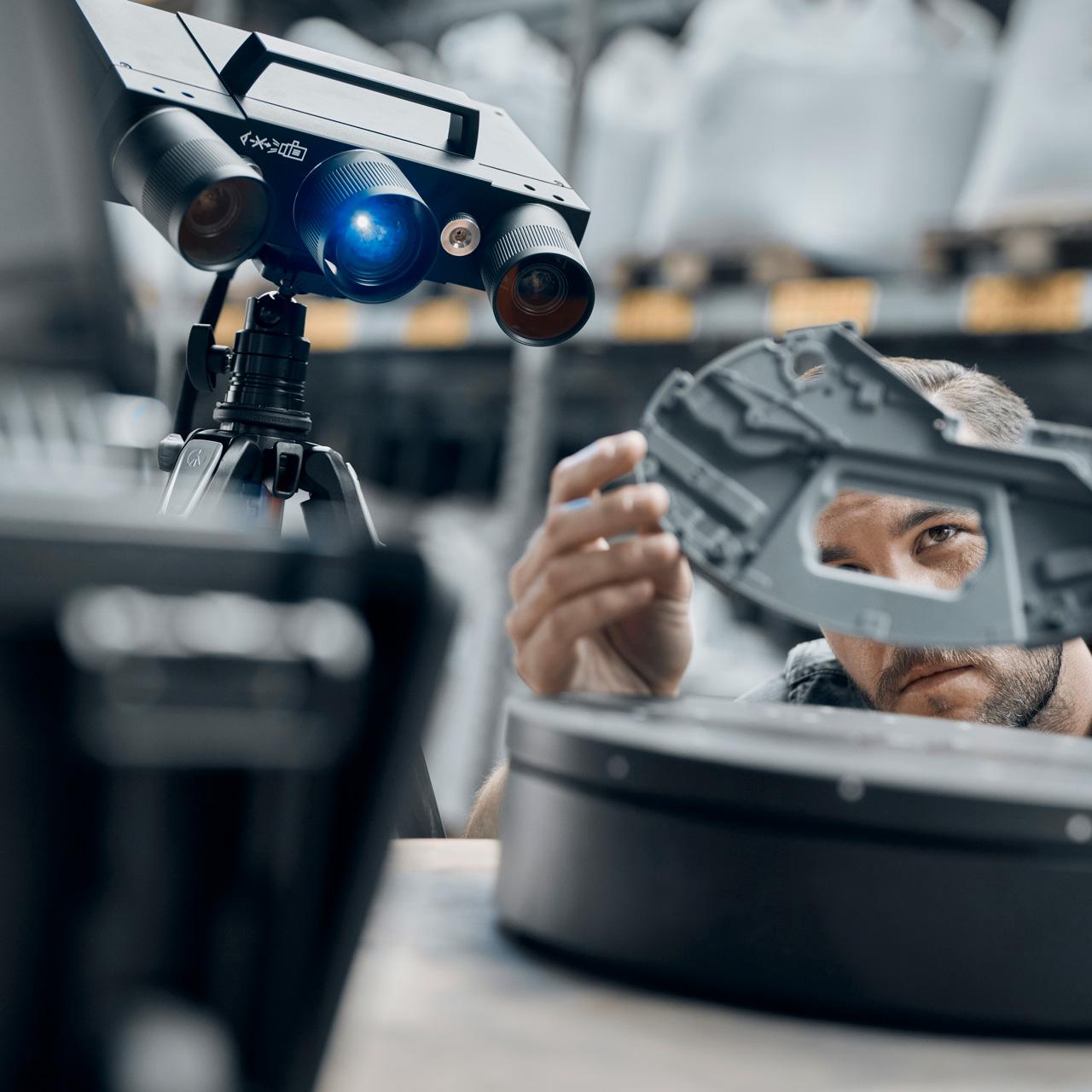

ATOS Q

ZEISS의 #HandsOnMetrology 3D 스캐닝 네트워크를 이용하는 회원

#HandsOnMetrology 플랫폼에서 3D 스캐닝의 우수성을 제공하는 ATOS Q에 대해 자세히 알아보세요.

알아보기

다양한 산업 분야에 적합한 유연한 3D 스캐너

ATOS Q는 다양한 산업 분야의 복잡한 측정 및 검사 작업을 위한 유연한 3D 스캐너로 설계되었습니다. 교체 가능한 렌즈로 중소형 부품의 고정밀 측정이 가능합니다. 카메라 위치가 고정되어 있어 가장 작은 측정 부피에서 매우 큰 측정 부피로 쉽게 변경할 수 있습니다.

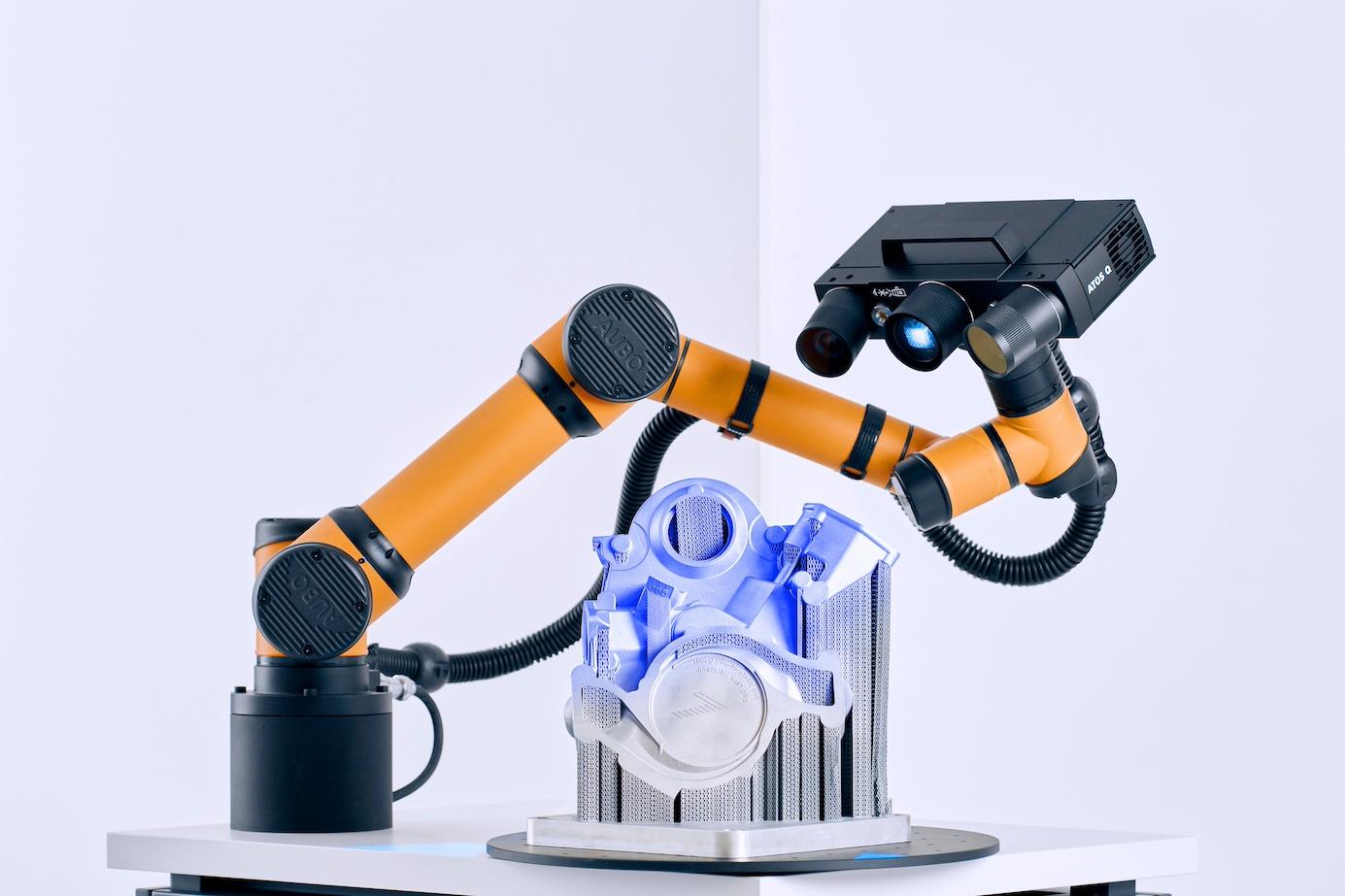

적층 제조 부품의 품질 보증

제품 개발 및 출시 단계 가속화

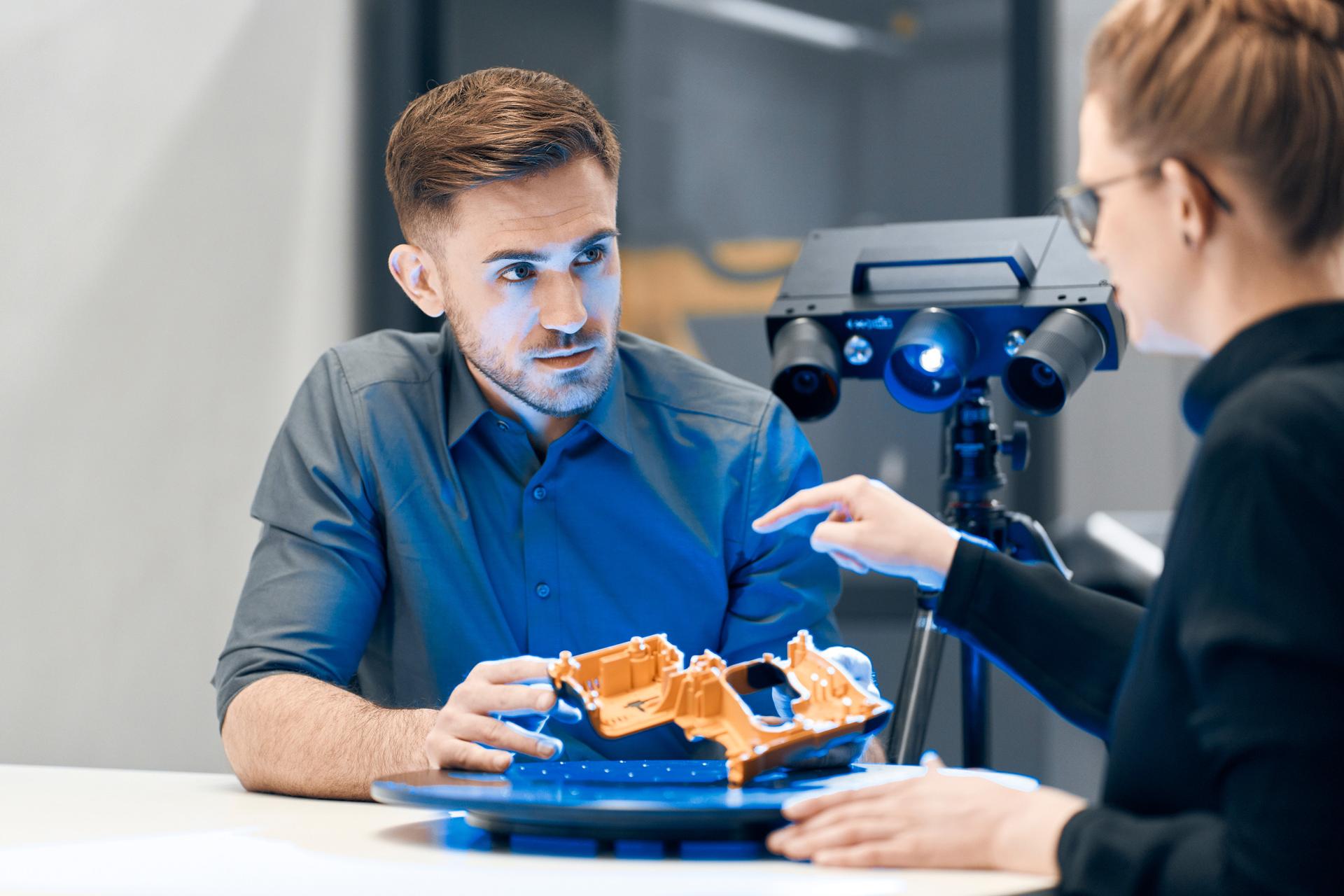

플라스틱 부품의 품질 보증

사출 성형, 블로우 몰딩 및 열성형 공정의 모든 단계에서 속도 향상

주조 파트의 품질 보증

샌드 주조, 압력 다이캐스팅 및 인베스트먼트 주조 공정 최적화

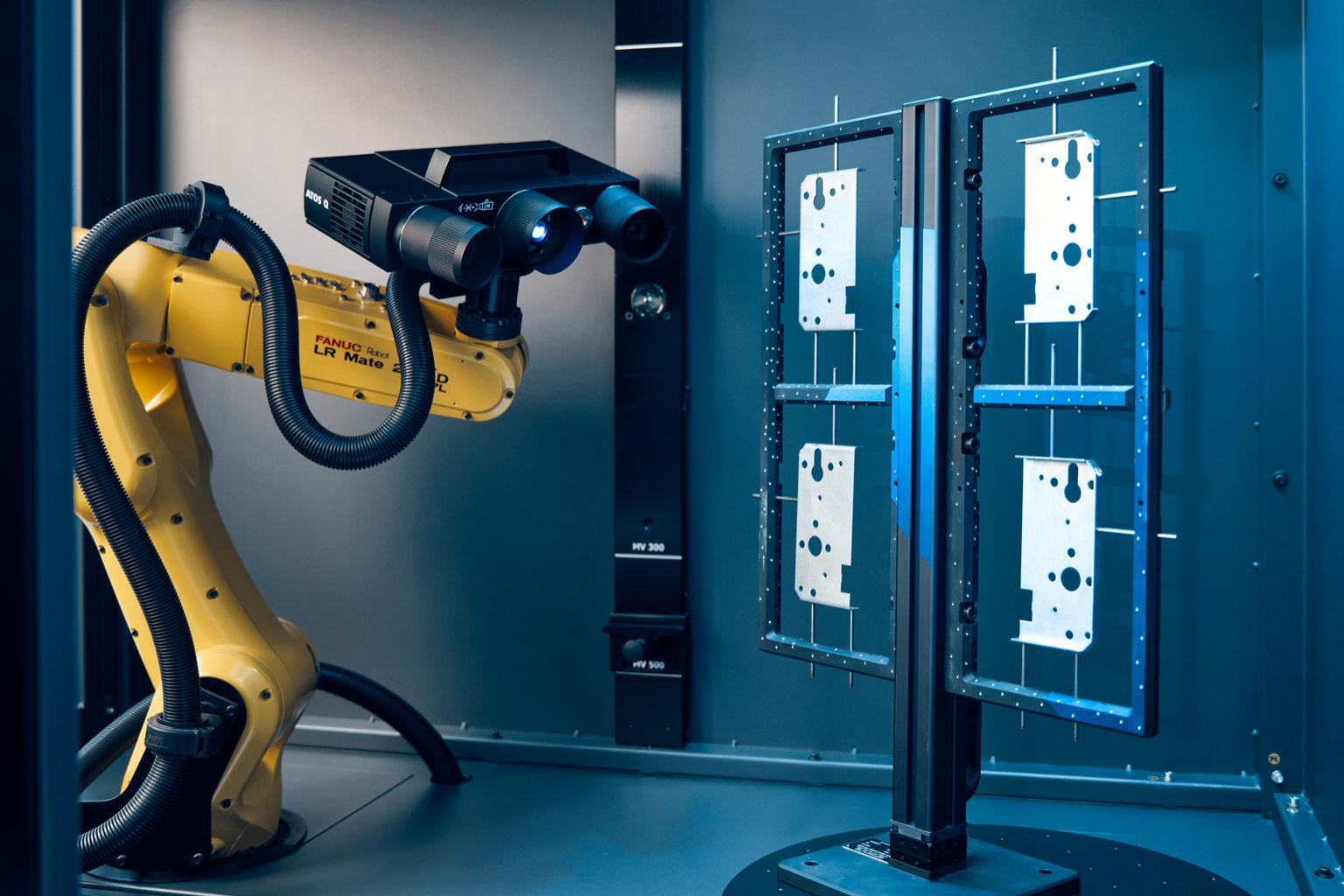

판금 부품의 품질 보증

금속 성형(펀칭, 굽힘, 드로잉 및 프레싱) 공정 체인 최적화

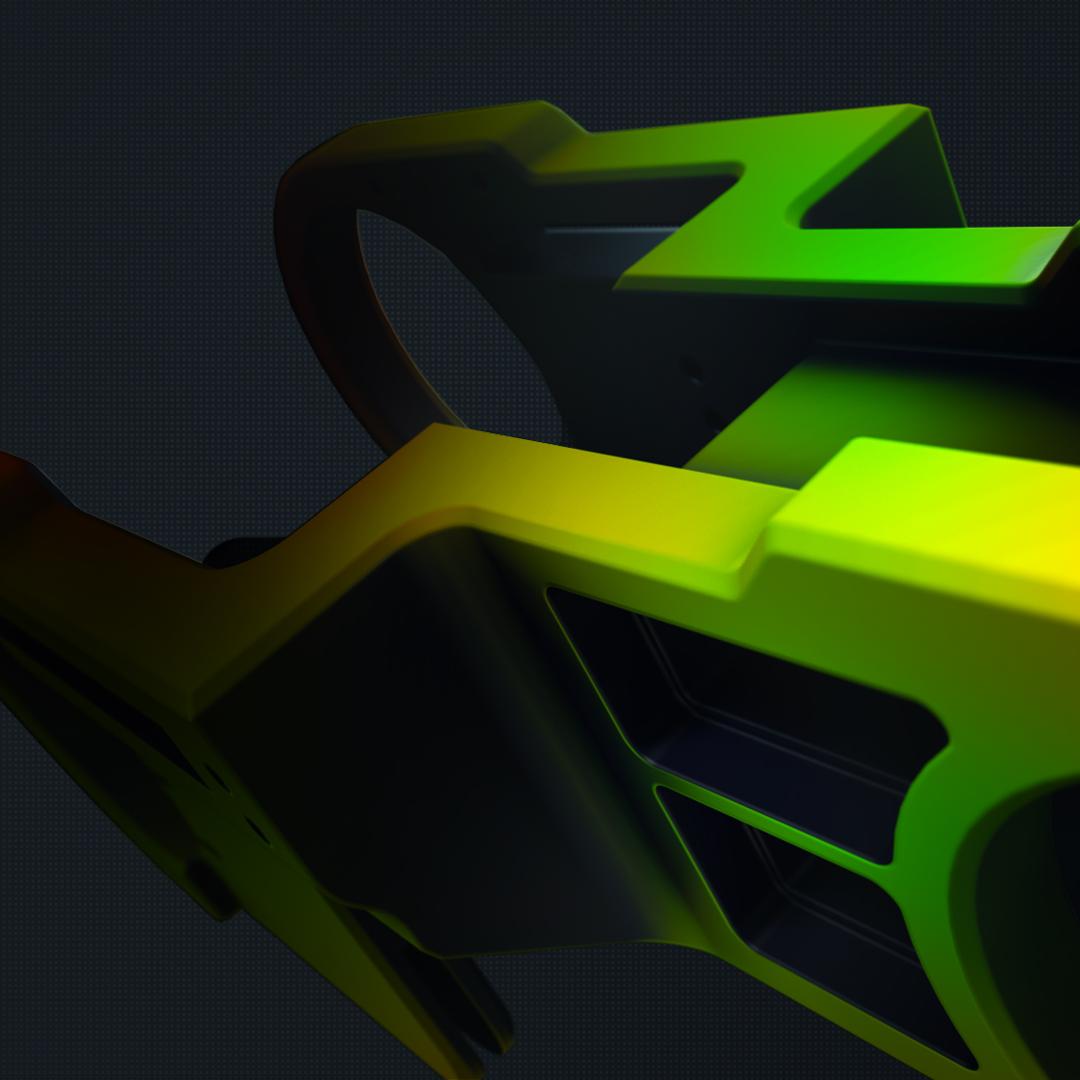

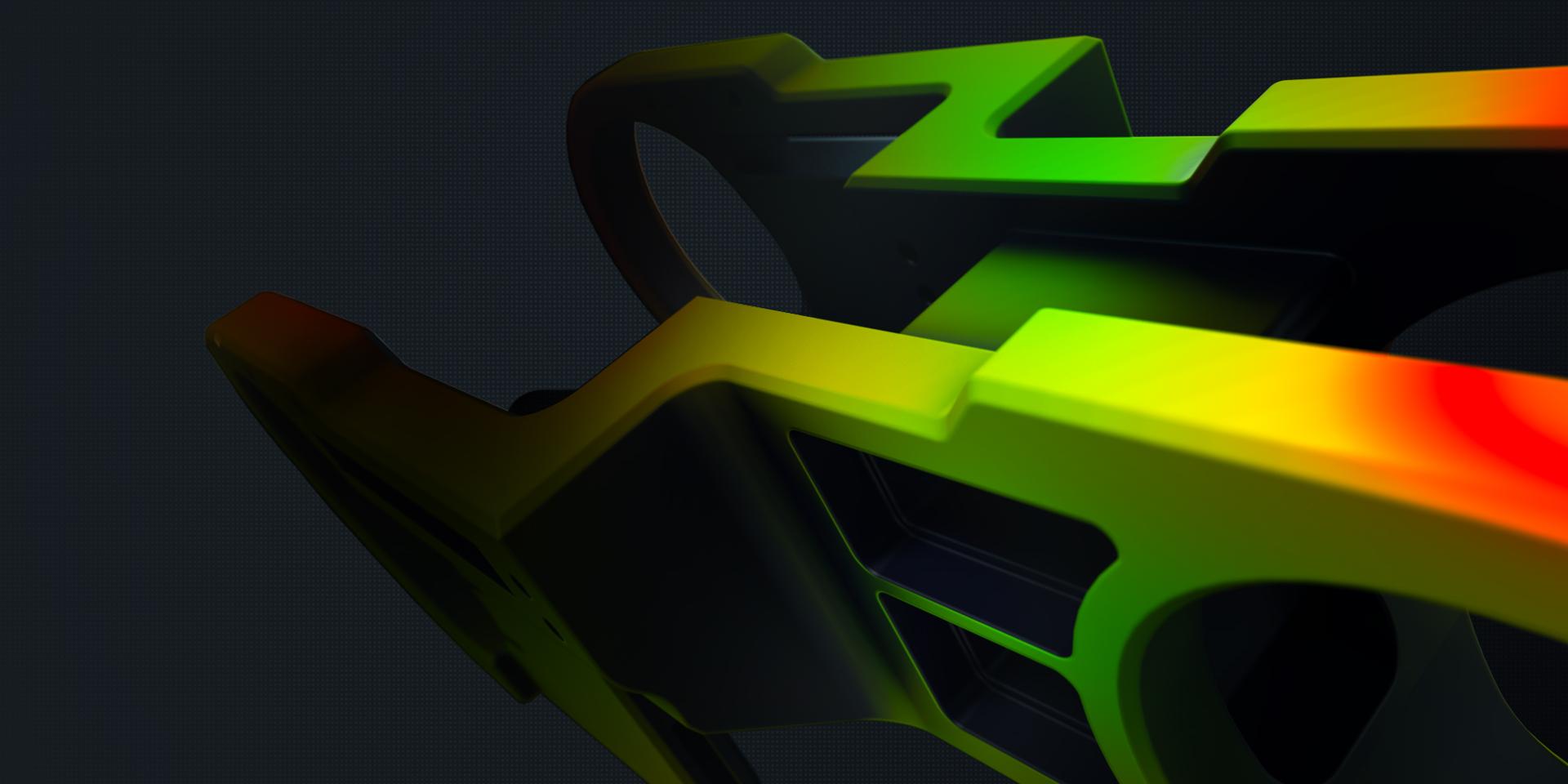

ZEISS INSPECT
ZEISS INSPECT

효과적인 분석 툴

단일 소스에서 모든 것을 제공하는 ZEISS INSPECT

스캔, 검사 및 보고: 소프트웨어가 전체 워크 플로우를 안내합니다. 설계-실제 비교와 GD&T 허용 오차를 검토합니다. 이해하기 쉬운 결과 덕분에 필요한 수정을 바로 실행할 수 있습니다. ZEISS INSPECT를 사용하여 완벽하게 분석하고, 종합적인 보고서를 받고, 측정 결과를 기존 프로세스에 통합할 수 있습니다.

추가 정보 보기

하나의 시리즈, 두 가지 버전

ATOS Q는 12M 및 8M 버전으로 제공됩니다. 센서는 스캔하는 동안 최대 2 × 1,200만 또는 2 × 8백만 좌표점을 캡처합니다. 정밀도, 해상도 및 측정 영역 크기를 자유롭게 정의할 수 있습니다.
ATOS Q 8M
ATOS Q 12M

라이트 소스

LED

LED

스캔당 포인트

8백만

1,200만

측정 면적 [mm²]

100 × 70 - 500 × 370

100 × 70 - 500 × 370

포인트 거리 [mm]

0.04 - 0.15

0.03 - 0.12

작동 거리 [mm]

490

490

무게

약 4kg

약 4kg

치수

약 340mm x 240mm x 83mm

약 340mm x 240mm x 83mm

케이블 길이

10m 광 케이블

10m 광 케이블

운영 체제

Windows 10

Windows 10

측정 부피

50, 100, 170, 270, 350, 500

50, 100, 170, 270, 350, 500
