ZEISS O-INSPECT duo

현미경과 측정기를 하나로.

하나의 장비로 두 가지 기술을 제공하는 ZEISS O-INSPECT duo는 PCB, 연료 전지 또는 배터리와 같은 대형 공작물 전체를 고해상도로 측정하고 검사할 수 있습니다. 3D 측정 기술과 현미경 검사의 결합으로 품질 실험실의 효율성을 높이고 공간을 절약할 수 있습니다. ZEISS O-INSPECT duo는 8/6/3 크기로 제공됩니다.

2-in-1: 현미경과 측정기를 하나의 기기에 담았습니다
빠르고 정밀한 3D 측정 - 광학식 및 접촉식
추가 검사 소프트웨어가 포함된 높은 해상도의 광학 장치 ZEISS ZEN core

ZEISS의 첫 번째 멀티 기술 시스템

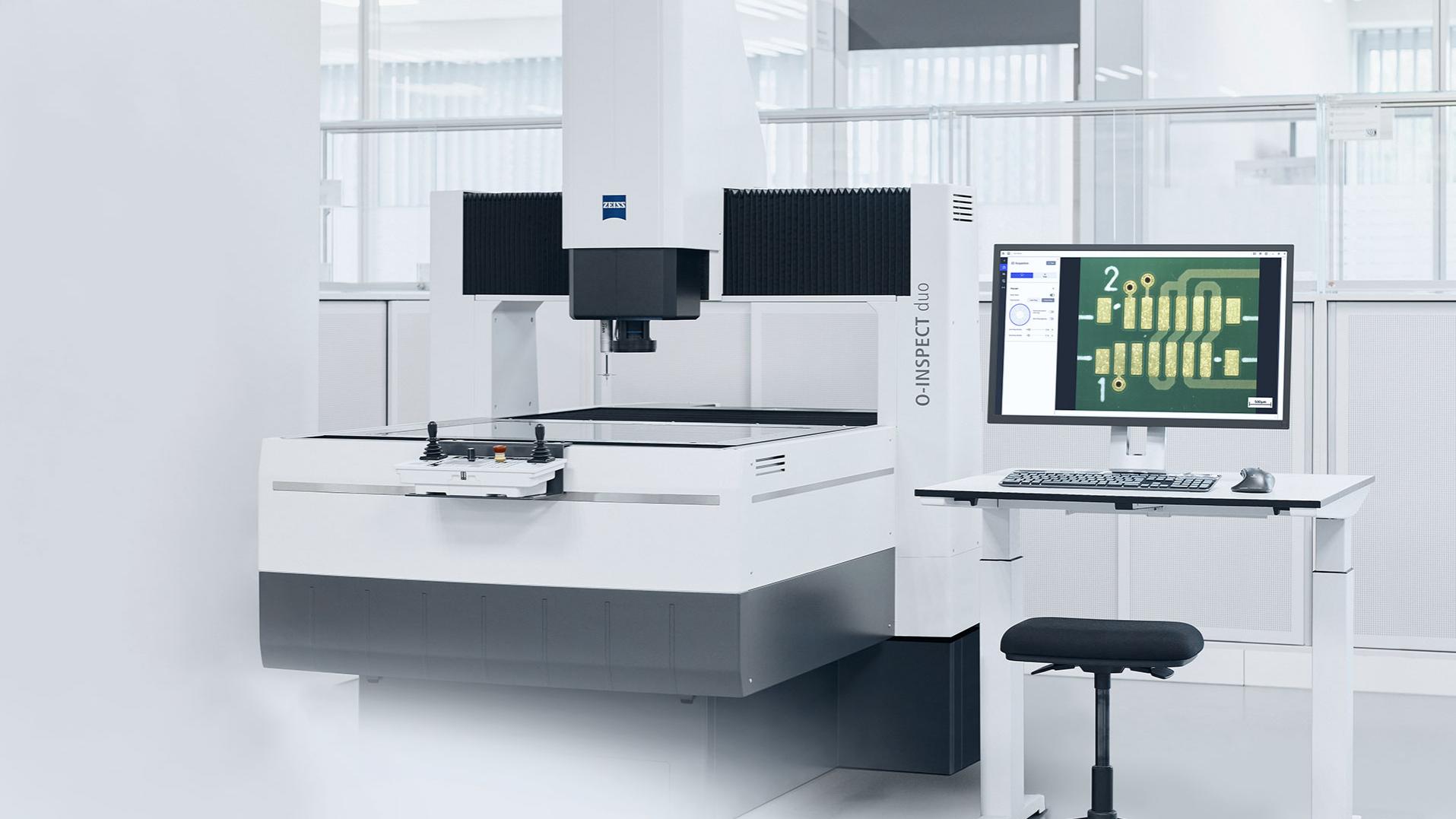

'VMM 현미경'으로서 ZEISS O-INSPECT duo는 품질 보증에 필수적인 두 가지 용도를 지원합니다. 대형 또는 다수의 소형 구성 요소를 정밀하게 측정하고 높은 해상도로 검사합니다. 또한 이 장치는 분할, 스티칭, 컬러 이미지의 이미지 처리 등 치수 측정과 검사의 조합이 필요한 애플리케이션을 위해 특별히 개발되었습니다. 품질 실험실에서는 VMM과 현미경을 모두 확보할 필요 없이 하나의 기기만 있으면 되므로 공간과 시스템 비용을 절약할 수 있습니다. 각 영역별 다기능 기기의 추가 장점에 대해 자세히 알아보세요.

측정 기술

정밀한 측정 - 광학식 및 접촉식

평평하고 민감한 공작물을 위한 높은 정확도

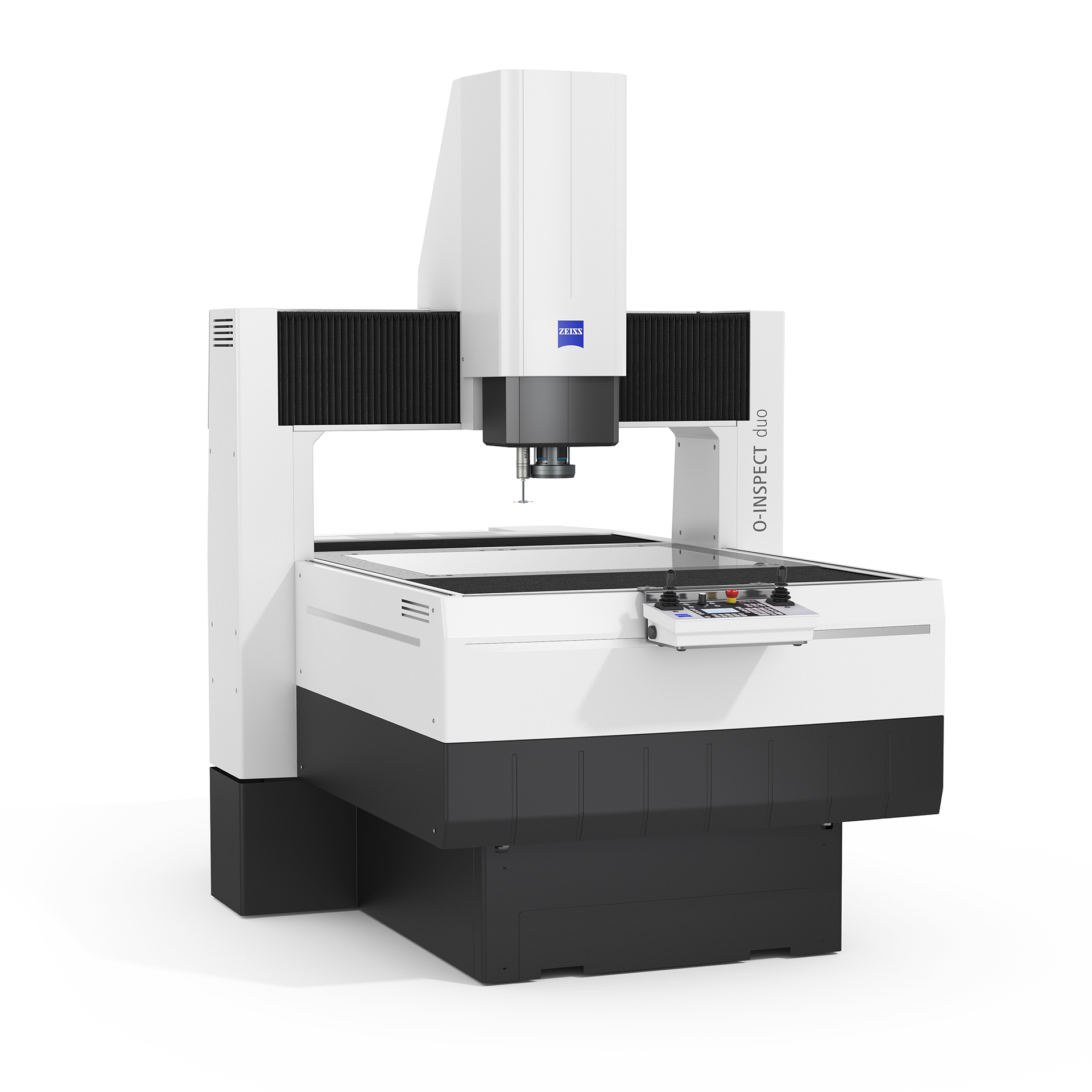

멀티센서 측정기인 ZEISS O-INSPECT duo는 높은 해상도의 광학 장치와 접촉식 스캐닝 센서 ZEISS VAST XXT를 결합하여 뛰어난 성능을 자랑합니다. 이 센서를 사용하면 한 번의 이동으로 많은 수의 측정 포인트를 캡처하여 빠르고 정확한 3D 측정을 가능하게 합니다.

ZEISS VAST 프로빙(ZVP) 덕분에 매우 작거나 민감한 부품을 비접촉식으로 측정할 수 있으며 측정 시간을 크게 단축할 수 있을 뿐만 아니라 뛰어난 정확도로 측정할 수 있습니다. 이는 높은 이미지 해상도의 넓은 시야와 주변 영역까지 뛰어난 이미지 충실도 덕분에 가능합니다.

측정 기술

하나의 장비에서 표면 검사 및 측정

오늘은 VMM, 내일은 현미경

치수를 측정하는 것 외에도 많은 공작물에는 표면 검사가 필요합니다. 이전에는 측정과 검사를 위해 두 개의 개별 기기를 사용했다면, 이제 ZEISS O-INSPECT duo가 2-in-1 솔루션을 제공합니다. 직관적인 기기 작동과 12배 줌 렌즈가 장착된 고해상도 5 MP Discovery.V12 scout 160 c 컬러 카메라 센서 덕분에 이제 검사 작업도 측정 장치에서 처리할 수 있습니다. 이 장비는 일반적인 ZEISS CALYPSO 사용 외에도 ZEISS ZEN core 소프트웨어를 사용하여 현미경 검사 작업에도 사용할 수 있습니다.

현미경 검사

ZEISS의 가장 큰 현미경

대형 부품 전체 검사

구성 요소를 자르는 일은 이제 과거의 일이 되었습니다: 이제 PCB, 연료 전지 또는 배터리와 같은 대형 공작물 전체를 광학식으로 검사할 수 있습니다. 이렇게 하면 귀중한 자원과 시간을 절약할 수 있을 뿐만 아니라 파편화된 작업물을 서로 다른 시스템 간에 이동하면서 발생하는 오류의 원인을 줄일 수 있습니다.

대형 부품의 검사 외에도 ZEISS O-INSPECT duo는 많은 소형 부품의 자동화된 검사에도 적합합니다. 즉, 측정 현미경을 한 번만 로드하면 개별 샘플을 교체하지 않고 검사 자체를 한 번에 수행할 수 있습니다.

현미경 검사

고해상도 5 MP 컬러 카메라

정확한 결함 검출

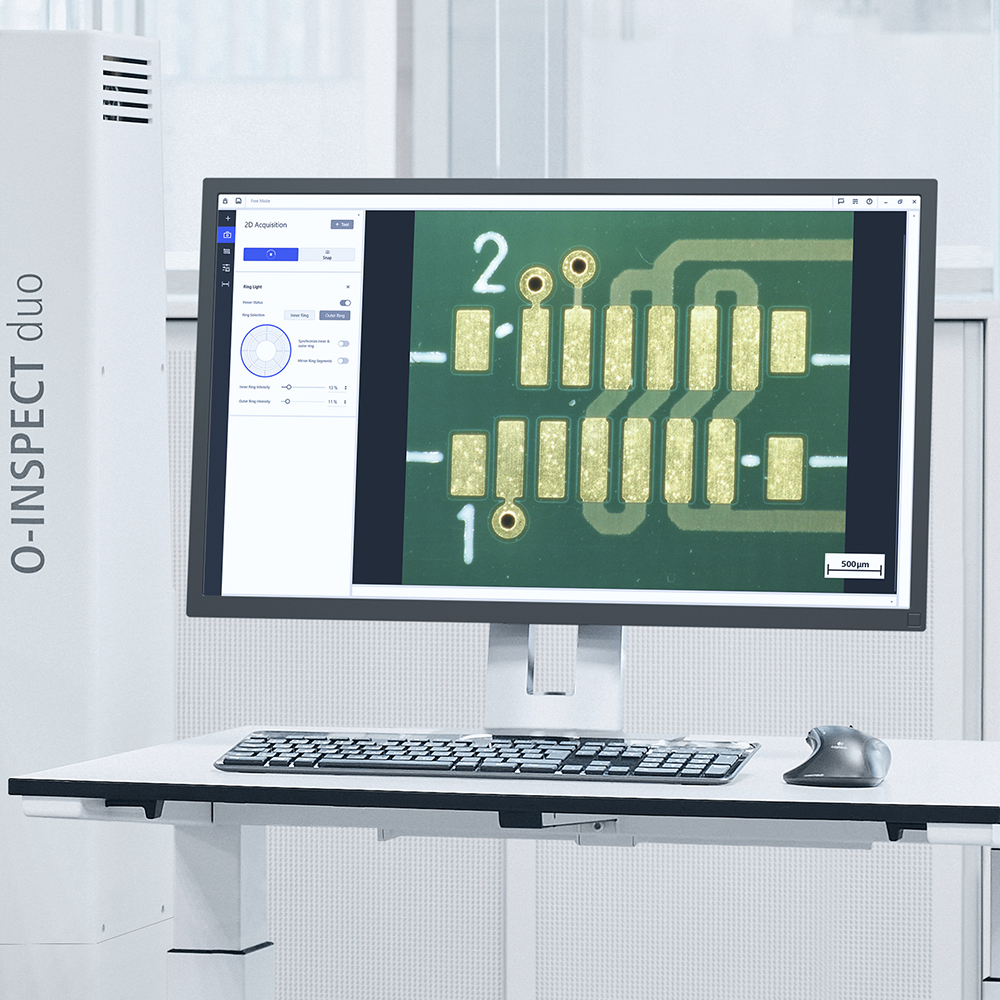

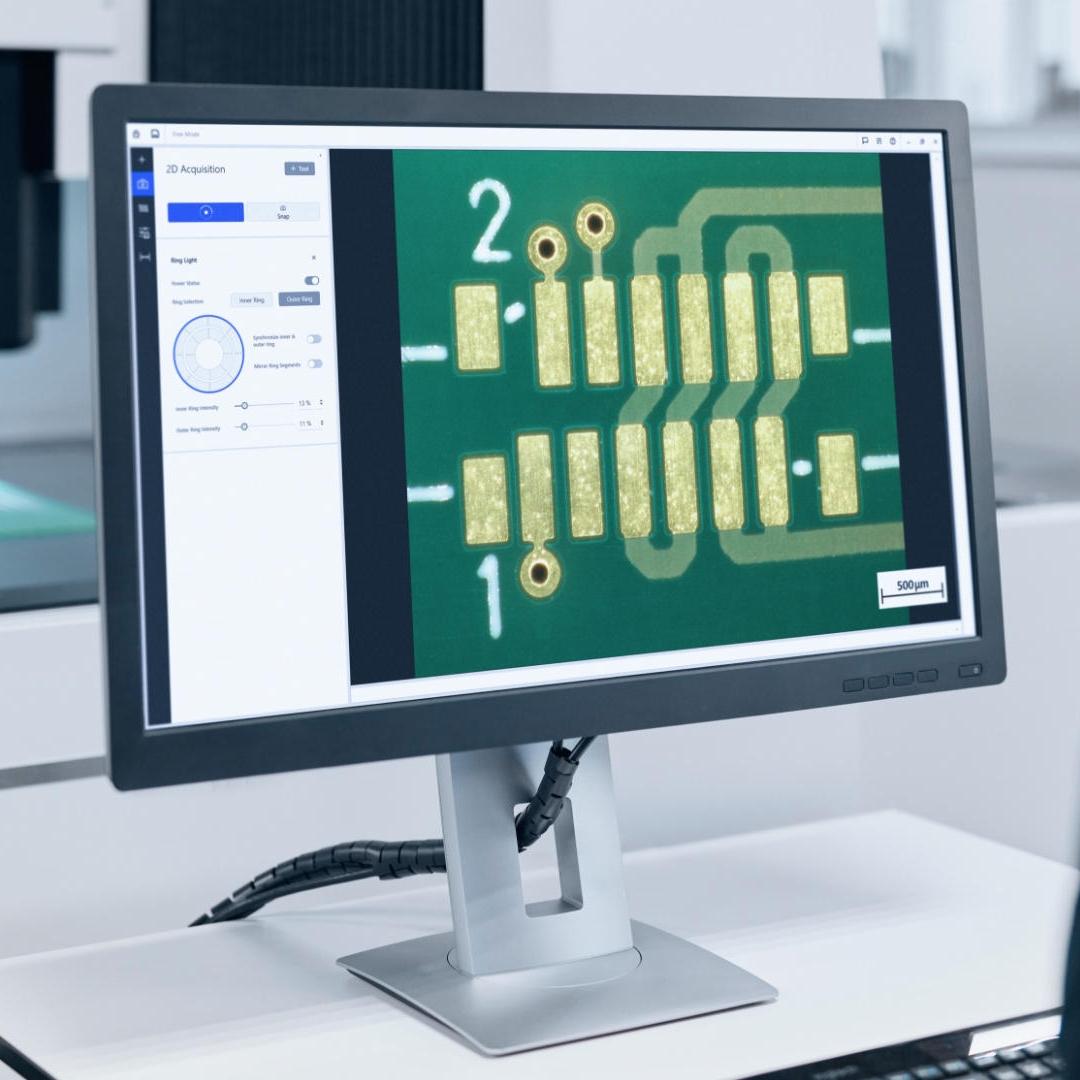

흑백 이미지는 측정 기술에서 대비 차이가 큰 반면, 컬러 이미지는 현미경 분석에 유리합니다: 5 메가픽셀의 컬러 이미지 해상도로 작은 결함도 선명하게 묘사하여 정밀한 검사 및 평가가 가능합니다. ZEISS O-INSPECT duo는 익숙한 ZEISS ZEN core 현미경 검사 소프트웨어와 함께 사용할 수 있습니다.

이미지의 원 마커를 클릭하면 자세한 내용이 담긴 정보 상자가 열립니다.

자세히 알아보기

고화질의 넓은 시야

5 MP의 ZEISS Discovery.V12 scout 160 c 카메라 센서는 고해상도를 보장하고 12배 줌 덕분에 아주 작은 디테일과 구조도 시각화할 수 있습니다. 16.,1 x 12mm의 넓은 시야로 이미지당 더 많은 정보를 표시할 수 있습니다. 컬러 카메라를 사용하면 정밀한 현미경 분석이 가능하며 동시에 5 MP의 높은 해상도 덕분에 계측 시 일관적으로 정밀한 결과를 보장합니다.

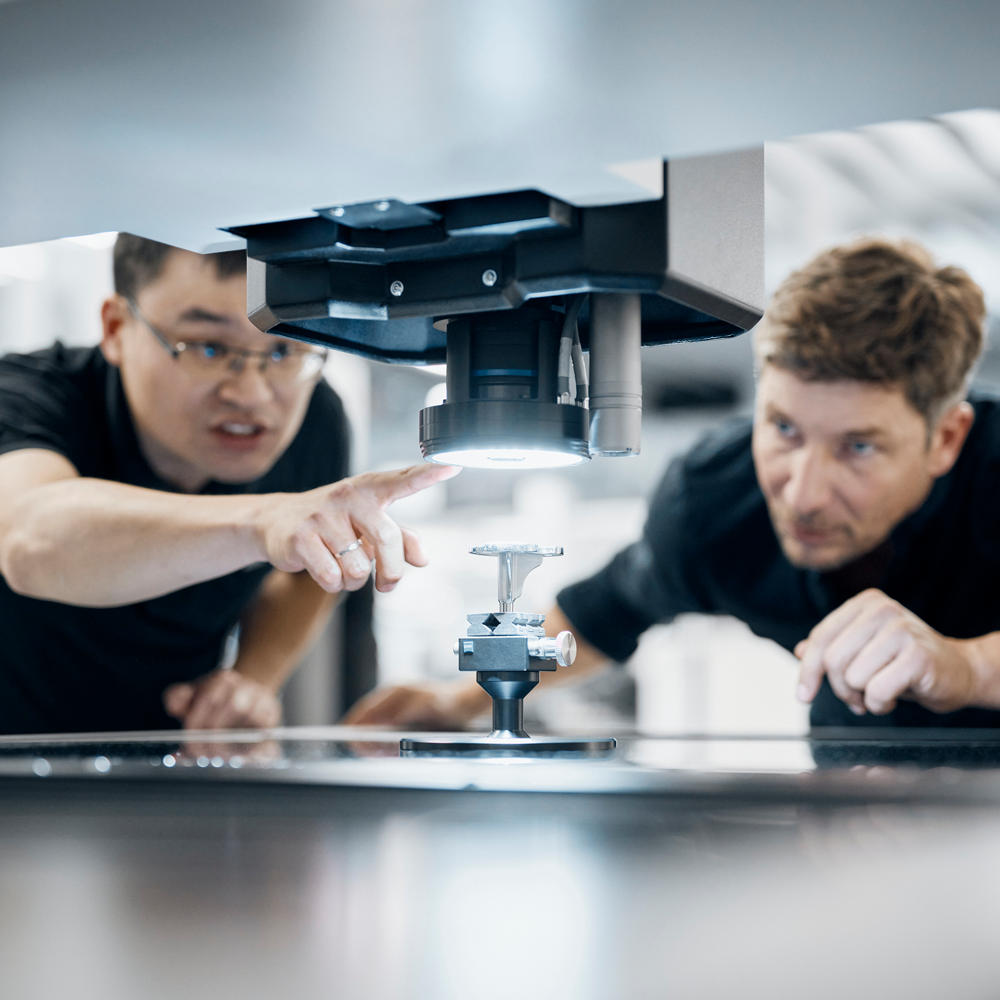

조명

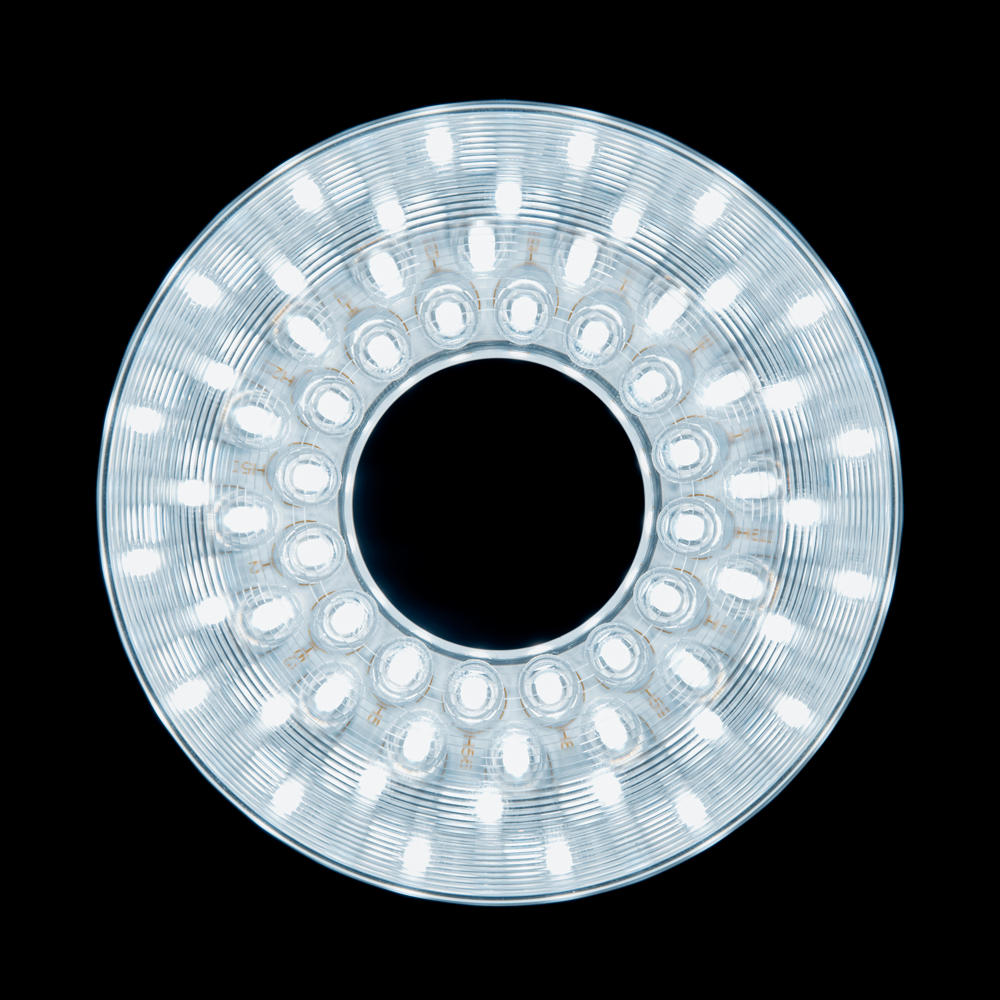

링 조명은 16개의 세그먼트로 개별 제어할 수 있는 흰색 LED가 있는 외부 링과 내부 링으로 구성되어 있습니다. 이 장치에는 동축 업라이트와 백라이트가 있어 다양한 애플리케이션과 공작물을 분석할 수 있습니다.

빠르고 정밀한 3D 접촉식 측정

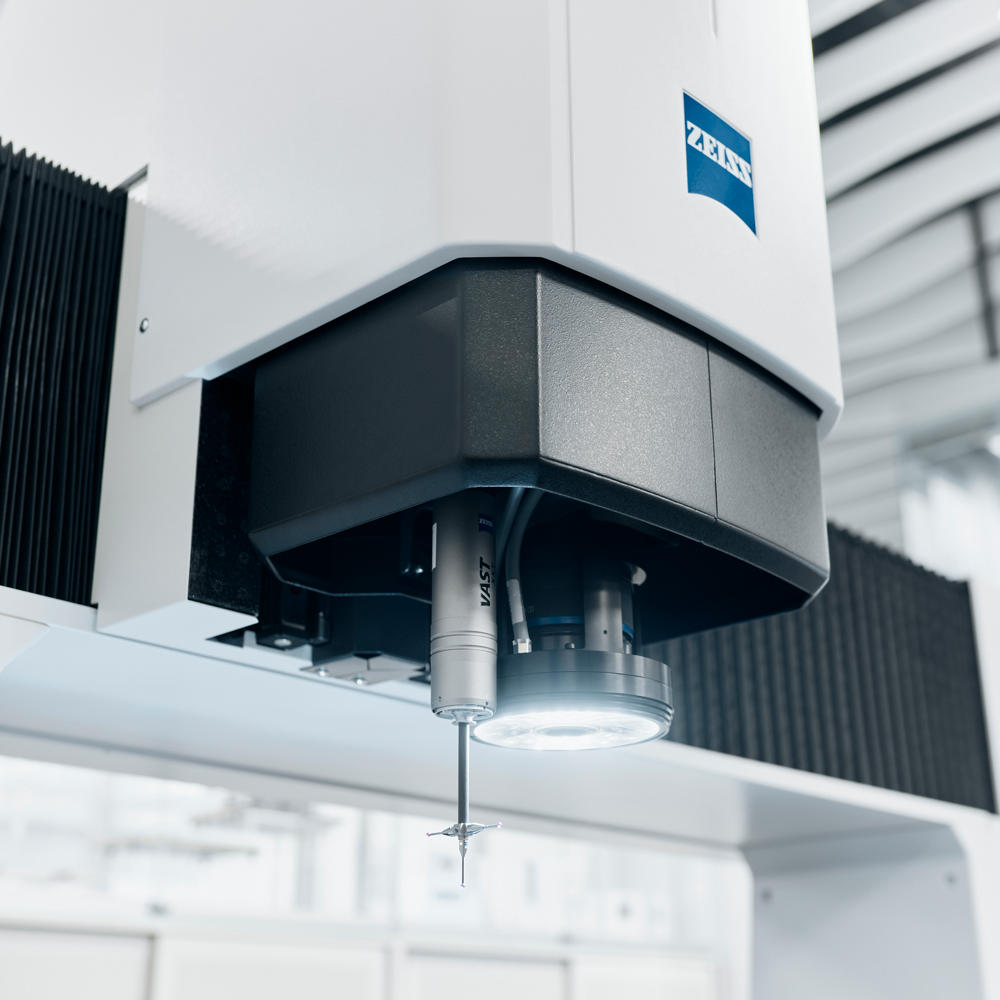

ZEISS VAST XXT는 한 번의 이동으로 많은 수의 측정 지점을 캡처하여 1.5µm + L/250µm의 정확도를 제공하는 고정밀 스캔이 가능합니다.

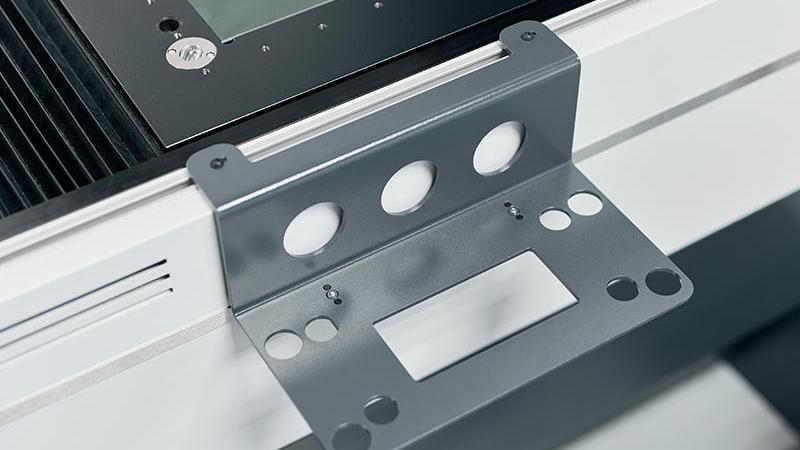

대형 재물대

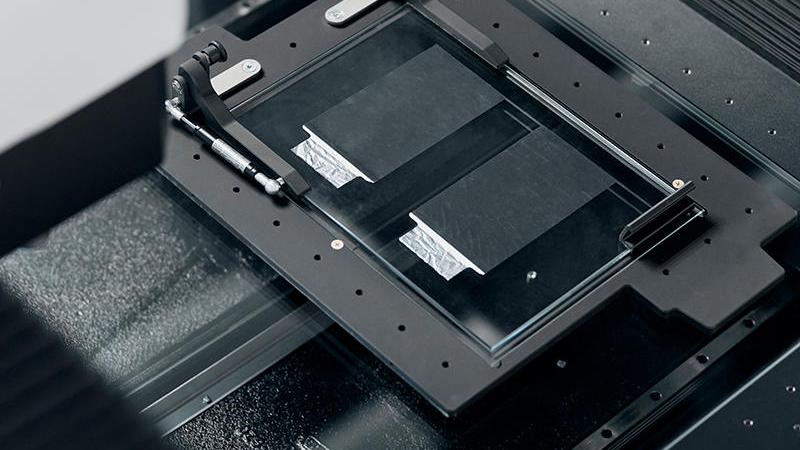

800 x 600 x 300mm의 재물대를 사용하면 측정 전에 절단, 파괴 또는 가공할 필요 없이 최대 100kg 무게의 대형 공작물을 측정하고 검사할 수 있습니다. 또는 대형 재물대 덕분에 여러 개의 작은 부품을 자동으로 검사할 수도 있습니다.

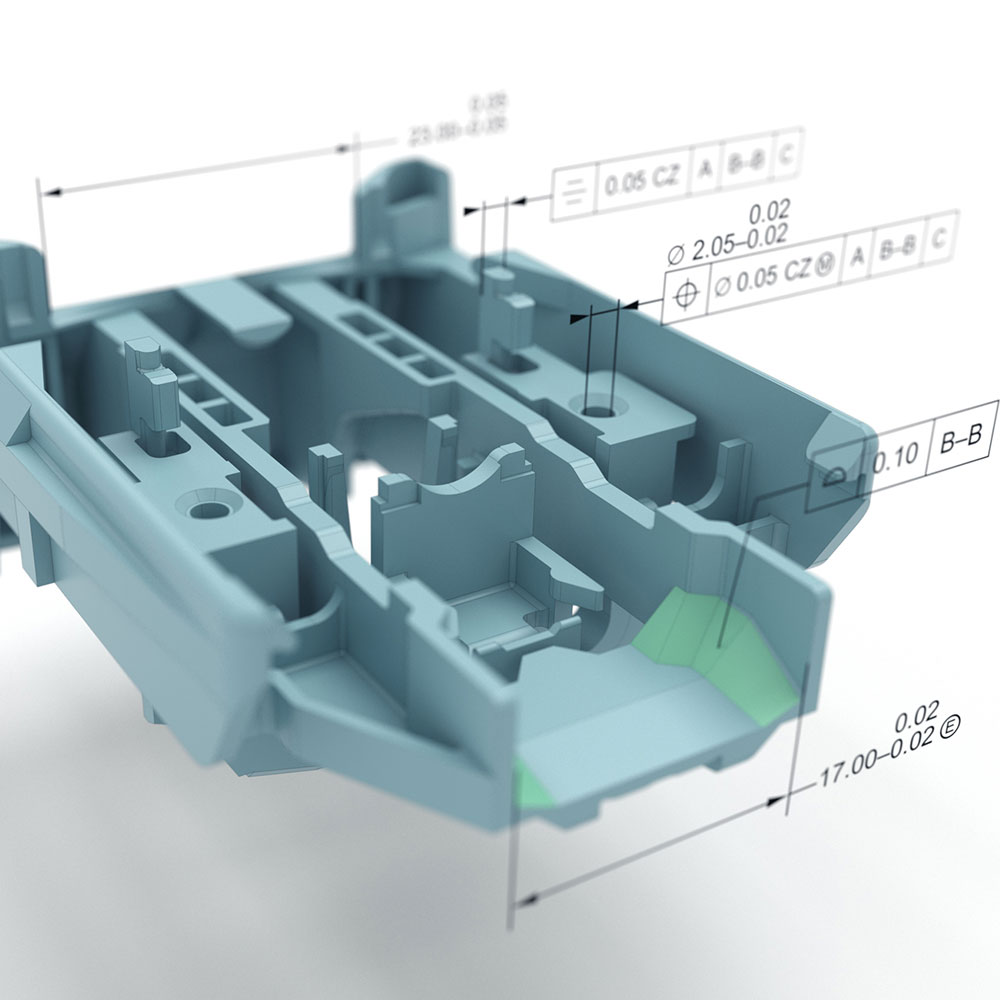

2 소프트웨어 제품

ZEISS CALYPSO는 시간을 절약할 수 있는 향상된 시각화 옵션을 제공합니다. CAD 모델을 겹쳐서 표시할 수 있으며, 가능한 편차(실제와 목표의 차이)를 빠르게 식별할 수 있습니다. 다양한 옵션 덕분에 ZEISS CALYPSO는 특수 요건에 적합한 툴도 제공합니다. 현미경에 대응하는 ZEISS ZEN core: 이 소프트웨어 제품군에는 클래식 이미징 외에도 연결된 실험실 환경과 생산에서의 멀티 모드 현미경 검사를 위한 이미징, 분할, 분석 및 데이터 연결 툴도 포함되어 있습니다.

전문적이고 실행 가능한 보고서

ZEISS PiWeb reporting은 클릭 한 번으로 측정용 데이터를 문서화하고 시각화하여 부품과 프로세스에 대한 유용한 통찰력을 제공합니다.

최적의 대비

동축 업라이트와 백라이트 외에도 ZEISS O-INSPECT duo는 링 라이트에 대한 다양한 제어 옵션을 제공합니다. 내부 및 외부 LED 링은 개별적으로 켜고 끄거나 개별 세그먼트에서만 활성화할 수 있습니다.

내부 및 외부 LED

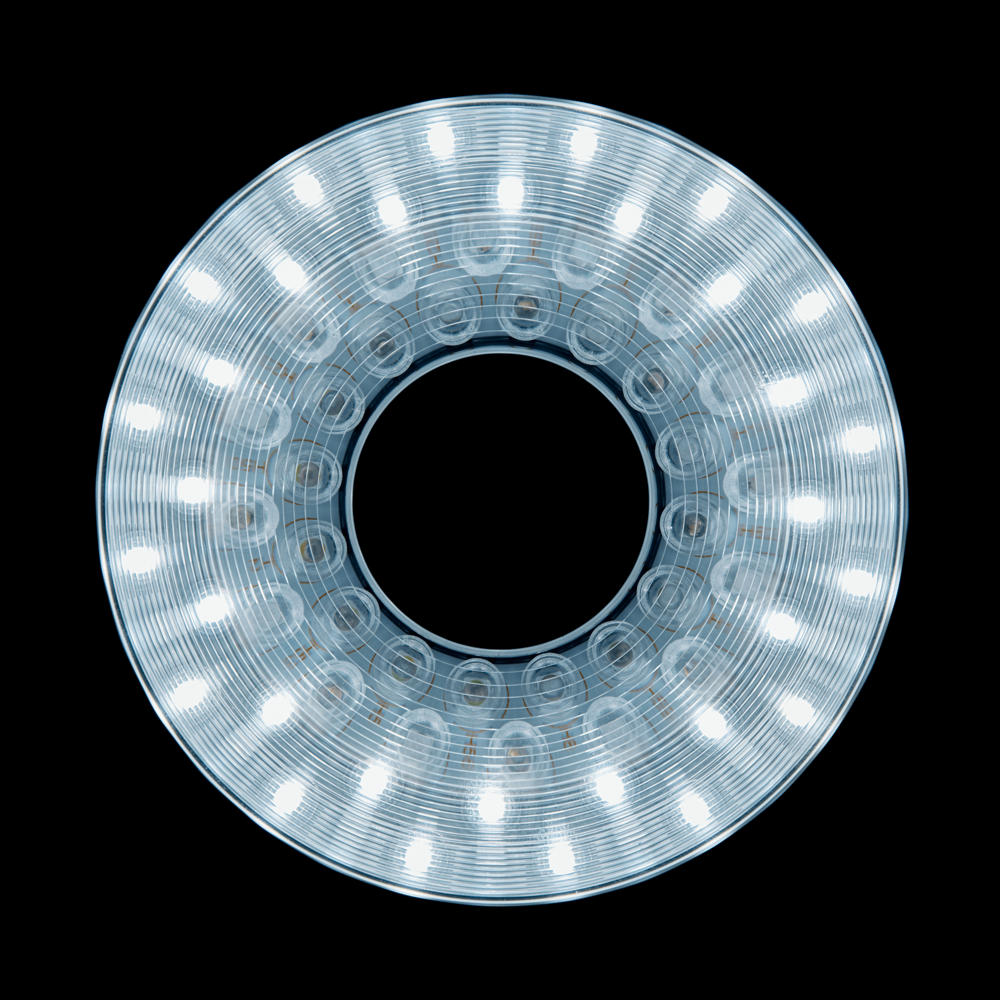

링 라이트는 화이트 색상의 내부 및 외부 LED로 구성되어 있습니다. 내부 및 외부 LED의 조합으로 작업물을 최대한 밝게 비출 수 있습니다.

내부 LED

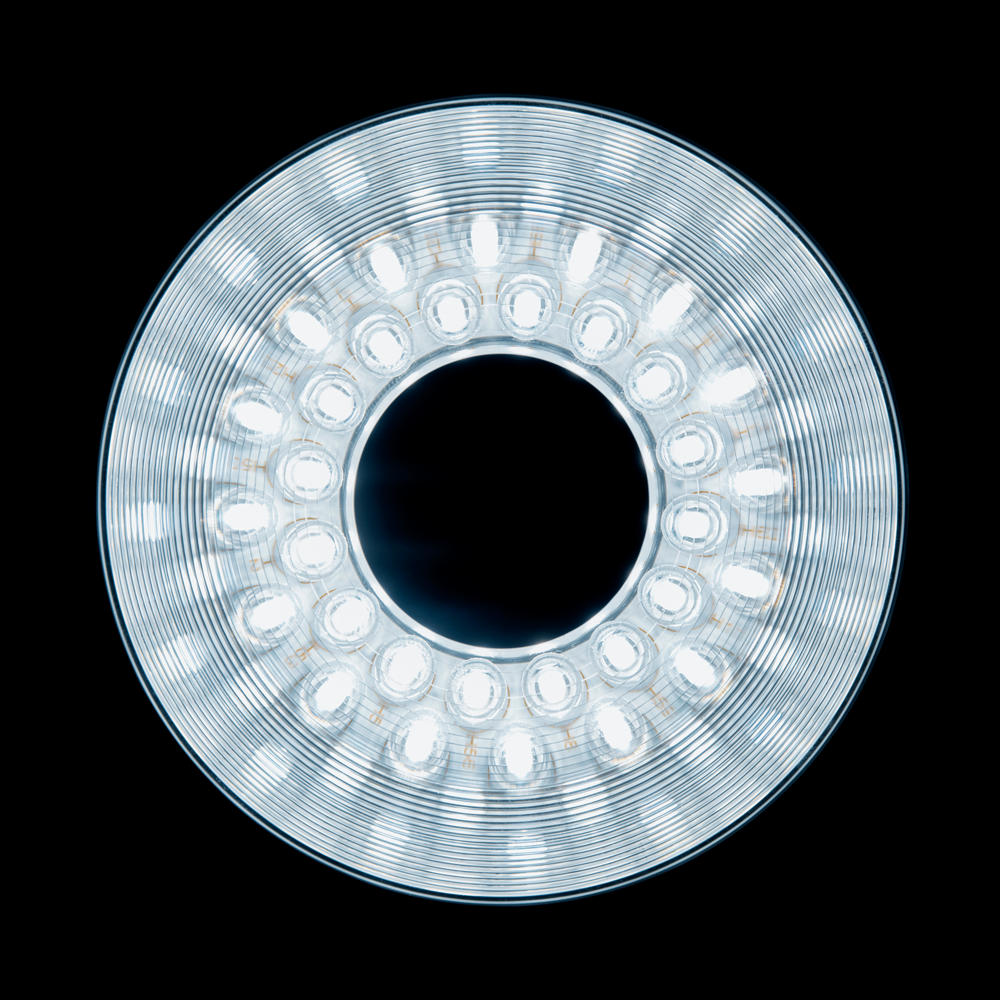

내부 링 조명은 표면 질감의 대비를 증가시켜 초점을 더 잘 맞추는 등의 개선으로 이어져 더욱 정밀한 측정 결과를 얻을 수 있습니다.

셀 프레임

외부 링 라이트의 LED를 통해 간섭하는 주변 빛을 걸러낼 수 있습니다. 이는 대비가 높은 컬러의 재료를 밝게 비추는 등의 이점을 제공합니다.

세그먼트 조명

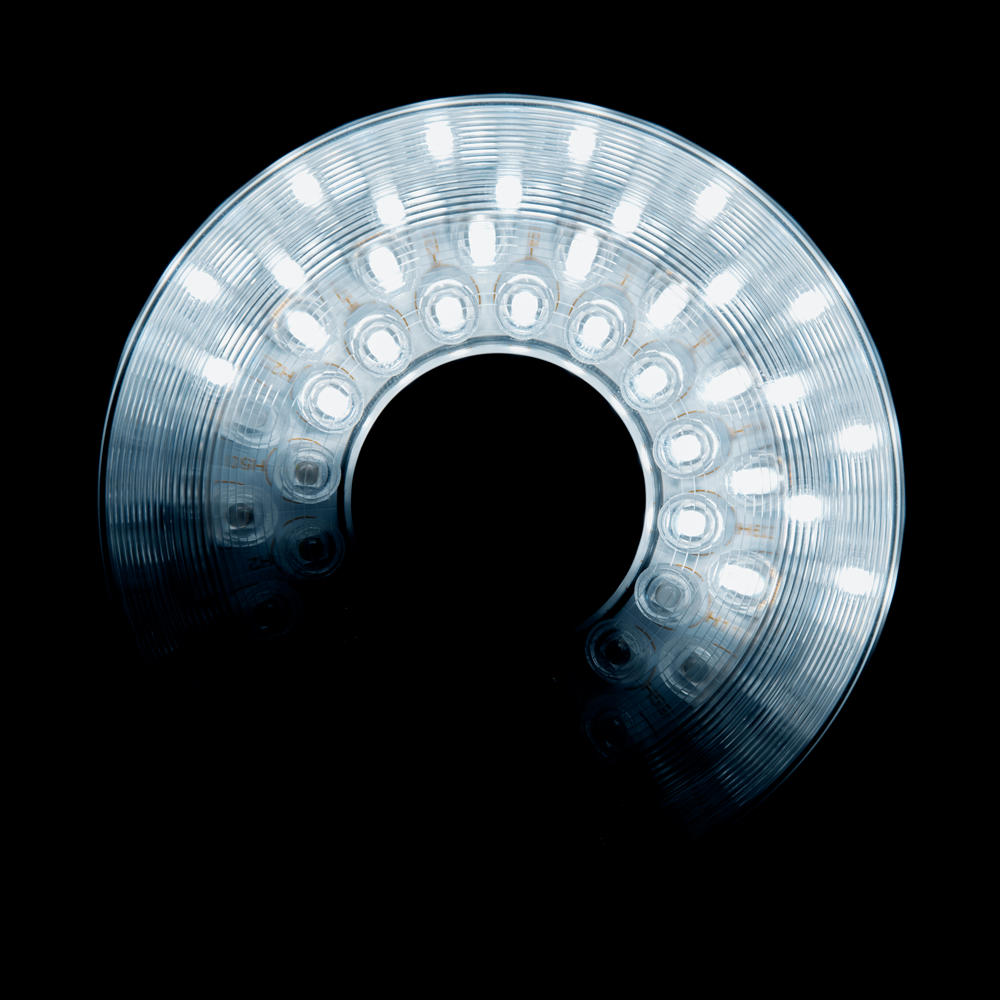

링 조명은 개별적으로 제어할 수 있는 16개의 세그먼트로 구성되어 있습니다. 이를 통해 공작물의 특성에 따라 최적화된 조명을 보장합니다.
