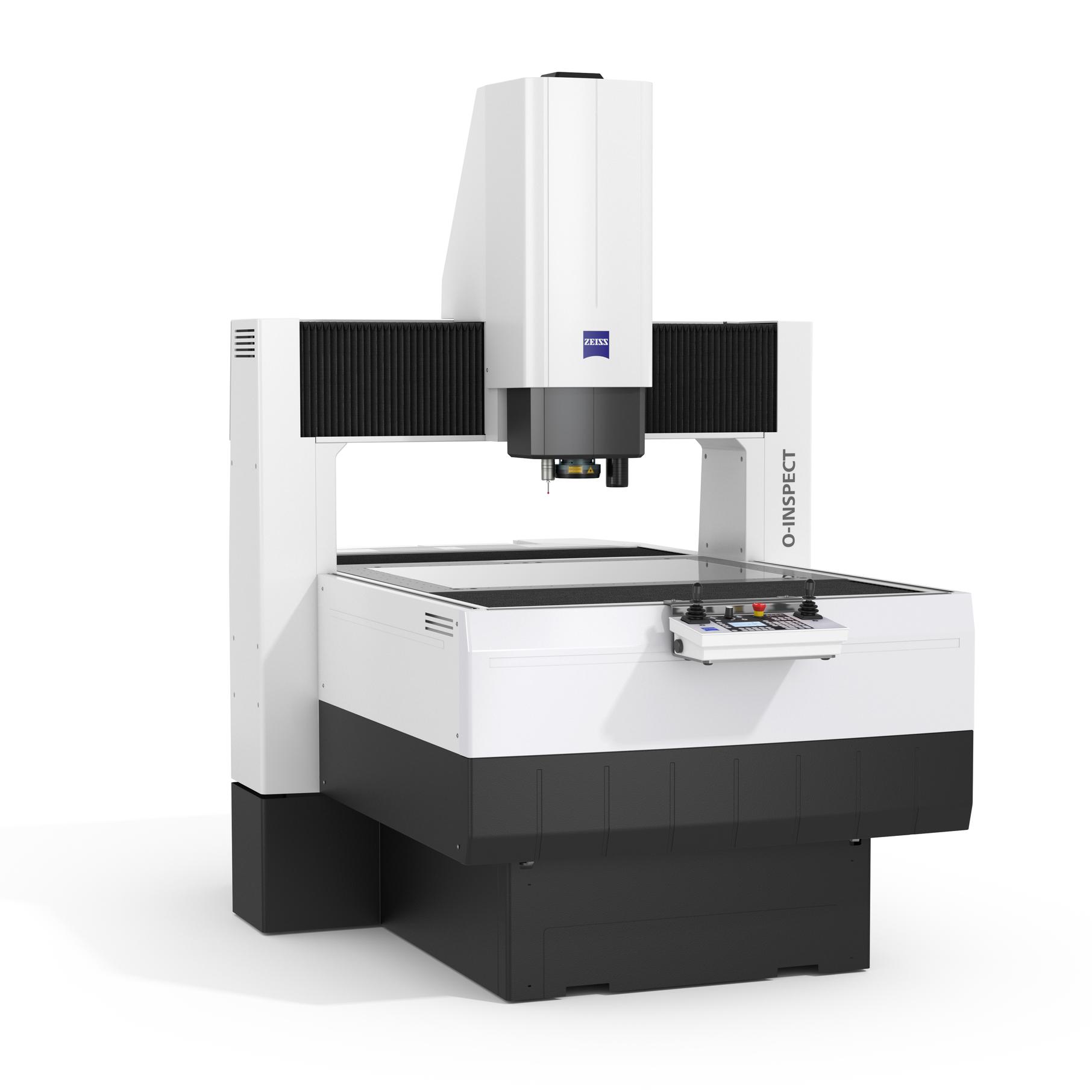

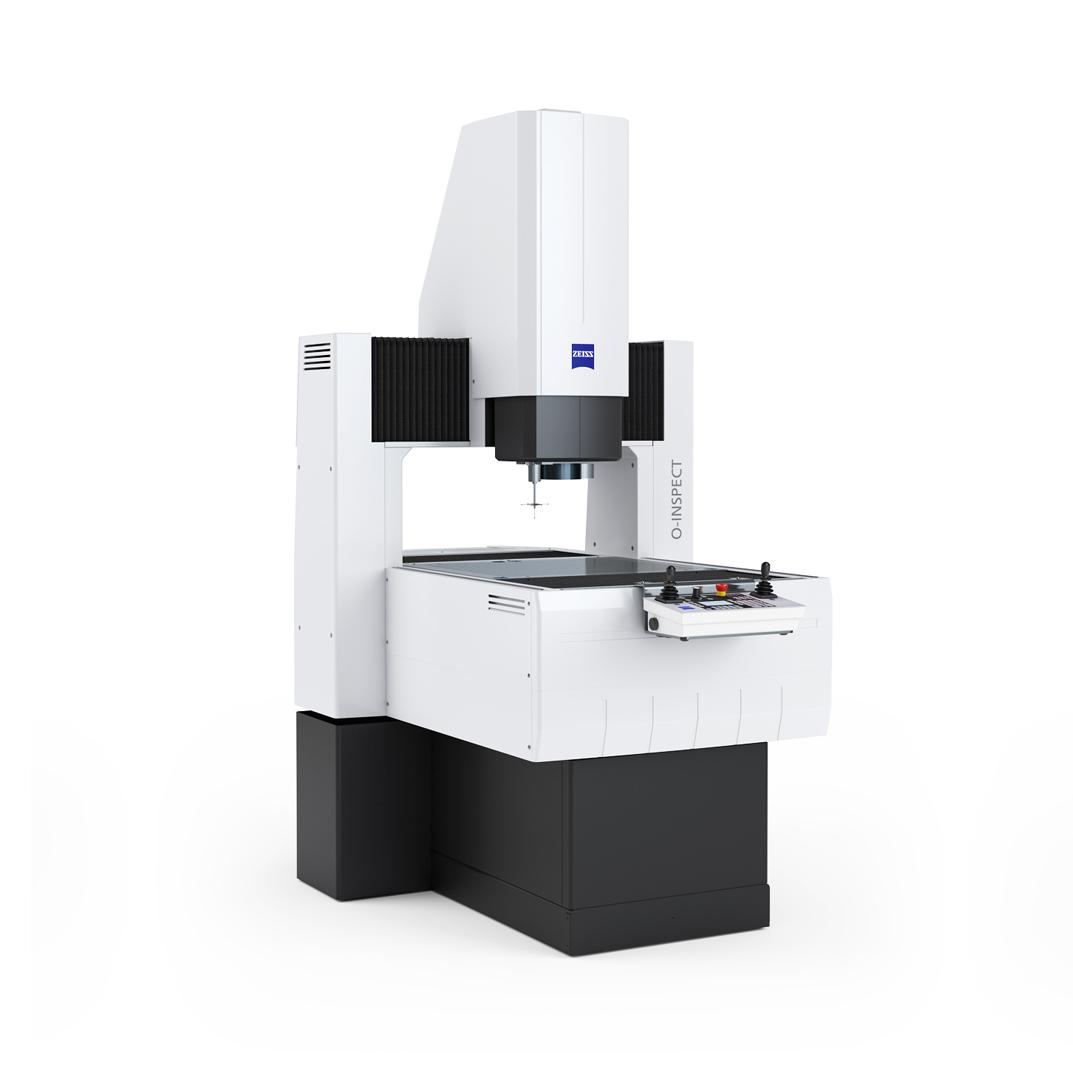

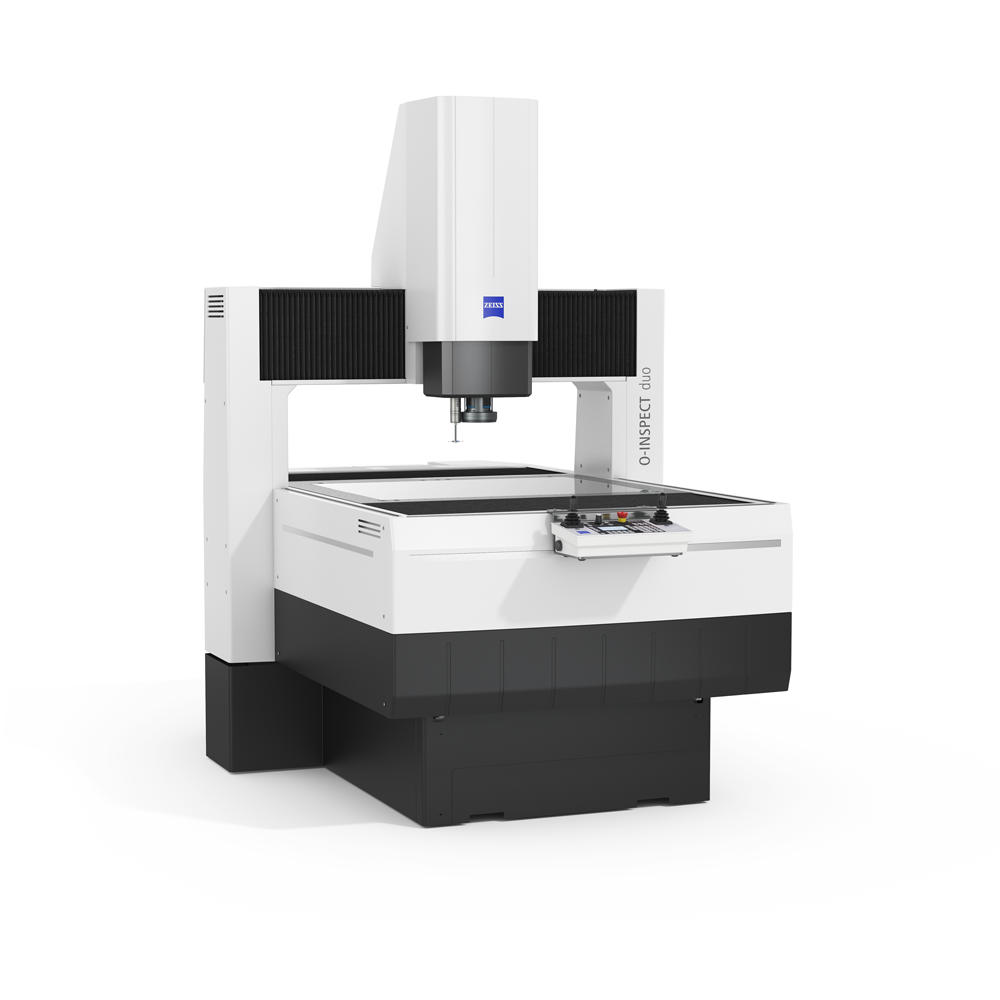

ZEISS O-INSPECT

간편한 터치의 광학 솔루션

ZEISS O-INSPECT 멀티센서 측정기를 사용하면 광학식으로 또는 접촉식으로 ISO-10360에 따라 각 특성을 최적으로 측정할 수 있습니다.

고해상도의 넓은 시야
빠르고 정밀한 3D 질감 측정

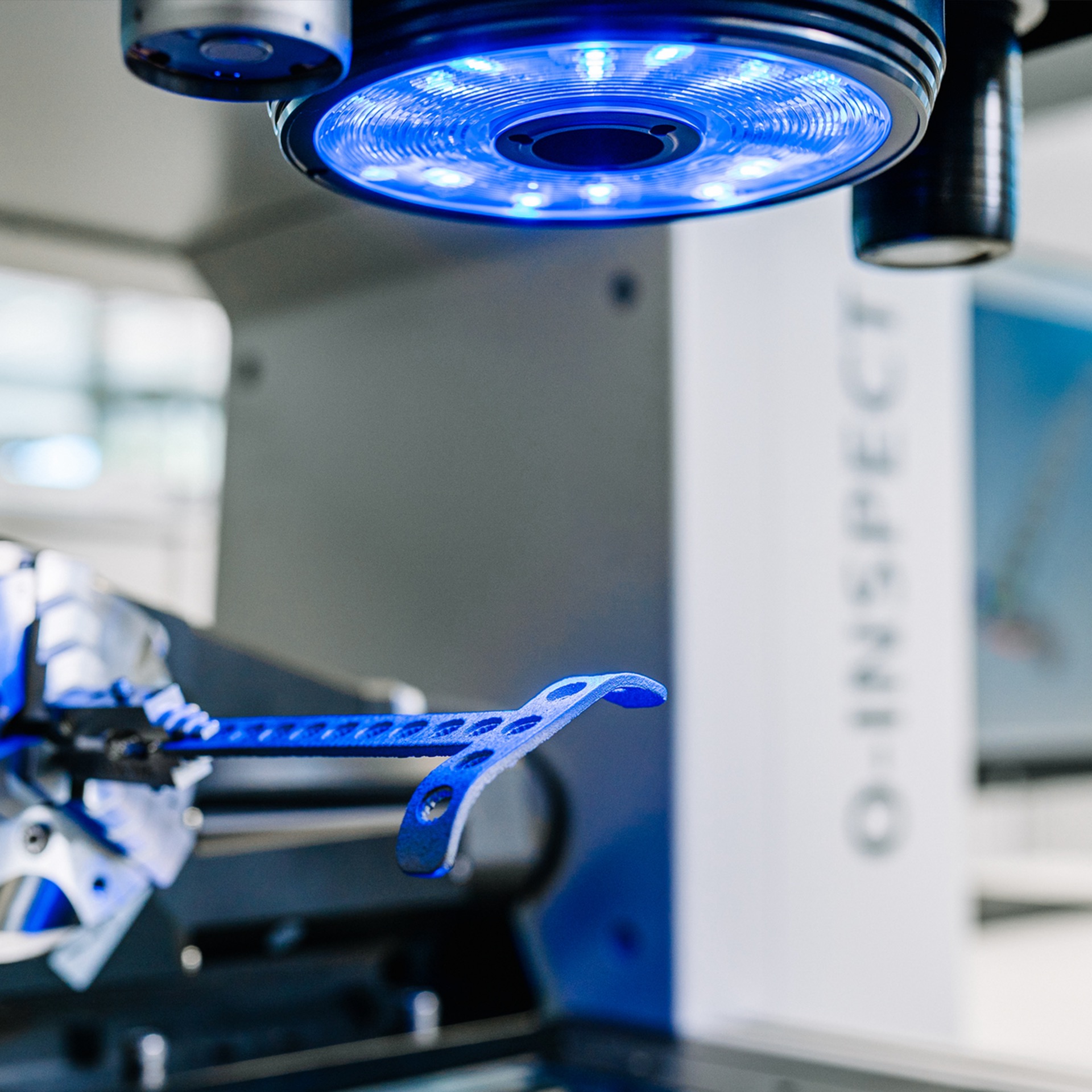

민감한 표면을 위한 광학 측정
더 짧은 시간 내에 안정성 향상

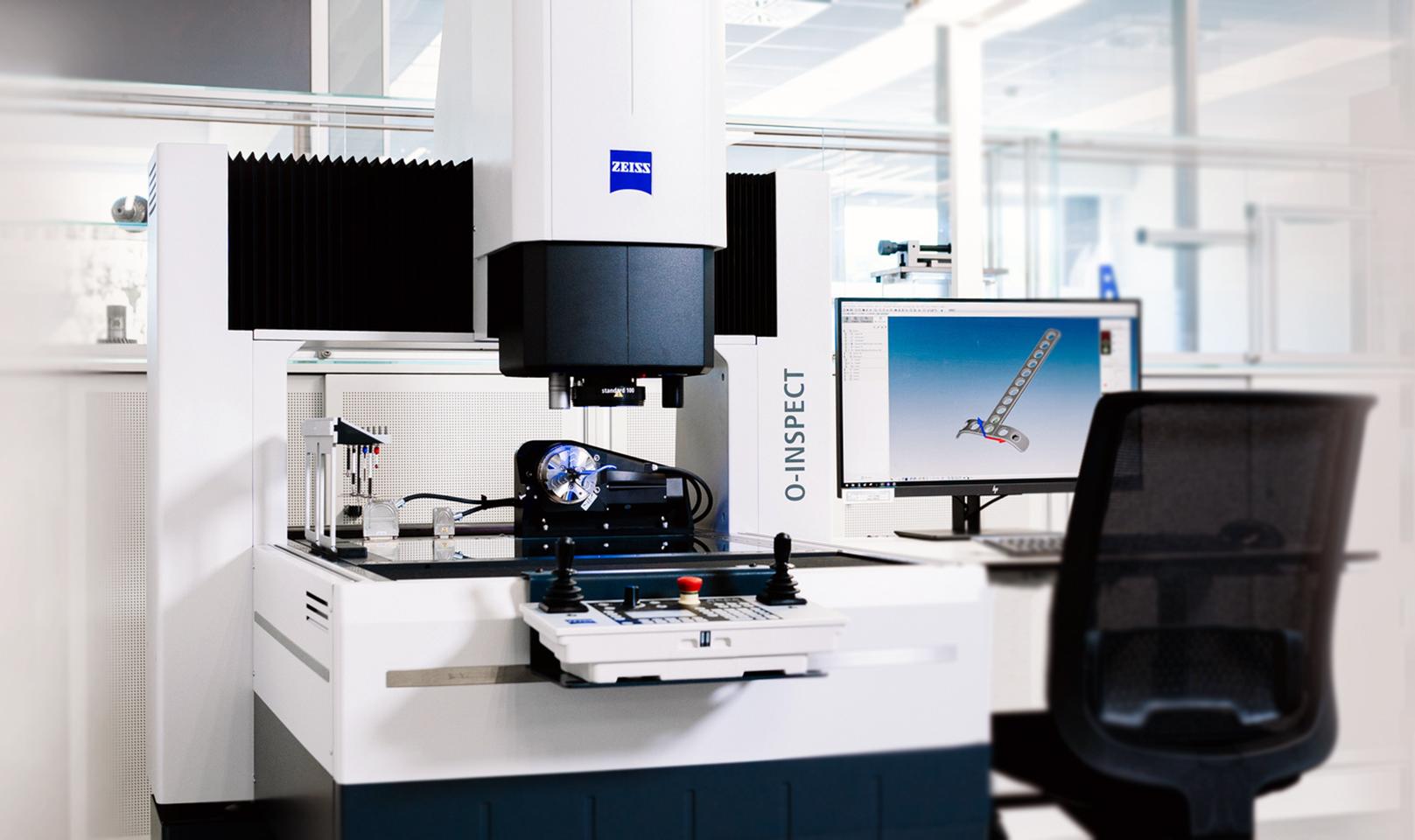

특징

빠르고 정밀한 3D 질감 측정

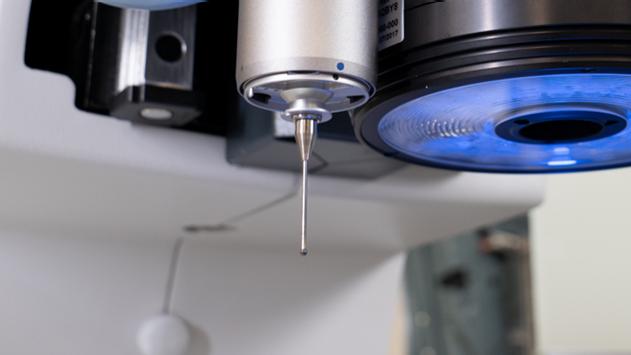

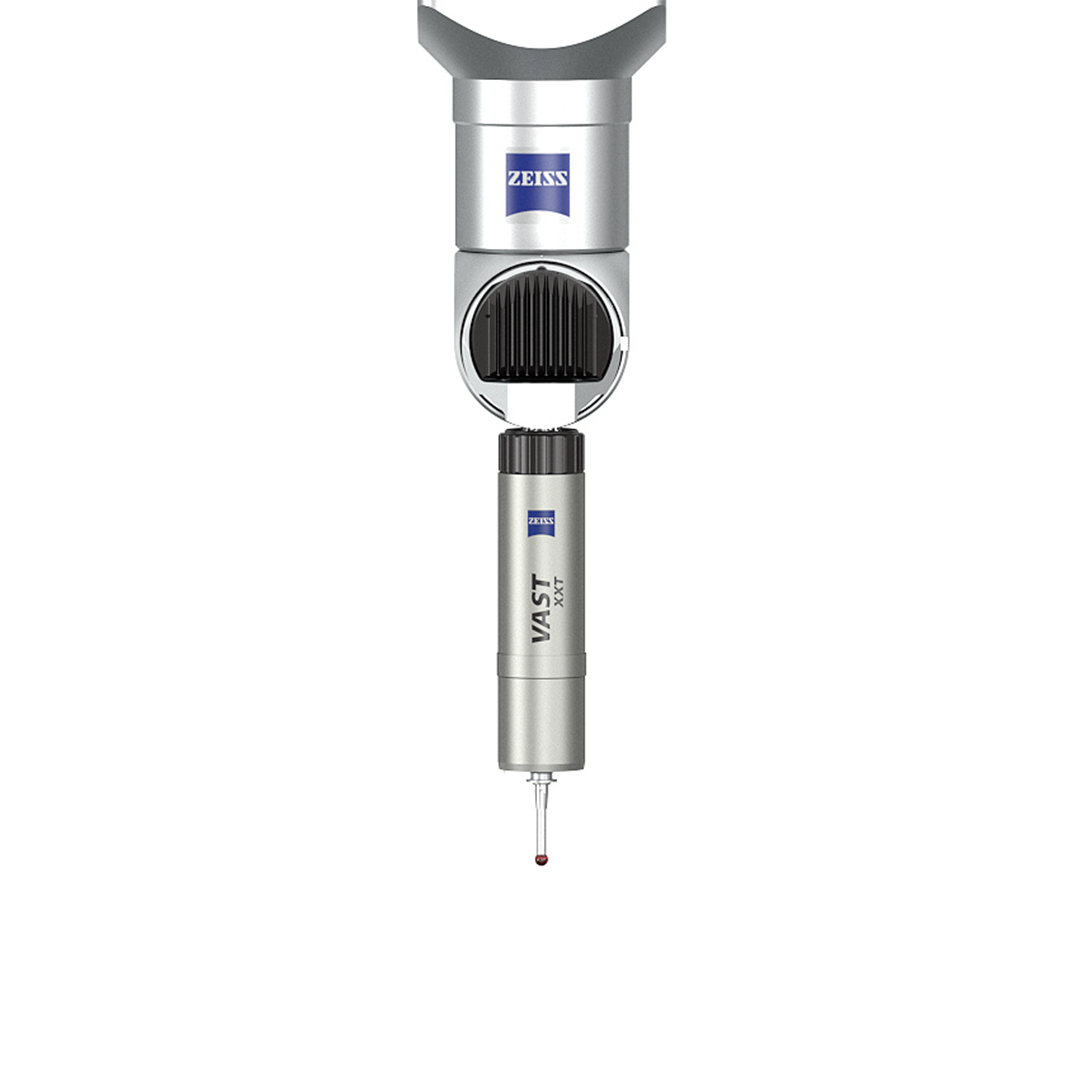

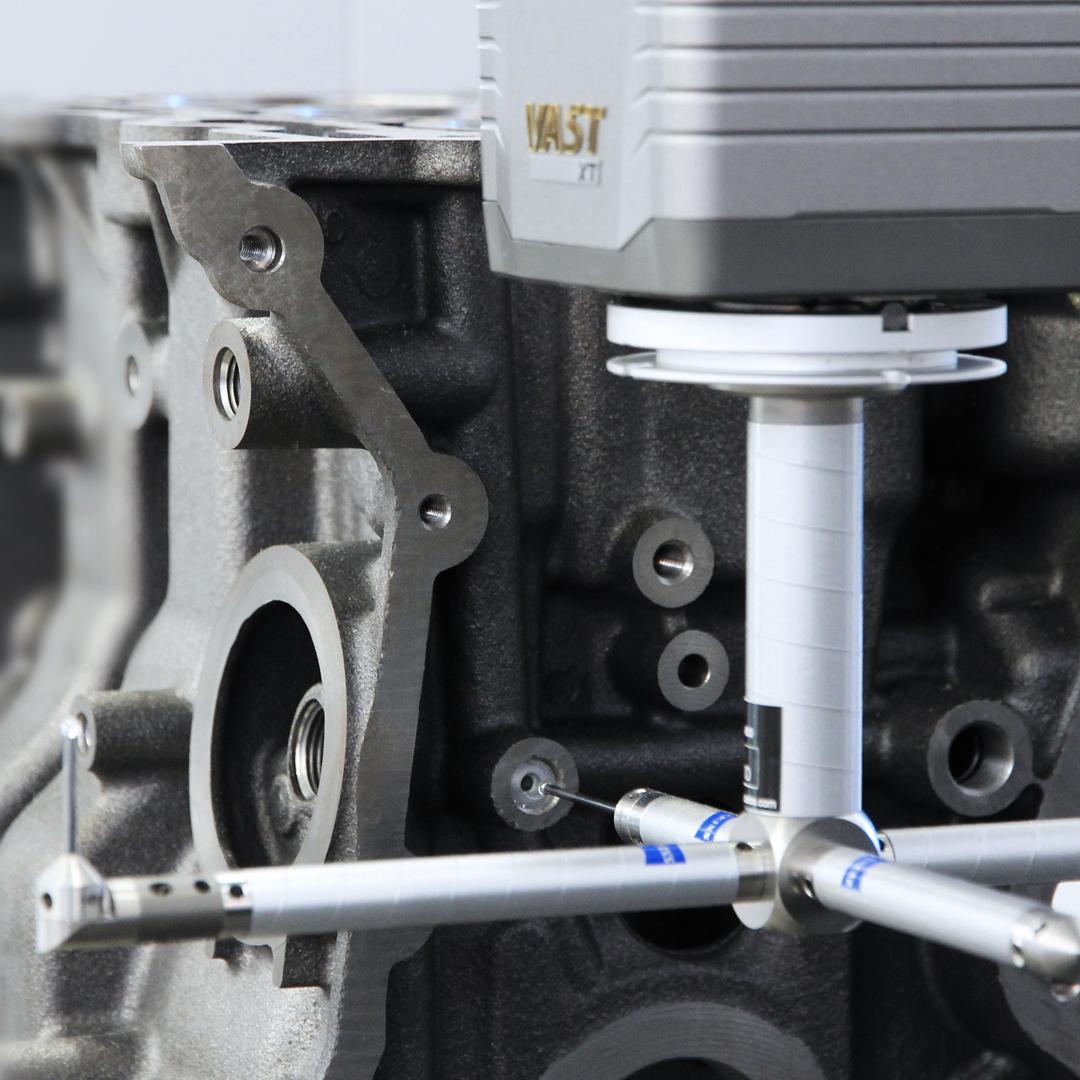

ZEISS VAST XXT는 이 장비 카테고리에서 유일하게 한 번의 이동으로 많은 수의 측정 포인트를 기록하여 높은 정확도로 스캔할 수 있도록 합니다.

링 조명

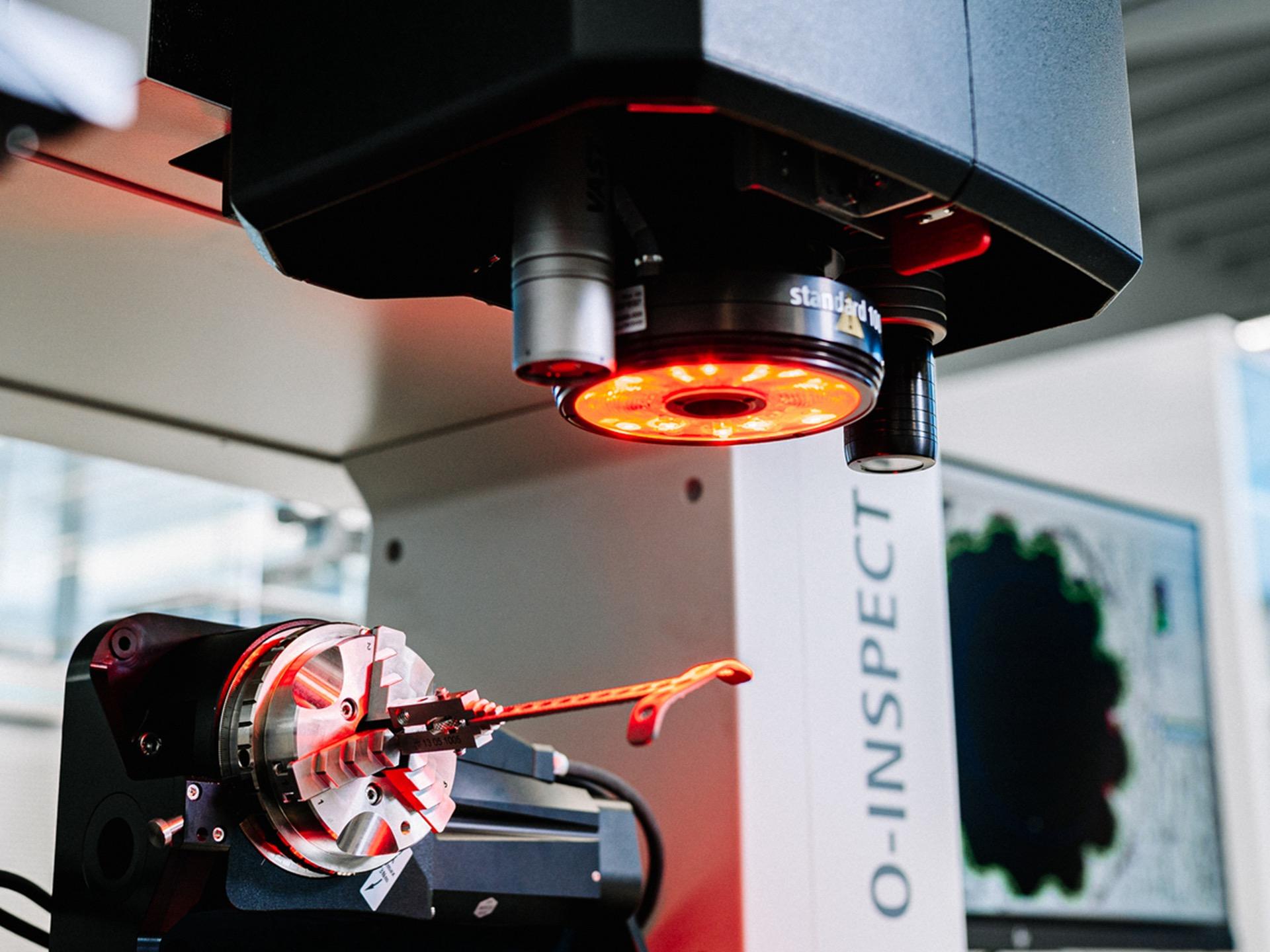

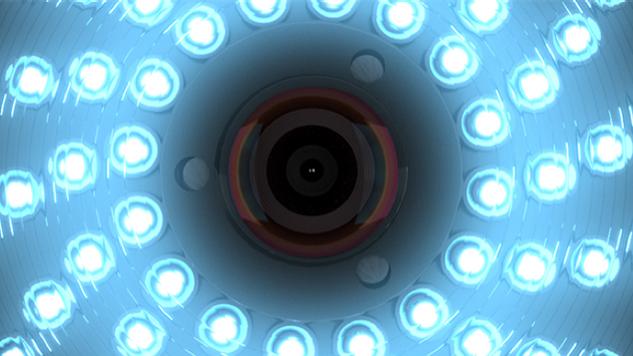

링 조명은 4개의 링과 16개의 파란색 및 16개의 빨간색 LED로 구성되어 있으며, 8개의 세그먼트로 개별적으로 제어할 수 있습니다. 동기화된 광학 장치와 함께 컬러 LED를 통해 작업자는 산만한 주변 빛을 걸러내고 높은 수준의 명암비로 색이 있는 자재를 비출 수 있습니다.

더 짧은 시간 내에 안정성 향상

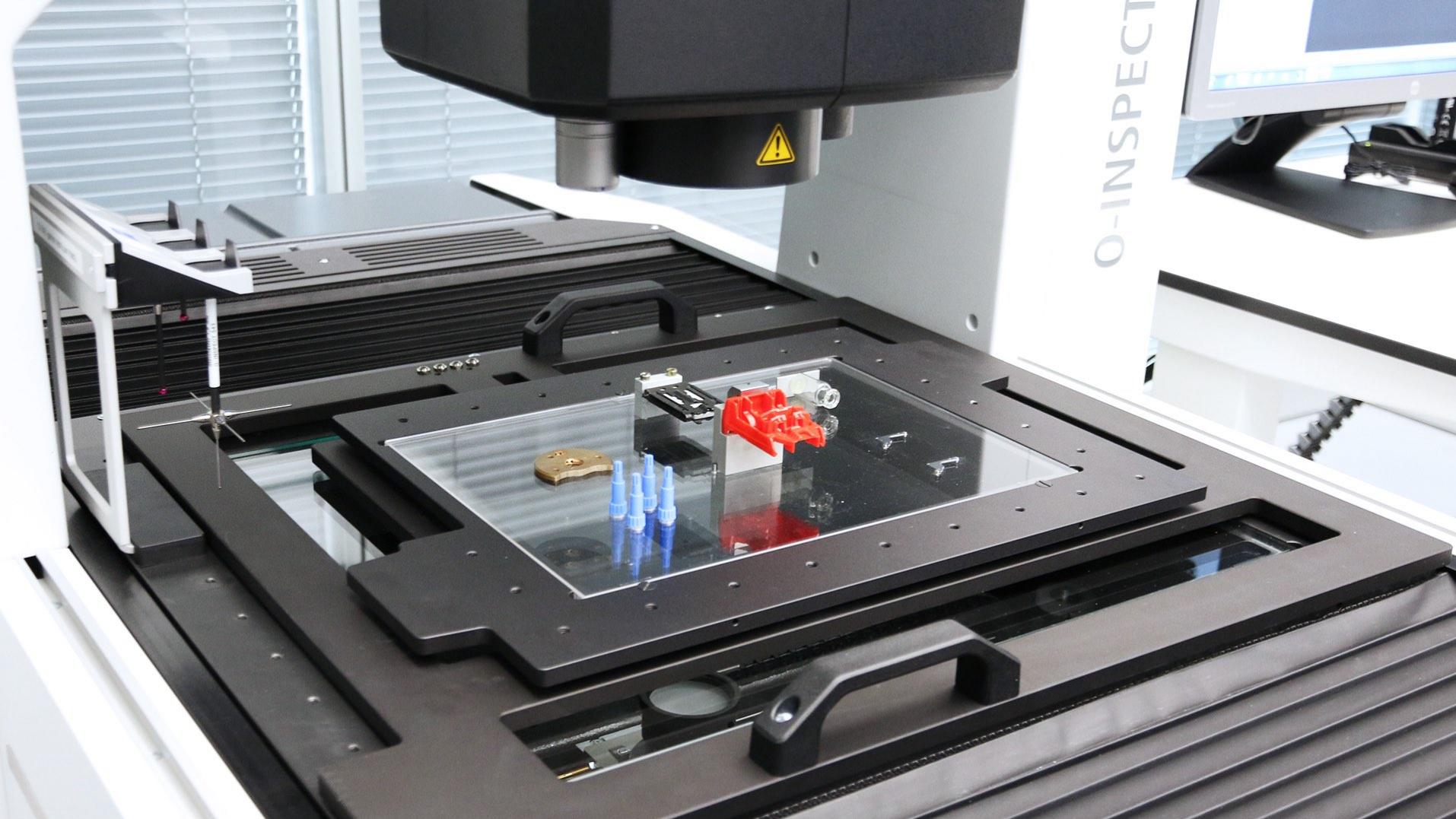

자동 온도 감지를 위한 인터페이스를 갖춘 내장된 팔레트 시스템을 사용하면 시간을 절약하는 동시에 신뢰성을 높일 수 있습니다.

민감한 표면을 위한 광학 측정

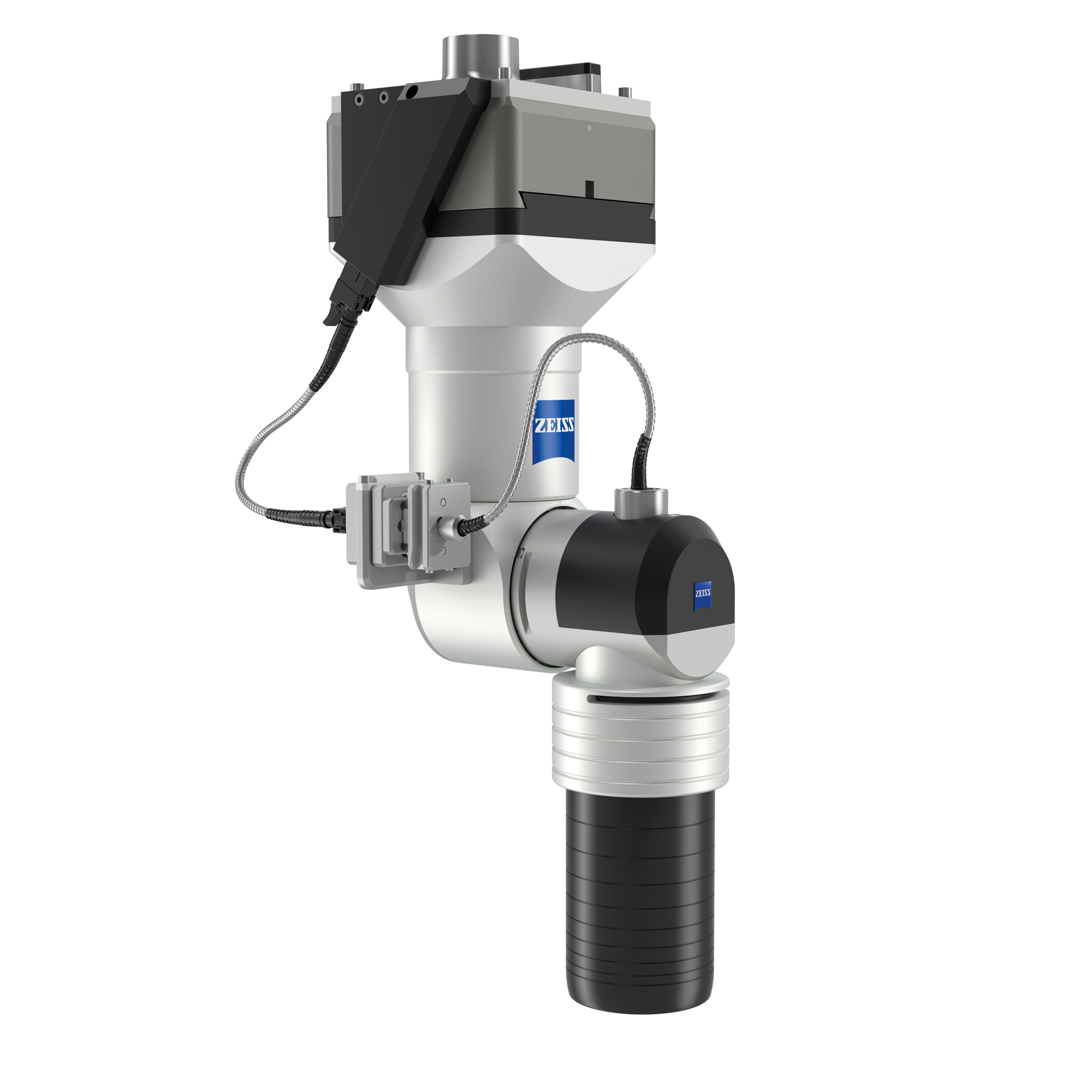

ZEISS DotScan을 사용하면 측정물 표면 형상을 비접촉식으로 캡처할 수 있습니다. 민감하거나 반사성이거나 명암비가 낮은 표면이 있어 다른 센서를 사용하기 어려운 경우 옵션으로 사용할 수 있습니다.

모든 측면에서 정확도 확보

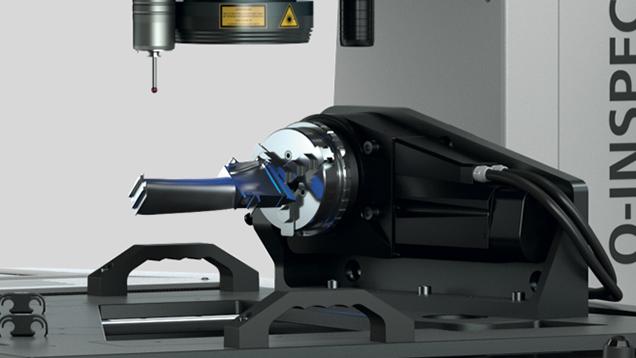

옵션으로 제공되는 로터리 테이블은 프로그래밍 가능한 회전축을 통해 ZEISS O-INSPECT를 향상시켜 모든 측면에서 특성을 검사할 수 있도록 합니다. 팔레트에 통합하여 다양한 위치를 확보하고 설정 시간을 단축할 수 있는 옵션이 있습니다.

측정 부정확도 감소

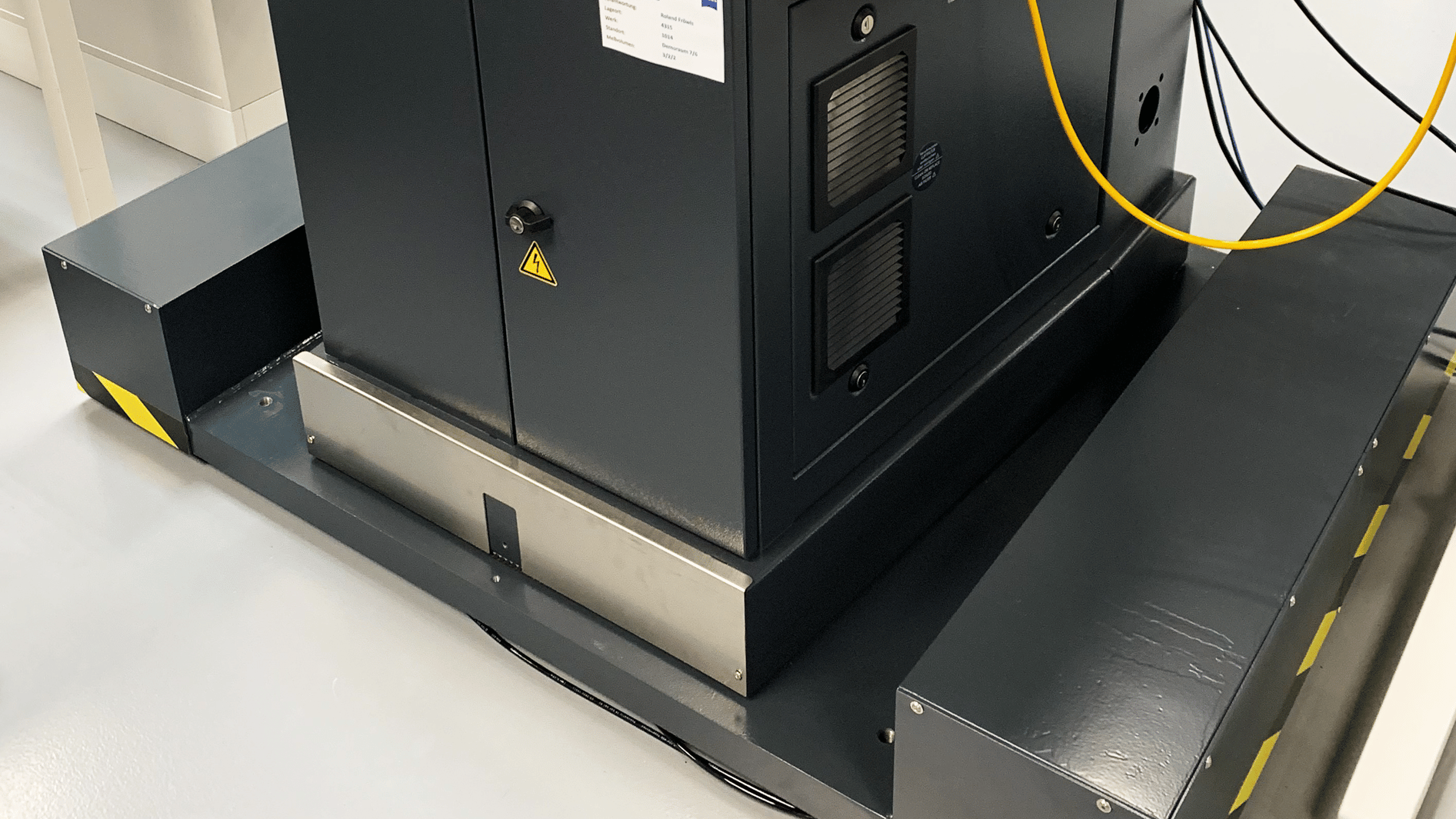

지반 진동은 모든 설치 현장에 다양한 정도로 존재하며 잘못된 측정으로 이어질 수 있습니다.공압식 방진 옵션으로 이 문제를 해결할 수 있습니다. 추가 장착 할 수 있는 공압식 방진 장치는 세 가지 크기 모두에 사용할 수 있습니다. scout 240 센서 옵션이 있는 애플리케이션에 필수적입니다.

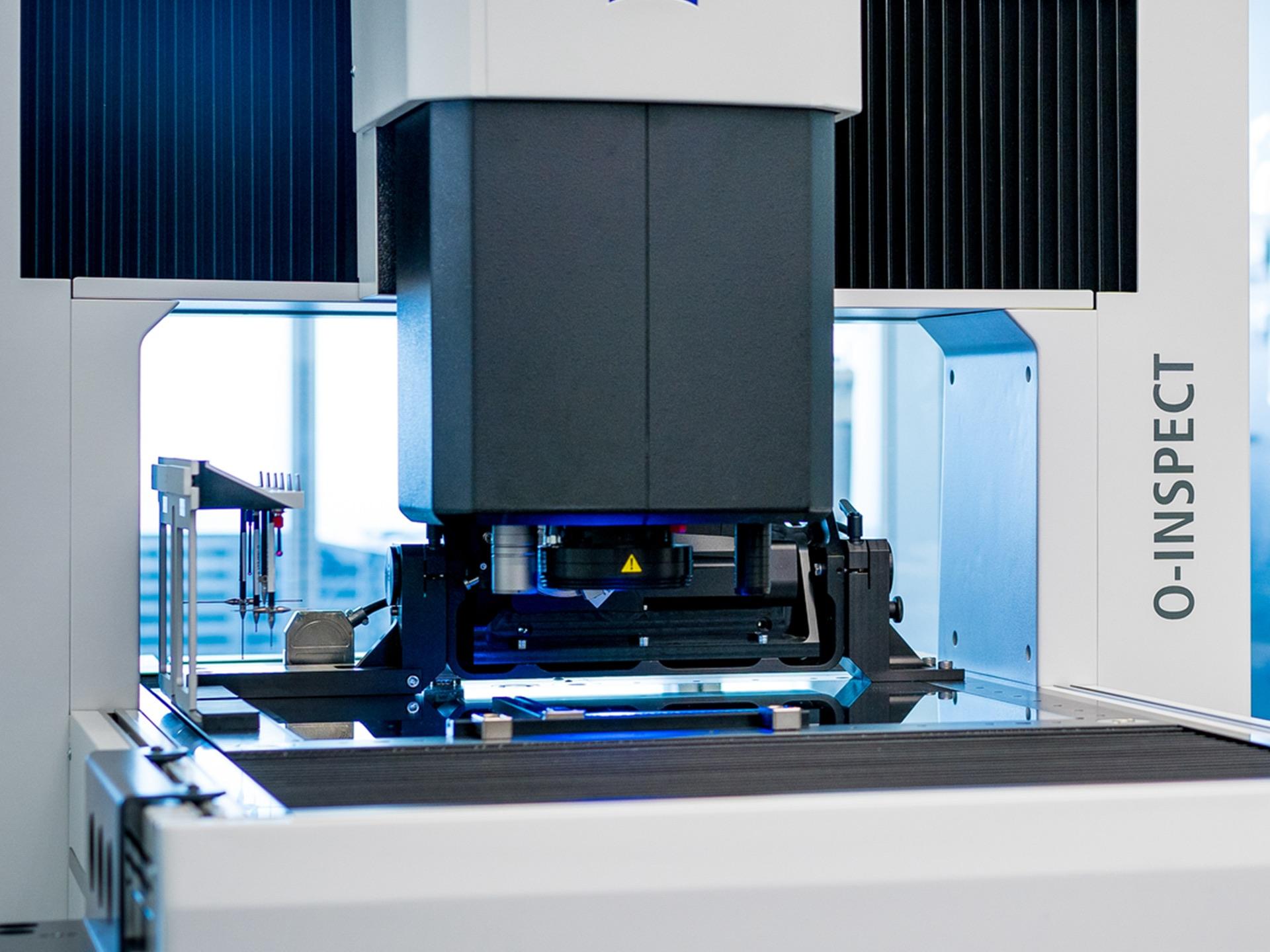

고해상도의 넓은 시야

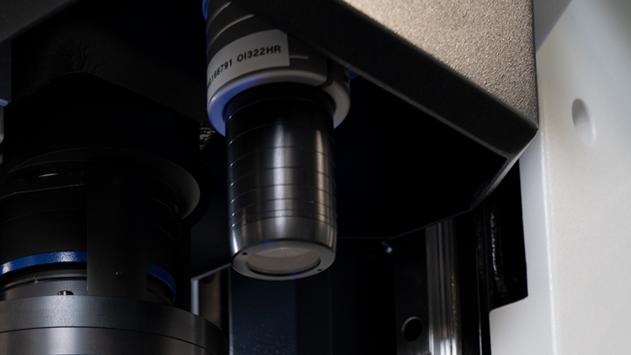

ZEISS Discovery.V12 카메라 센서는 다양한 배율을 제공합니다. standard 100, scout 160과 scout 240 등 다양한 센서 옵션을 통해 더 높은 해상도로 미세한 디테일까지 캡처할 수 있습니다.

모든 용도에 맞춘 소프트웨어

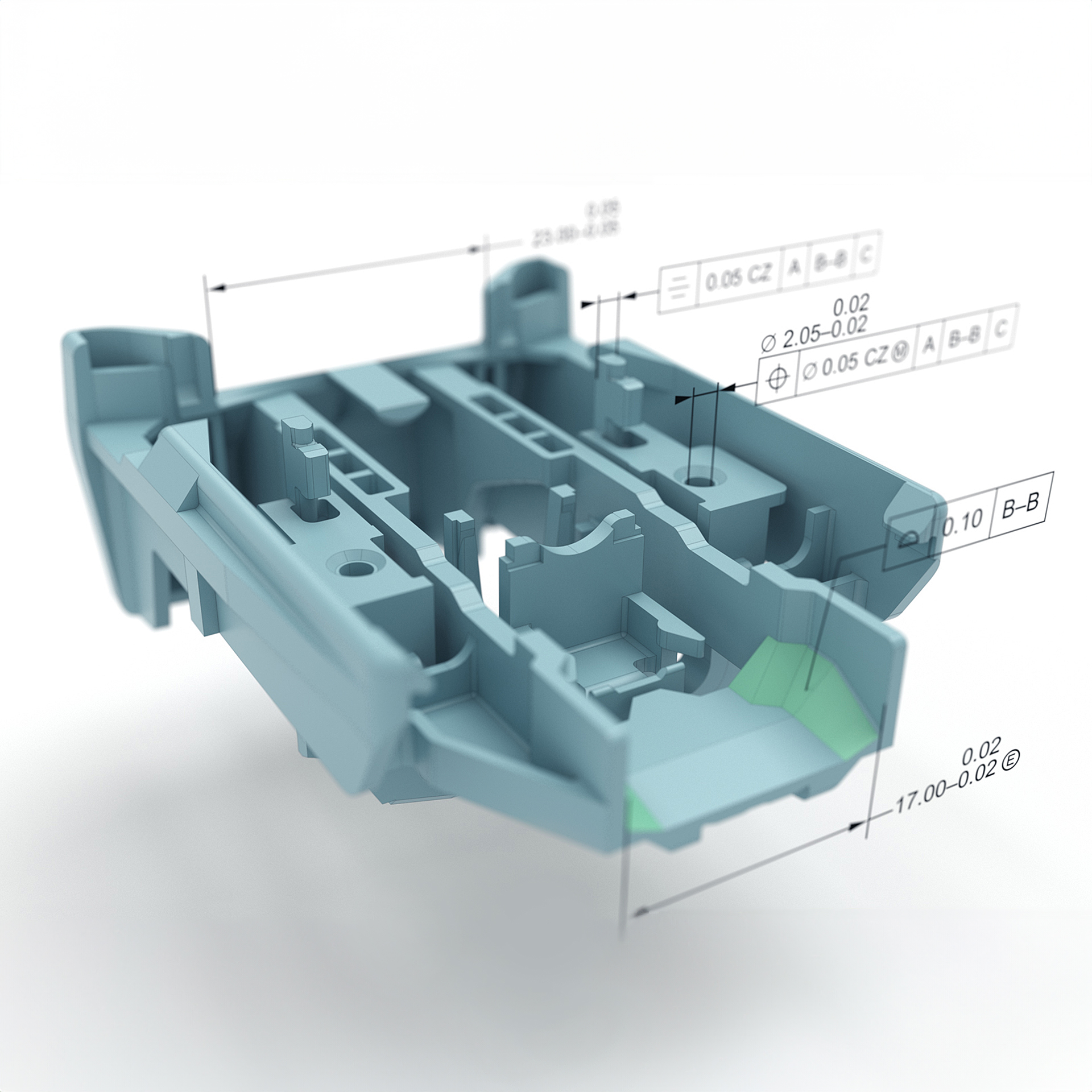

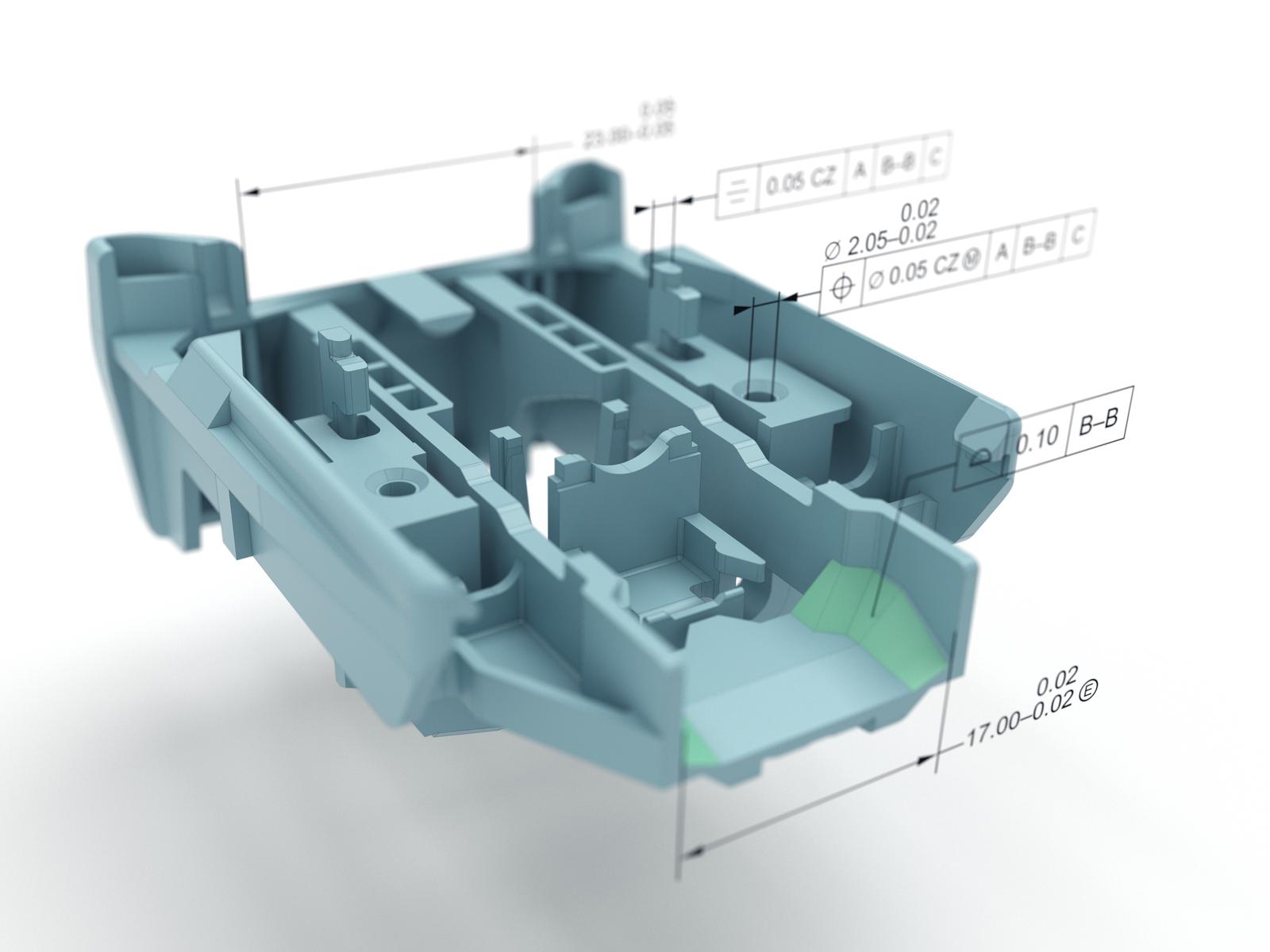

ZEISS CALYPSO는 시간을 절약할 수 있는 향상된 시각화 옵션을 제공합니다. CAD 모델을 겹쳐서 표시할 수 있으며 가능한 편차(실제와 타겟의 차이)를 빠르게 확인할 수 있습니다. 다양한 옵션 덕분에 ZEISS CALYPSO는 특수 요건에 적합한 툴도 제공합니다.

전문적이고 실행 가능한 보고서

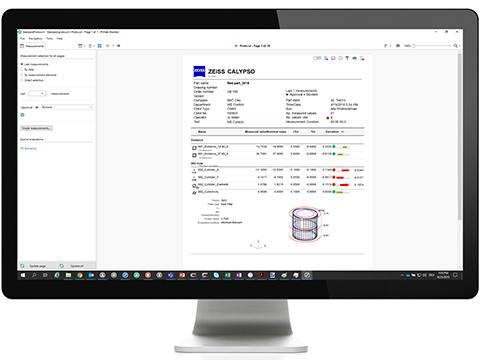

ZEISS PiWeb reporting은 클릭 한 번으로 측정 데이터를 문서화하고 시각화하여 부품과 공정에 대한 유용한 통찰력을 제공합니다.

뛰어난 광학 장치

넓은 시야각

고해상도 이미지

ZEISS Discovery.V12 카메라 센서는 다양한 배율을 제공합니다. 기존 렌즈에 비해 4배 더 넓은 시야와 주변부까지 뛰어난 이미지 정확도를 제공합니다. 그 결과, 측정 시간은 단축되고 정확도는 극대화됩니다.
두 가지 새로운 센서 옵션인 scout 160과 scout 240을 사용하면 광학적 해상도를 더욱 높일 수 있습니다. 대체 센서 유닛을 사용하면 standard 100 버전보다 1.6배 또는 2.4배 높은 광학 해상도를 구현할 수 있습니다.
최적의 명암비

ZEISS O-INSPECT 조명 시스템

정밀한 결과를 얻으려면 명암비가 높은 이미지가 필요합니다. ZEISS O-INSPECT는 이를 위해 매우 다양한 조명 시스템을 갖추고 있습니다. 매우 다양한 모양, 질감 및 표면 색상에 조명을 켜서 다양한 입사각을 구현하고 엣지를 선명하게 강조할 수 있습니다.

멀티센서 기술

질감 측정

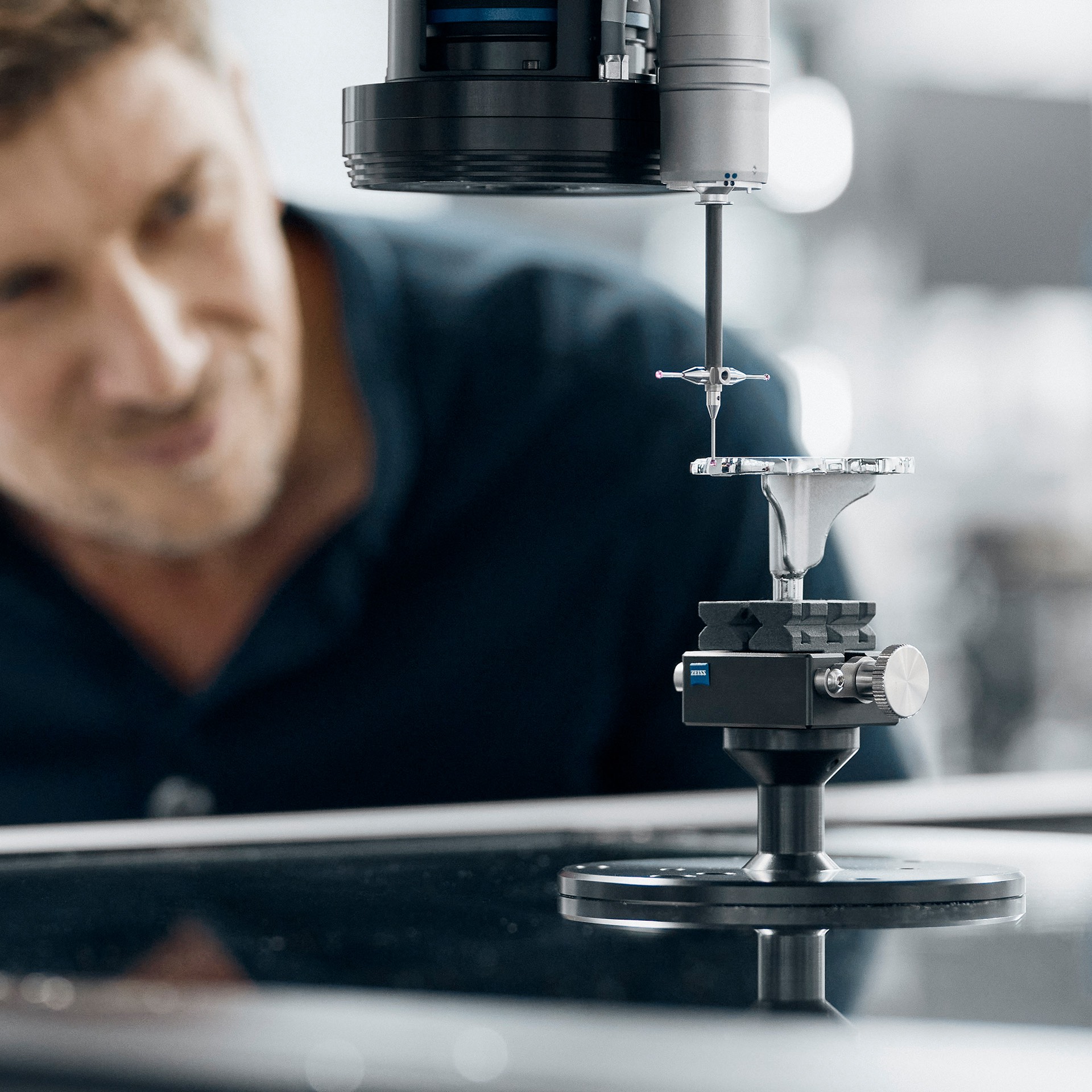

매우 높은 정확도가 필요한 경우에 적합한 선택입니다. ZEISS VAST XXT와 같은 터치 프로브는 부품의 표면 포인트를 한 포인트씩 스캔합니다. 또한 스캔 기능을 추가하여 특성의 모양에 대한 정보를 제공합니다.

광학 측정

ZEISS Discovery.V12 줌 렌즈는 왜곡 없는 넓은 시야로 뛰어난 정확도로 측정 결과를 제공하고 측정 시간을 크게 단축합니다.

백색광

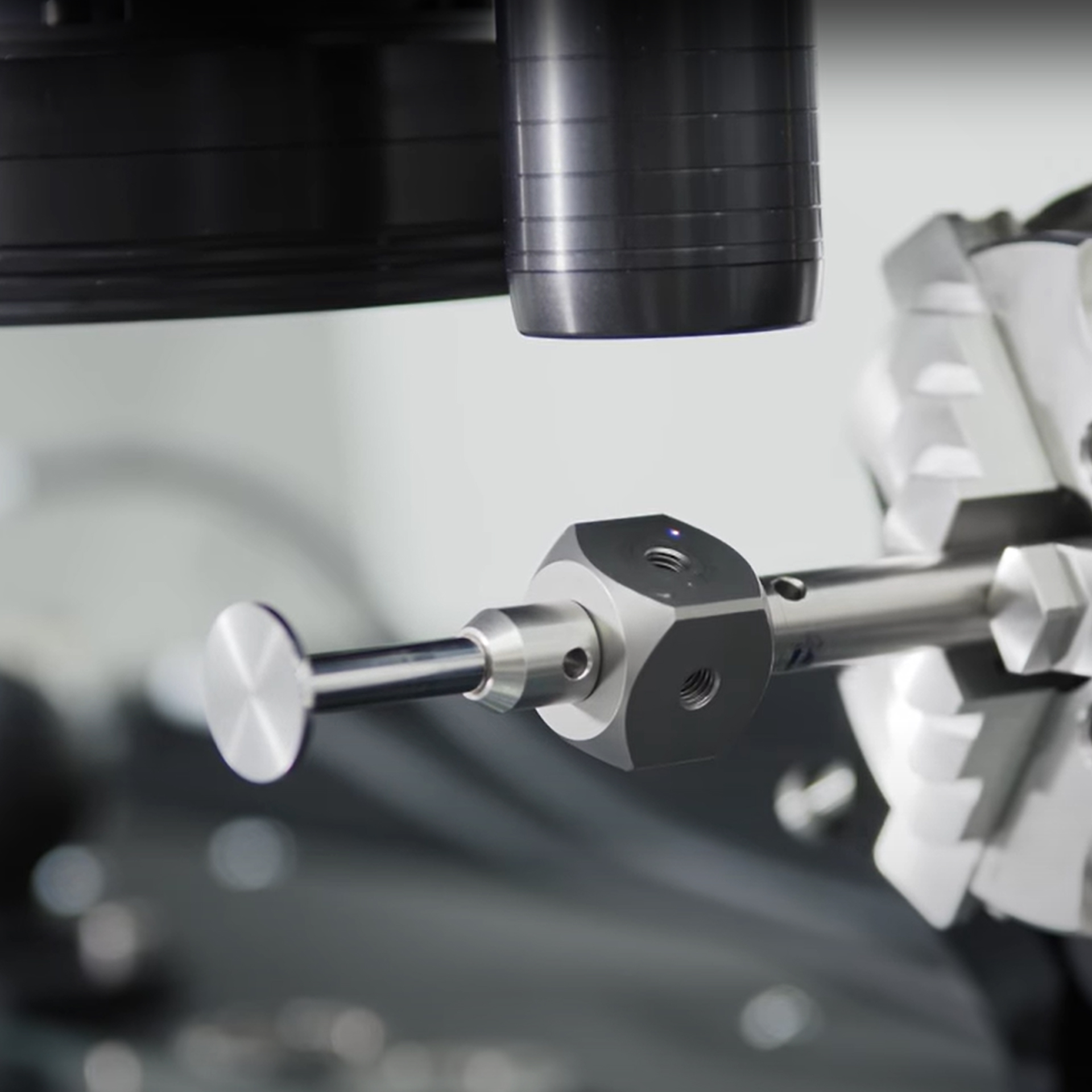

크로마틱 백색광 센서인 ZEISS DotScan을 사용하면 측정물의 표면 형상을 비접촉식으로 캡처할 수 있습니다. 민감하거나 반사성이거나 명암비가 낮은 표면으로 인해 다른 센서를 사용하기 어려울 때 사용됩니다.

시각과 촉각의 완벽한 조화

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

소프트웨어

모든 측정 작업을 위한 하나의 소프트웨어

ZEISS O-INSPECT는 소프트웨어에 있어서도 소홀히 하지 않습니다. ZEISS CALYPSO를 사용하면 ZEISS CONTURA와 같은 포털 측정기에도 사용되는 ZEISS의 범용 측정 소프트웨어를 사용할 수 있기 때문입니다.

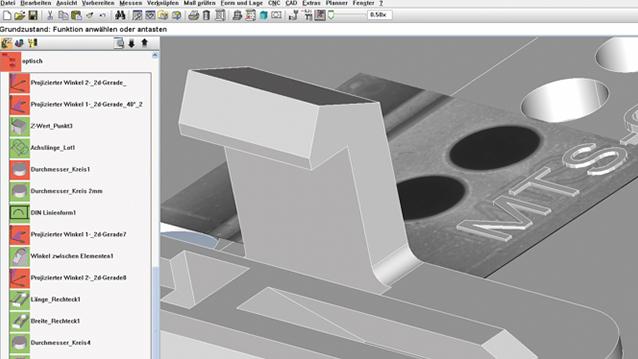

ZEISS CALYPSO는 기능적 다양성과 유연성을 결합한 직관적인 작동 컨셉을 자랑합니다. 프로그래밍은 CAD 모델에서 원하는 측정 요소를 마우스로 클릭하거나 센서에 관계없이 프로빙 및 자동 측정 요소 인식을 통해 더욱 간단하게 수행할 수 있습니다.

다양한 소프트웨어 옵션은 O-INSPECT의 표준 커브 기능 또는 내장된 측정 보고서 소프트웨어 툴 ZEISS PiWeb reporting과 같은 특수 요건에 적합한 도구를 제공합니다.

ZEISS O-INSPECT 기술 데이터

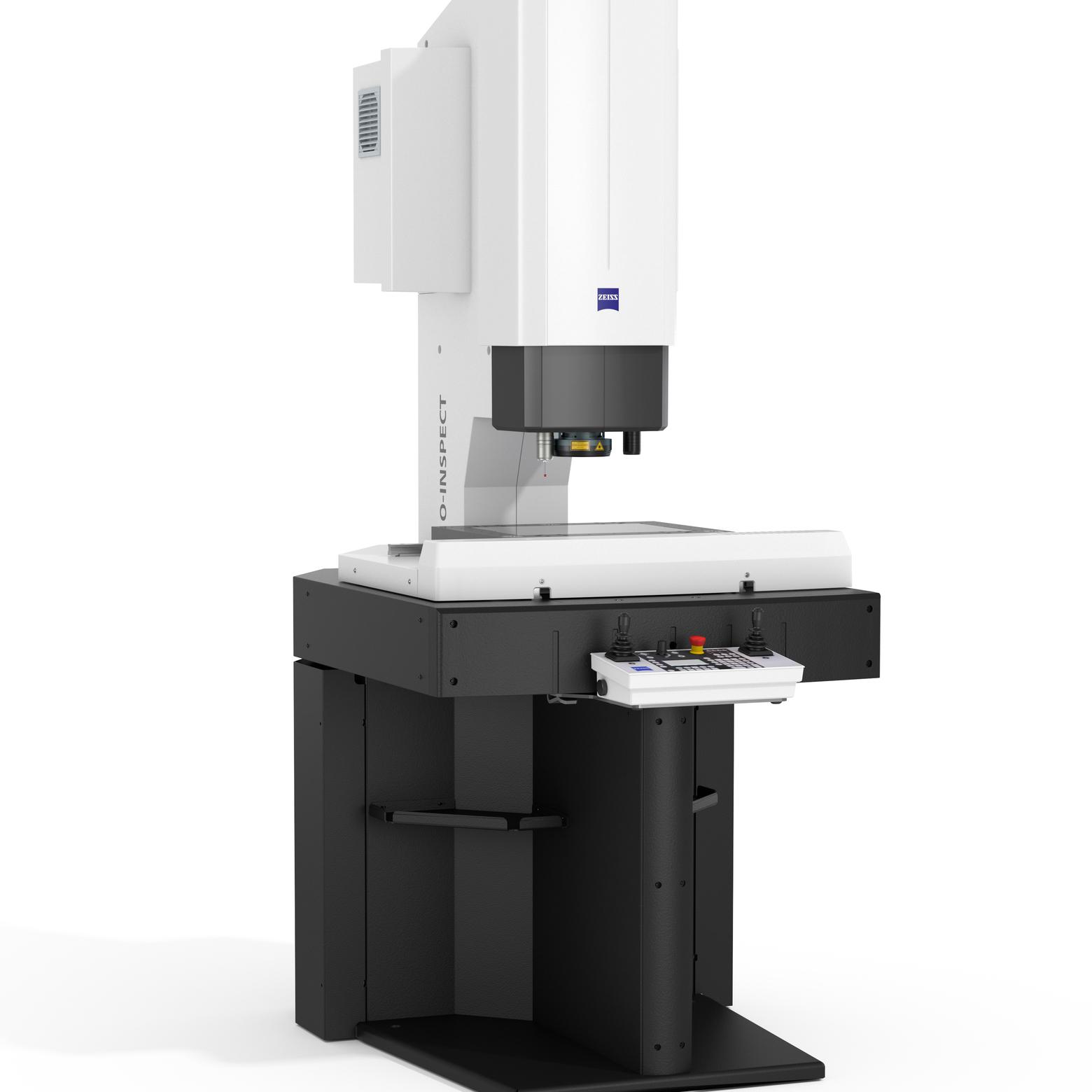

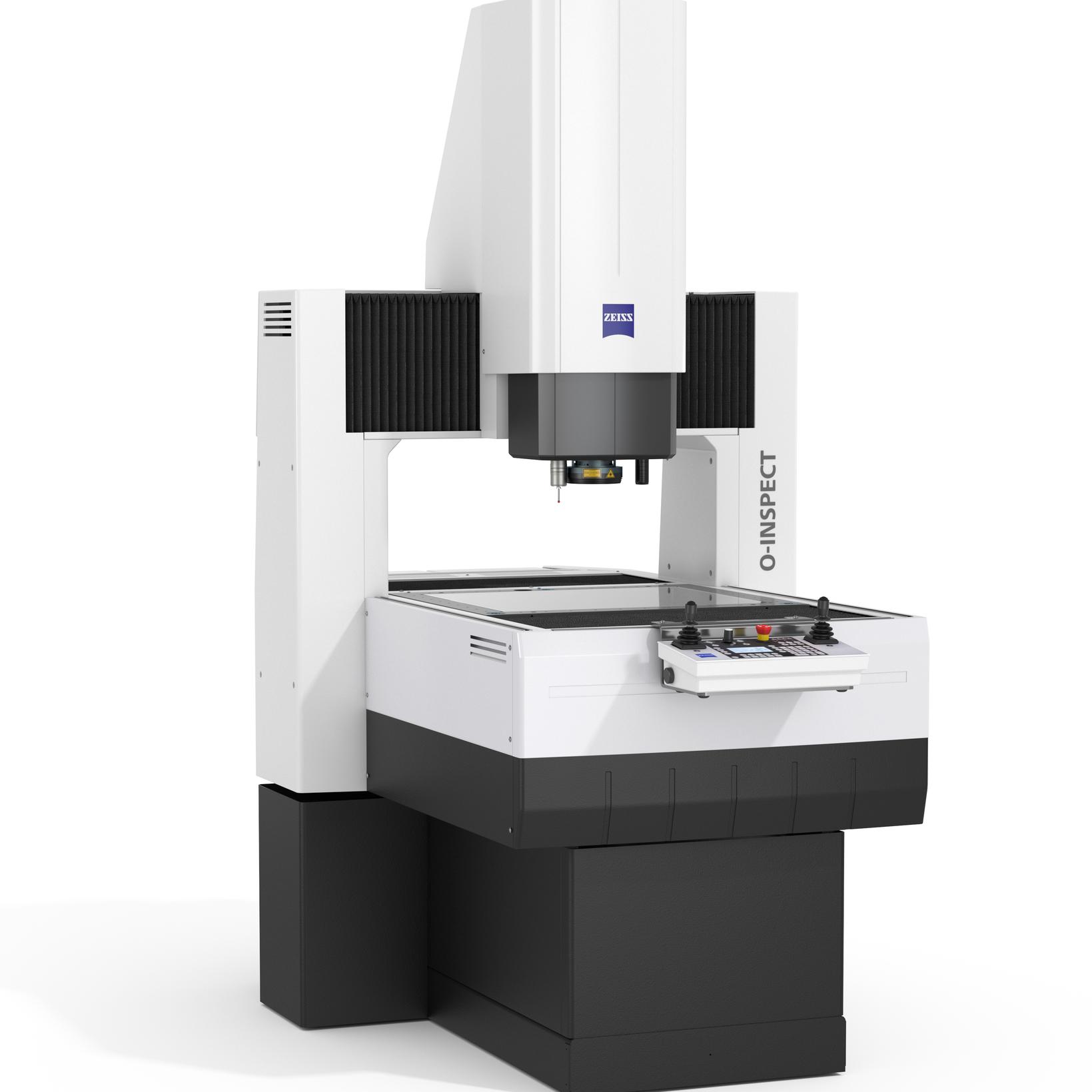

		ZEISS O-INSPECT 3/2/2 300x200x200mm³	ZEISS O-INSPECT 5/4/3 5/4/3 500x400x300mm³	ZEISS O-INSPECT 8/6/3 8/6/3 800x600x300mm³
측정 부피		300 x 200 x 200^mm3	500 x 400 x 300^mm3	800 x 600 x 300^mm3
길이 측정 오류 MPE(E)	1D	1.6µm + L/200µm	1.4µm + L/250µm	1.5µm + L/250µm
	2D	1.9µm + L/150µm	1.6µm + L/250µm	1.8µm + L/250µm
	3D	2.4µm + L/150µm	1.9µm + L/250µm	2.2µm + L/250µm
소프트웨어		ZEISS CALYPSO
2D 광학 카메라 센서		ZEISS Discovery.V12
옵션	standard 100	작동 거리 87mm, 0.5x - 6.3x, 센서 해상도 0.9μm, 최대 FoV: 16.1mm x 12.0mm
	scout 160	작동 거리 55mm, 0.8x - 10x, 센서 해상도 0.6μm, 최대 FoV: 10.1mm x 7.5mm
	scout 240	작동 거리 30mm, 1.2x - 15x, 센서 해상도 0.4μm, 최대 FoV: 6.7mm x 5.0mm
질감 센서		ZEISS VAST XXT
옵션	VAST XXT TL 1	방사형 스타일러스 길이 최대 40mm(스타 스타일러스), 스타일러스 팁 직경 0.1 ~ 8mm
옵션	VAST XXT TL 3	방사형 스타일러스 길이 최대 65mm(스타 스타일러스), 스타일러스 팁 직경 0.3 ~ 8mm
