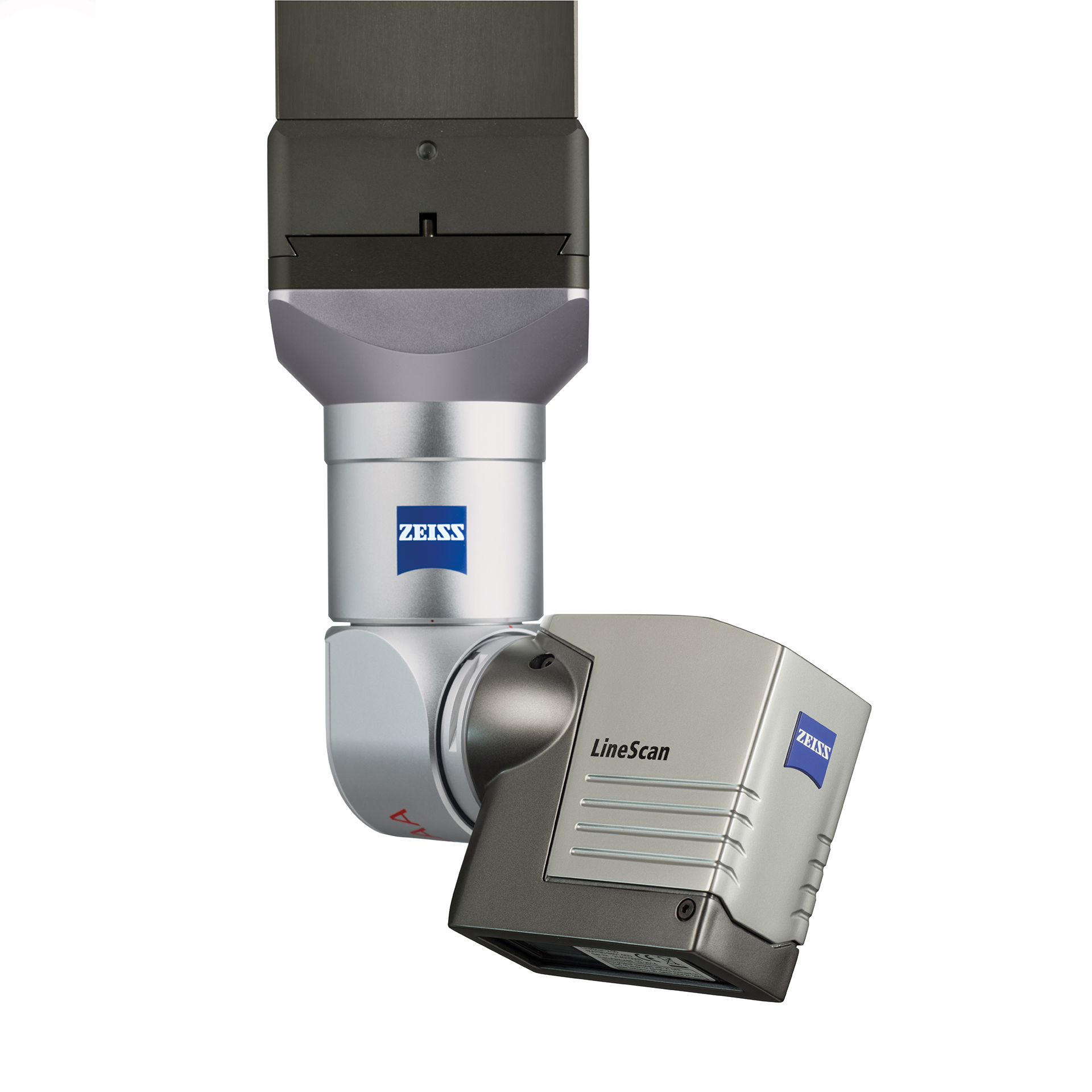

ZEISS LineScan

빛의 속도로 움직이는 포인트 클라우드

사용 가능한 공칭 CAD 데이터 세트와 비교하거나 새로운 CAD 모델을 생성할 때 포인트 클라우드를 사용하여 형상의 전체 표면을 캡처할 때 선택하는 도구는 ZEISS LineScan입니다.

생산성 향상
이 센서는 표면 구조를 빠르고 완벽하게 캡처하고 높은 점 밀도를 보장하여 측정 시간을 최대 70%까지 단축할 수 있습니다. 이렇게 하면 생산성이 크게 향상됩니다.

유연성
특정 애플리케이션을 위한 맞춤형 센서는 측정 전략을 간소화하여 작업자를 지원합니다. 애플리케이션에 가장 적합한 센서에만 투자하세요.

측정 결과에 대한 신뢰
사용자는 정확한 고해상도 이미지를 통해 측정 결과를 신뢰할 수 있습니다. 이렇게 하면 반복 작업이 줄어들어 측정 시간이 단축되어 부품 비용이 절감되고 기계 생산성이 높아집니다.

탁월한 사용자 편의성
사용자 작업 방식은 변경되지 않습니다. 평가는 보고서에서 표준 기하학 평가와 함께 표시됩니다. ZEISS CALYPSO를 통해 사용자는 더 넓은 범위의 측정 가능성을 확보할 수 있습니다.

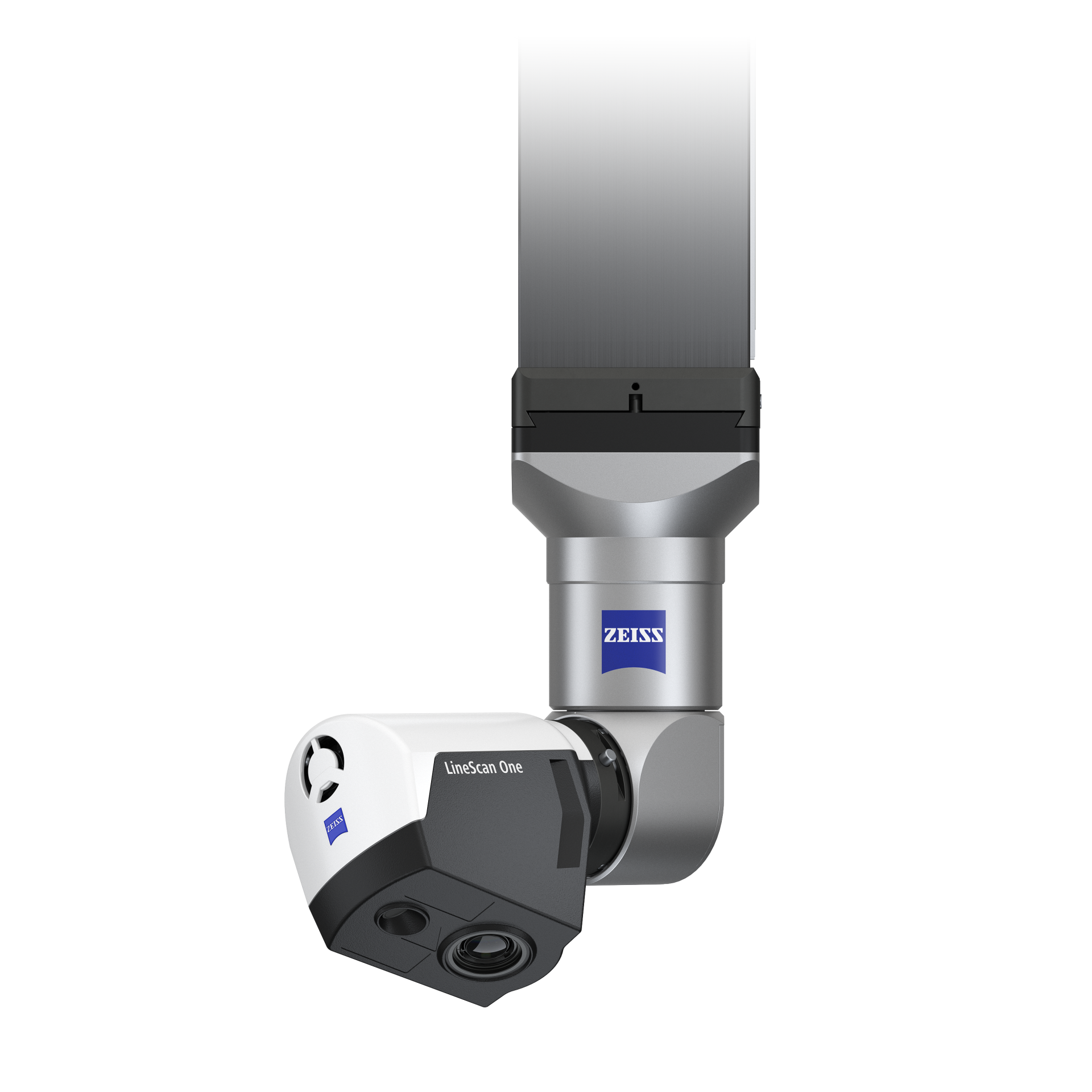

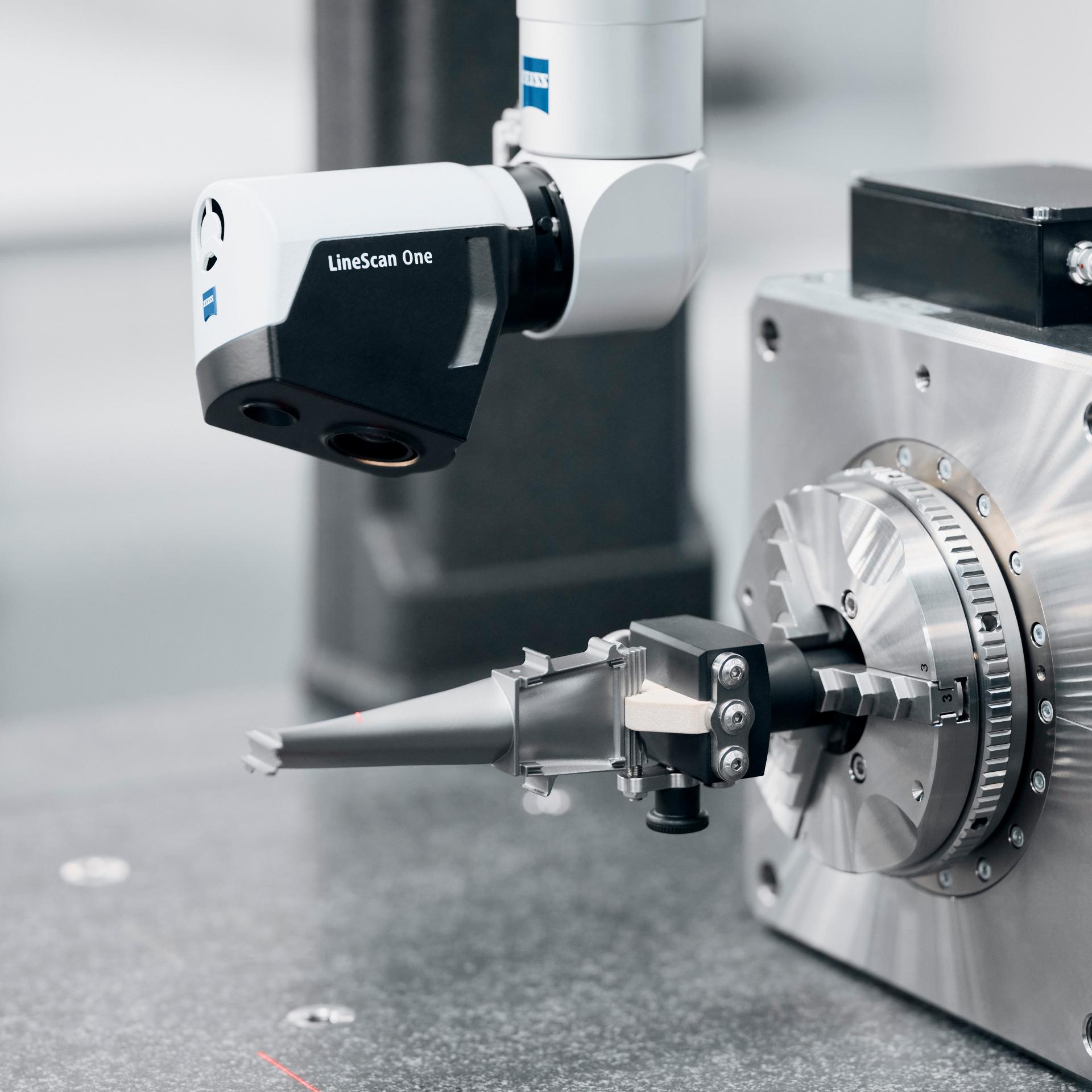

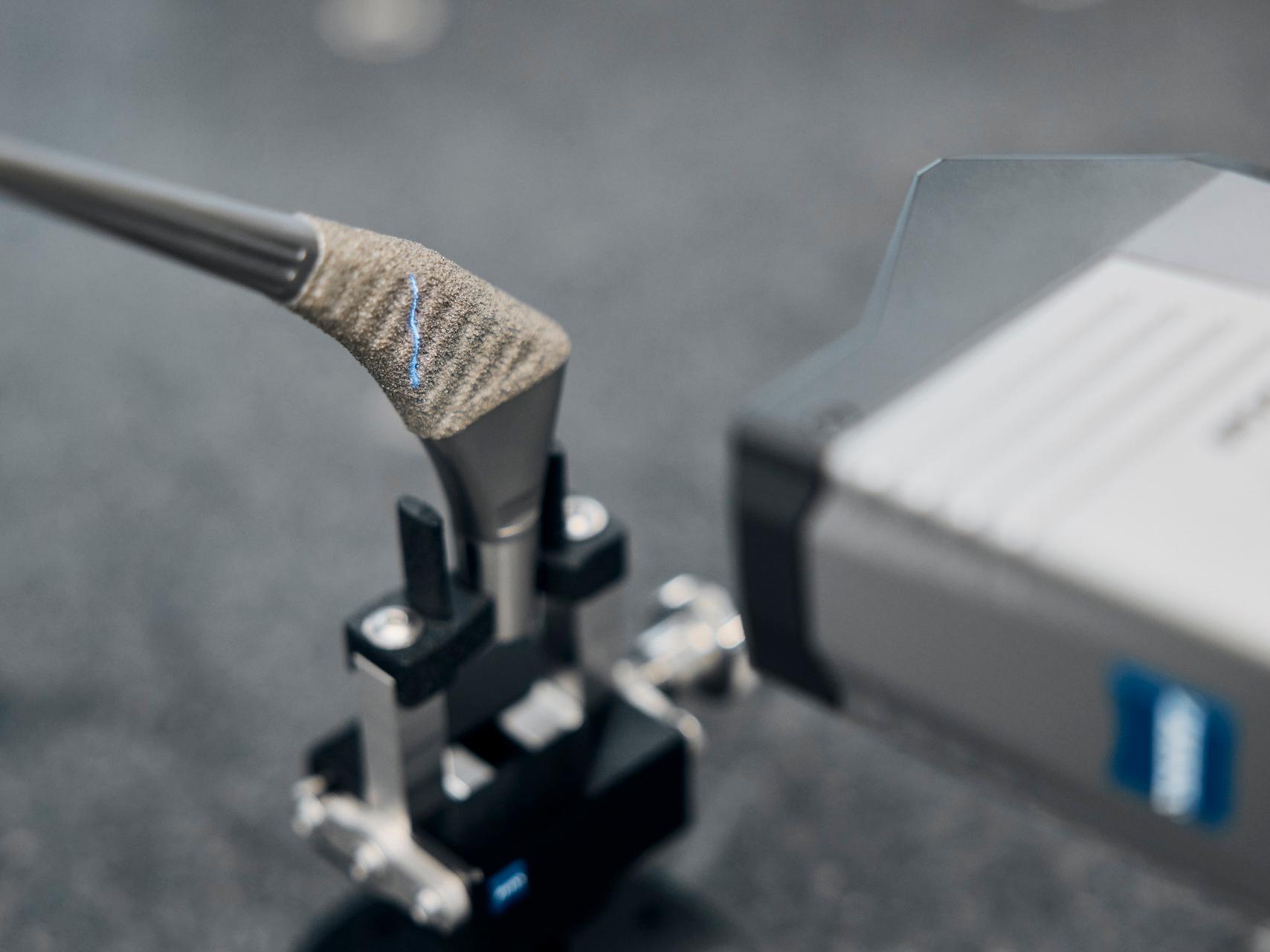

ZEISS LineScan One은 자유형 표면을 완벽하고 효율적으로 측정하기 위한 광학 측정 기술의 시작입니다. 레이저 삼각 측량 센서는 많은 수의 포인트를 캡처하여 공칭 기하학과 실제 기하학을 정밀하게 비교합니다.

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

자동차

항공우주

성형

의료 시스템

에너지

선박 건조

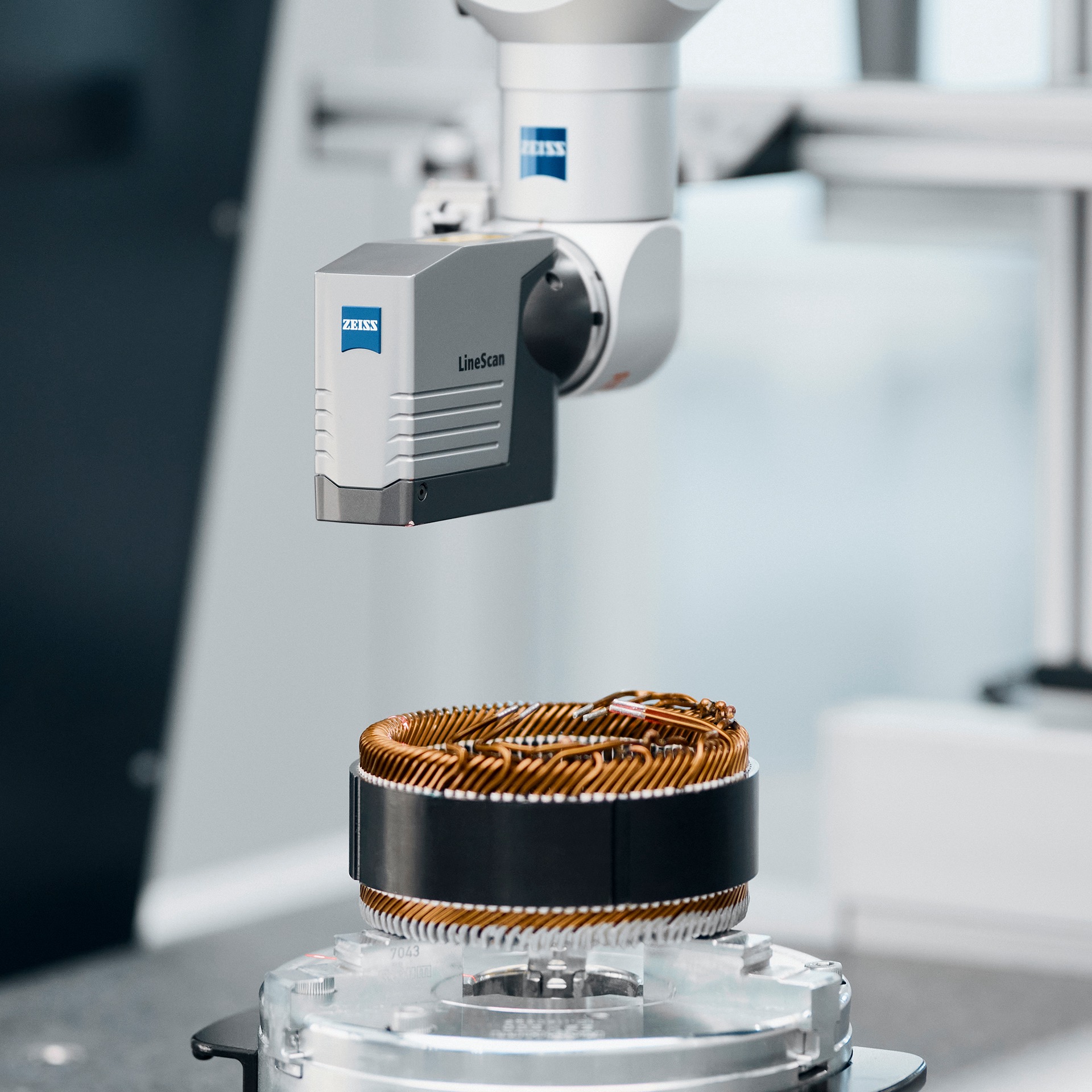

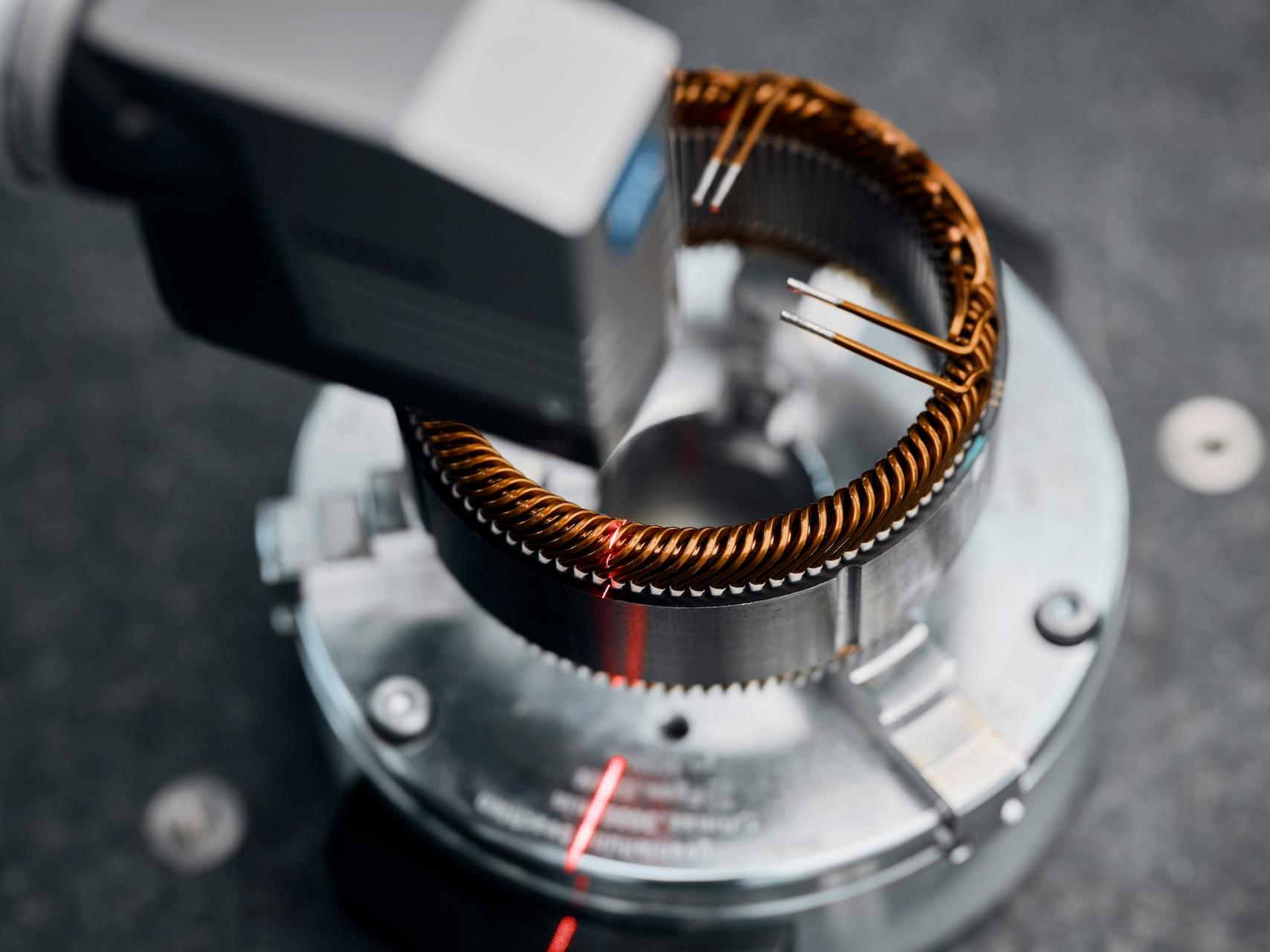

전기 이동수단의 애플리케이션은 ZEISS LineScan 광학식 센서의 사용 예시 중 하나입니다. 고정자의 외부 치수는 전기 모터 하우징에 고정자를 마운팅하는 데 결정적인 요소입니다. 연결 플랜지와 샤프트의 위치는 기어 위치와 관련하여 측정해야 합니다.

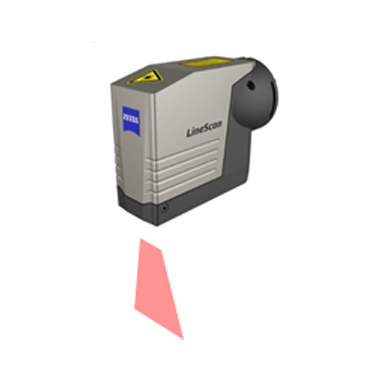

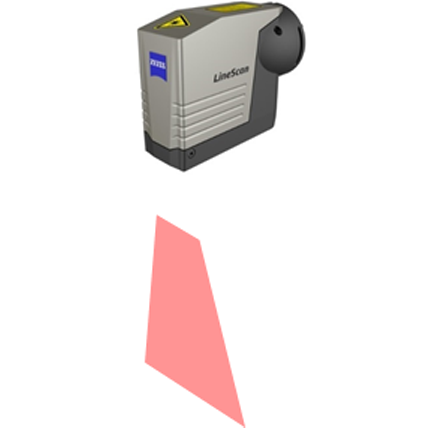

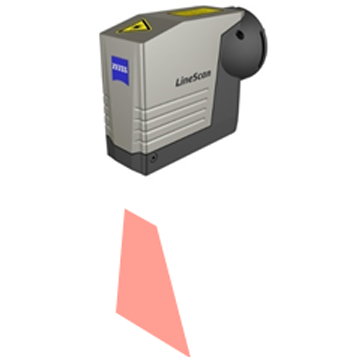

	LineScan One	LineScan 2-25	LineScan 2-25	LineScan 2-50	LineScan 2-100
*MPE P (D.95%:Tr:Opt):**	20 μm	2,9 μm - PRISMO; 3,3 μm – CONTURA/ACCURA	12 μm	20 μm	50 μm
*RMS:**	5 μm	0,9 μm	4 μm	5 μm	12 μm
응용 분야:	다양한 애플리케이션에 적합	높은 정확도의 소형 부품, 작은 공차	높은 정확도의 중간 크기 부품, 중간 정도의 공차	다양한 애플리케이션을 위한 범용 스캐너	정확도는 낮지만 측정 범위가 매우 넓고 공차가 큼
스캐닝 포인트:	최대 232 960	700 000	700 000	256 000	700 000
자동 조도 보정:	예	아니요	아니요	아니요	아니요

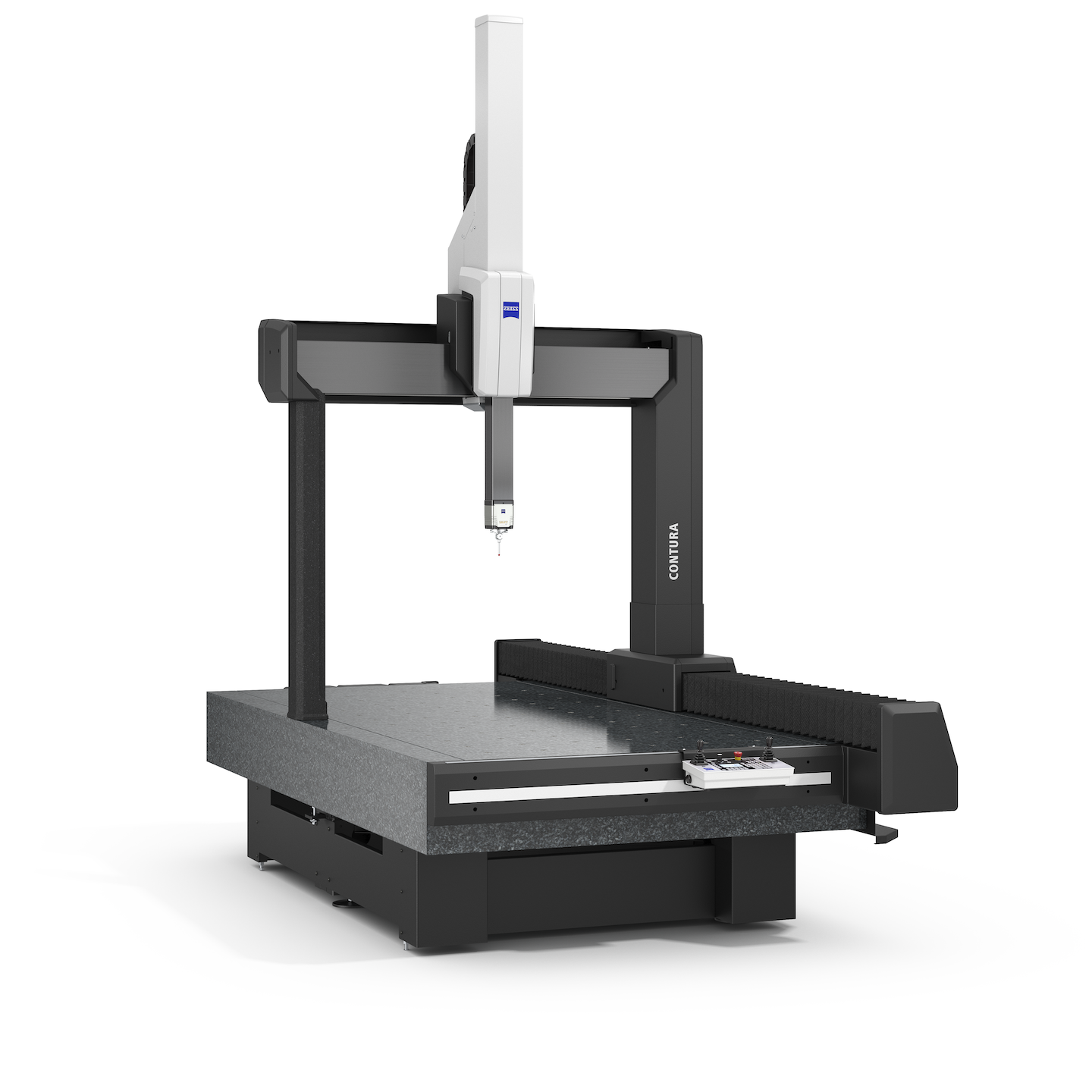

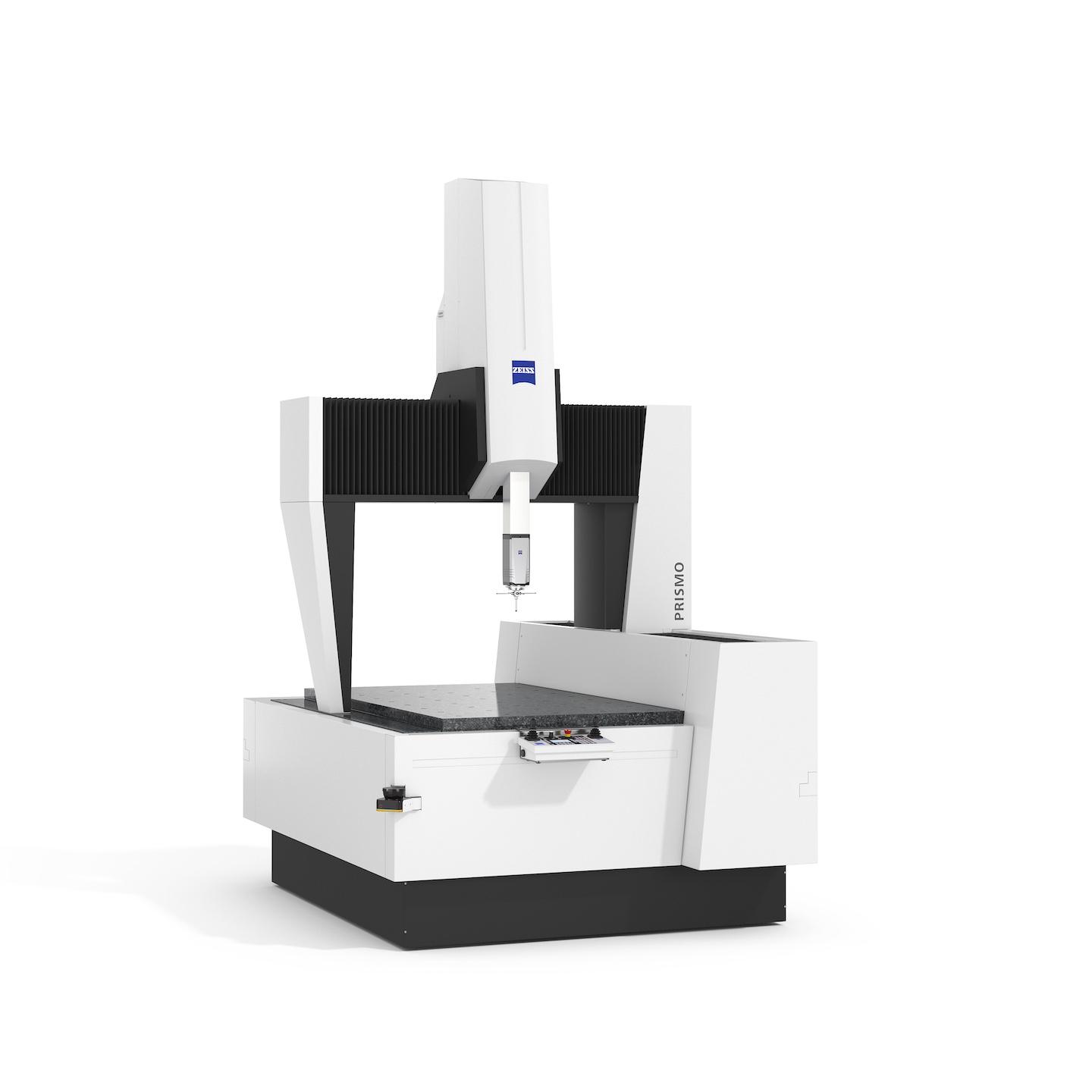

호환되는 제품:	ZEISS SPECTRUM, ZEISS CONTURA	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ	ZEISS CONTURA, ZEISS ACCURA, ZEISS PRISMO, ZEISS MMZ
