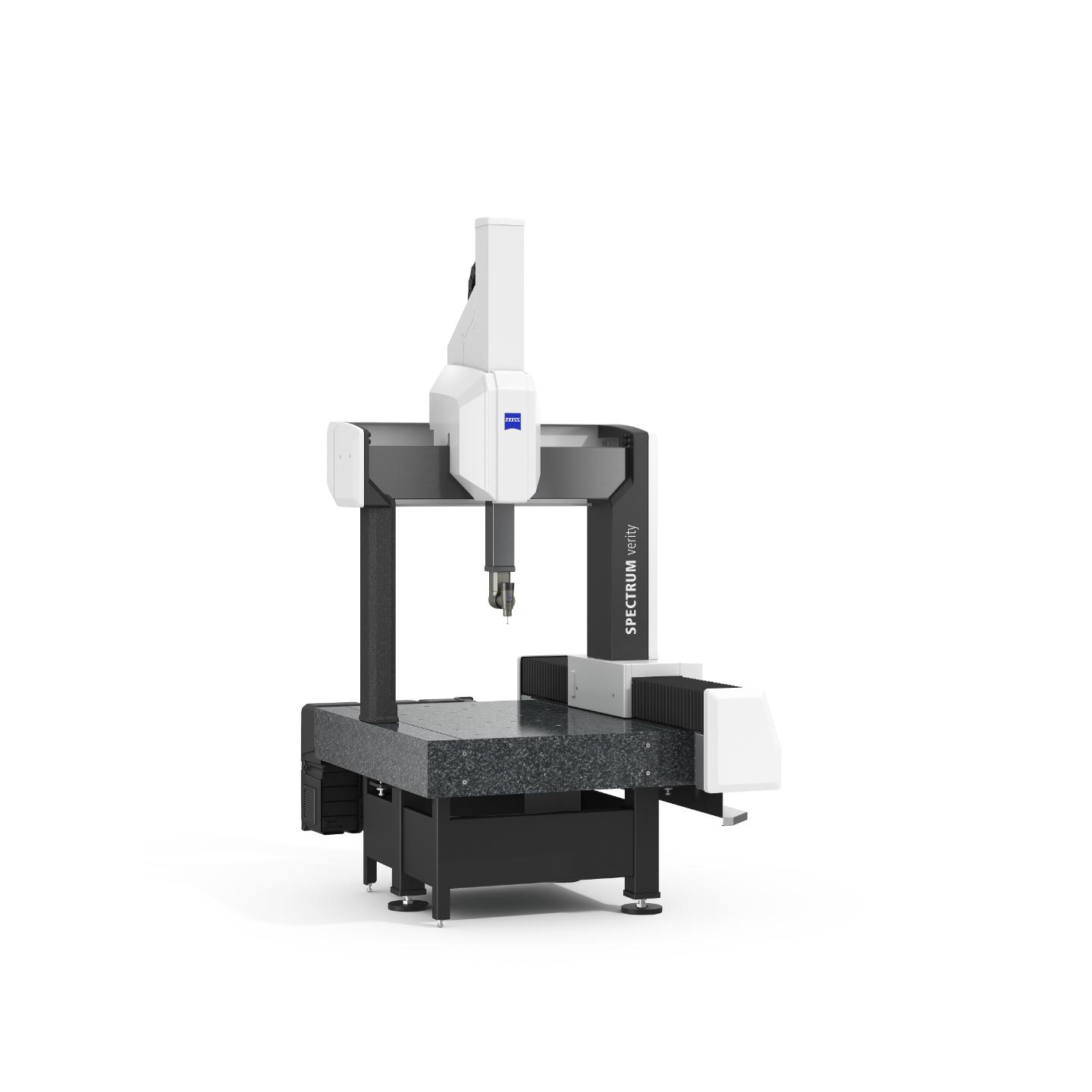

ZEISS SPECTRUM verity

액티브 스캐닝과 뛰어난 정확도로 신뢰할 수 있는 결과 제공

이 브리지형 좌표 측정기는 뛰어난 정확도 값과 센서 유연성을 제공합니다. 다양한 부품과 응용분야를 위한 Advanced 기술, 효율적인 프로세스, 액티브 스캐닝, 매우 정확한 측정 결과의 이점을 누리세요. 신뢰할 수 있는 질감 측정 외에도, ZEISS SPECTRUM verity는 새로운 레이저 스캐너 LineScan One과의 호환성을 통해 광학 스캐닝을 제공합니다. 광학 스캐닝은 이 클래스에서 뛰어난 가격 대비 성능을 제공하는 하이라이트입니다.

질감 및 광학 스캐닝
ZEISS VAST XT gold를 사용한 액티브 스캐닝
능률 향상을 위한 소프트터치 모드

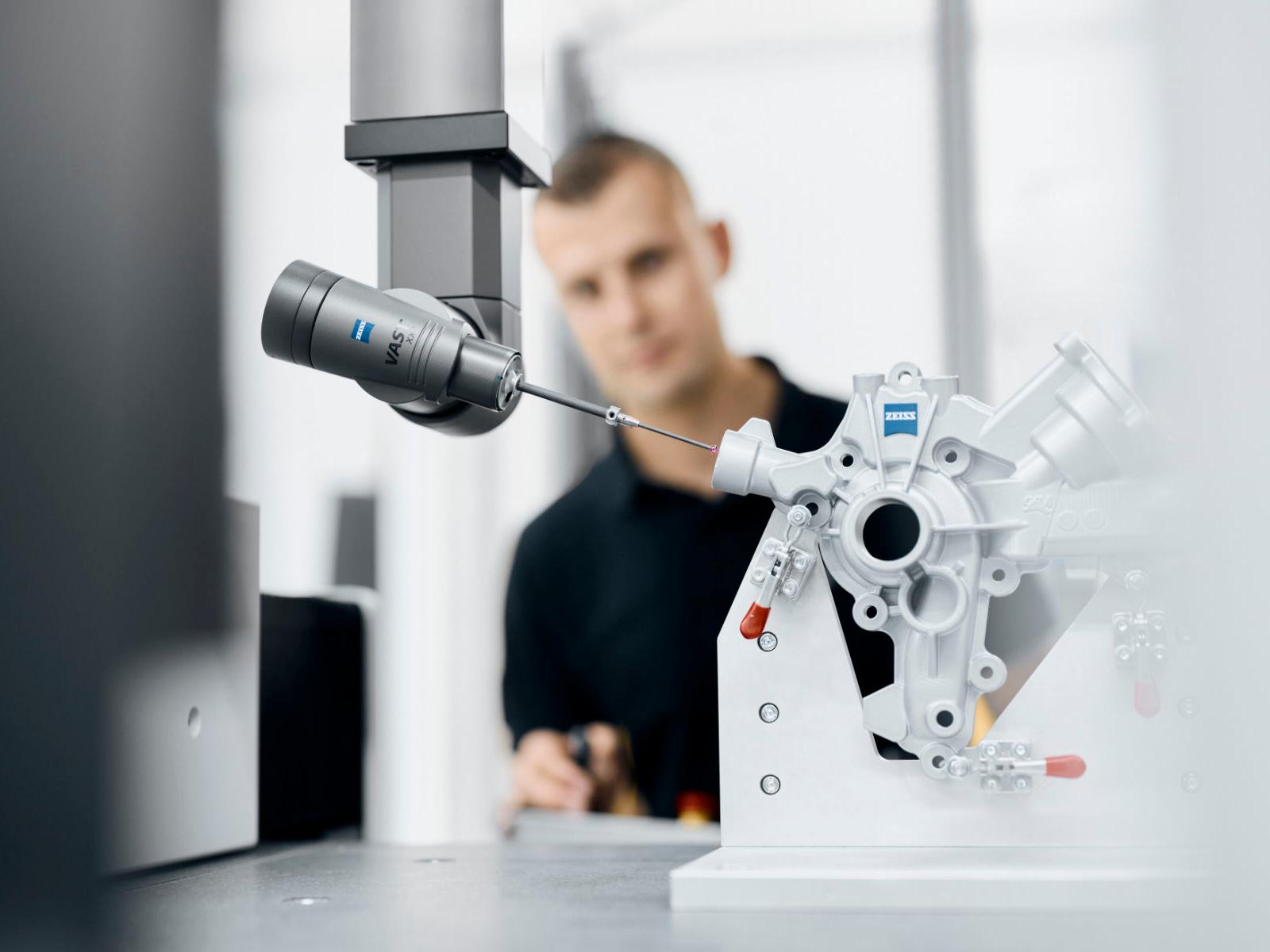

ZEISS 스캐닝 기술을 사용한 질감 측정

ZEISS SPECTRUM verity는 질감 스캔을 위한 고급 기능을 탑재하여 정확도를 높였습니다. 단일 지점 측정은 보간을 통해 측정 포인트 간의 상태를 추정하므로, 잠재적으로 상당한 편차를 간과할 수 있습니다. 반면에 ZEISS 스캐닝 기술을 사용하면 단 몇 초 만에 수천 개의 데이터 포인트를 캡처하여, 진정으로 신뢰할 수 있는 질감 품질 보증을 수행할 수 있습니다.

이 기술은 단일 지점 측정보다 운영 안전, 정확도 및 처리량이 뛰어납니다. 전체 부품이 한 번의 유동적이고 연속적인 이동으로 측정되므로 스캐닝을 통해 더 빠른 속도, 환경 영향 제거, 훨씬 더 많은 데이터 캡처가 가능합니다. 이를 통해 제조에 필수적인 높은 처리량과 정확한 결과를 얻을 수 있습니다.

자세히 보기

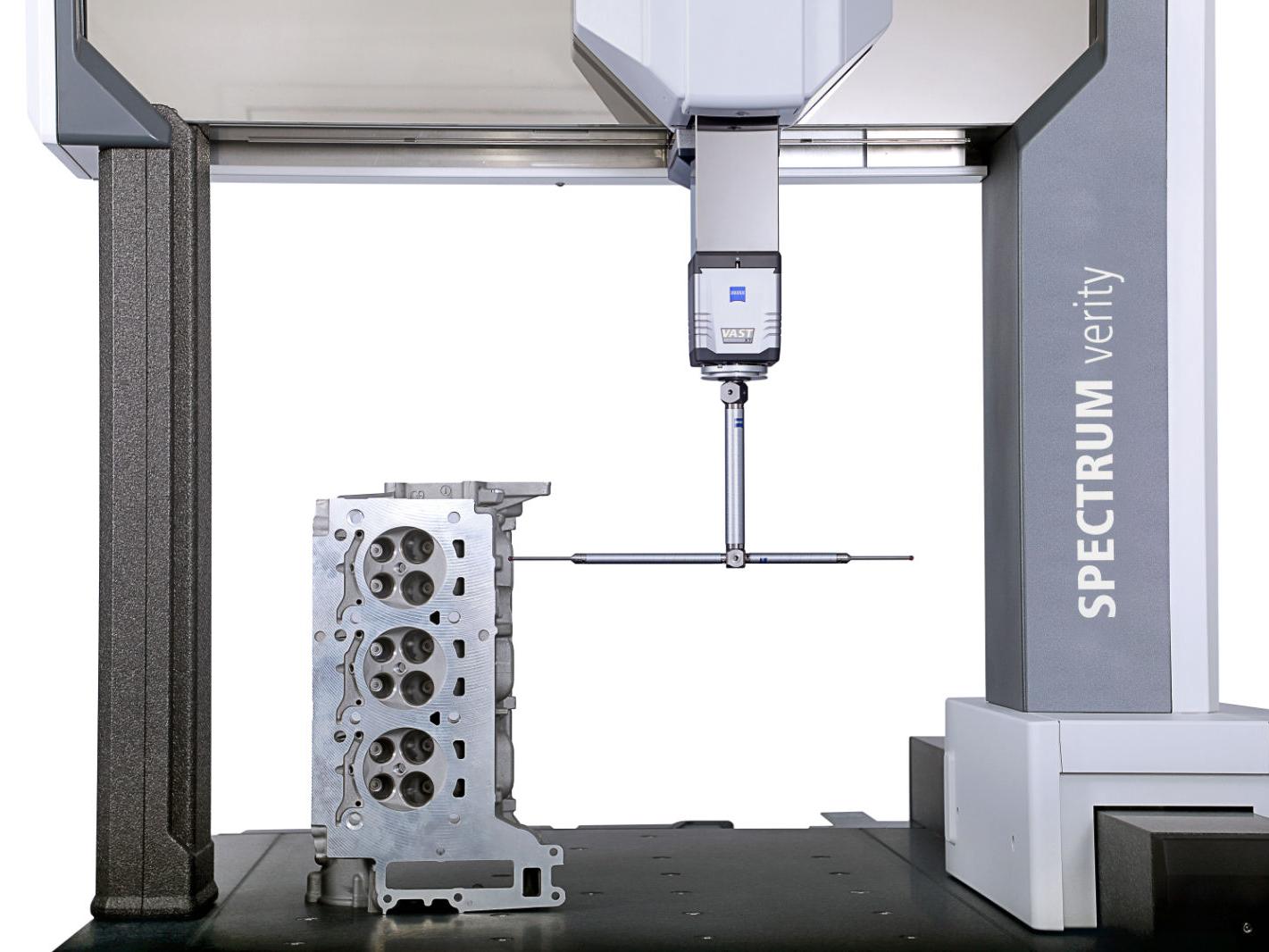

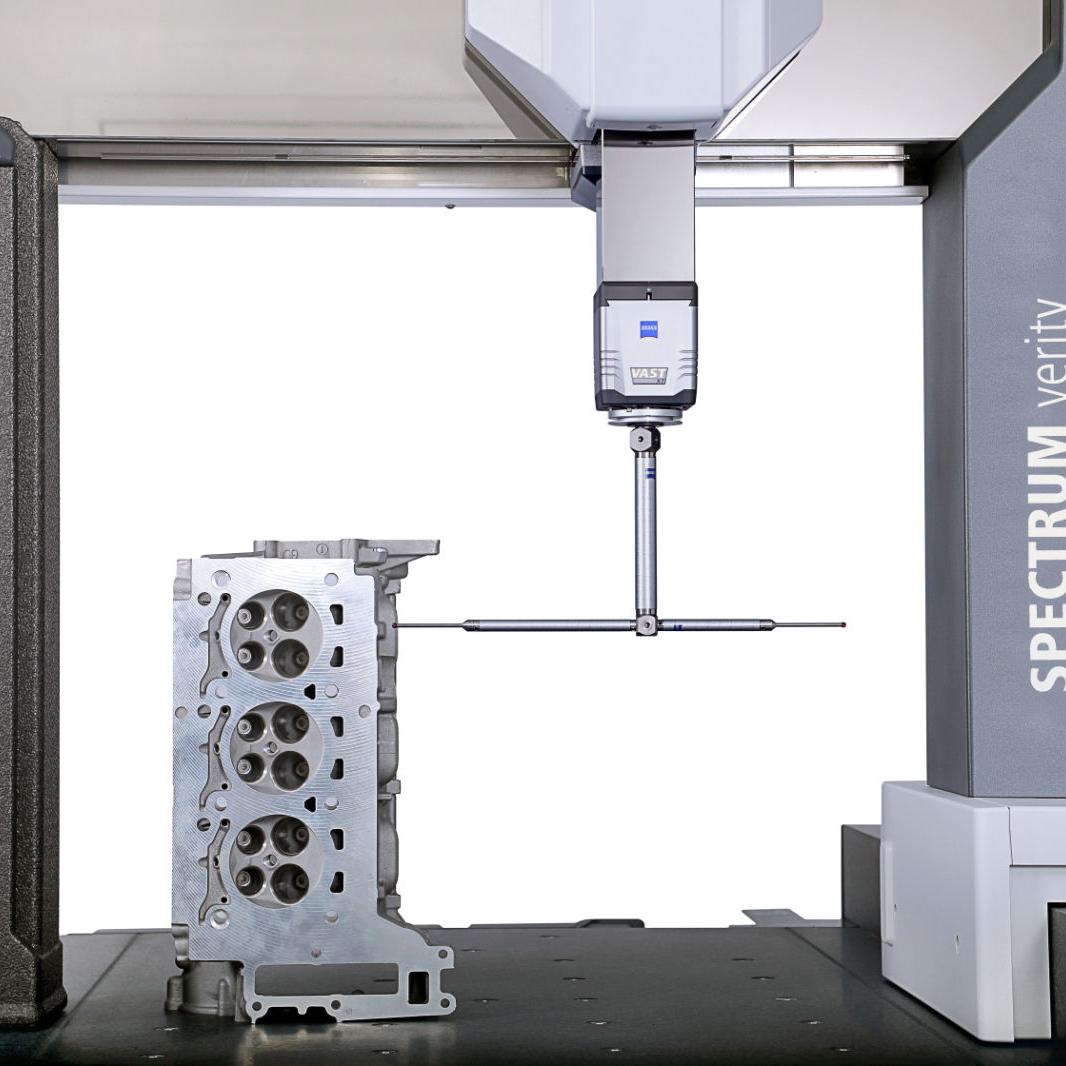

ZEISS VAST XT gold를 사용한 액티브 스캐닝

ZEISS VAST XT gold 센서를 갖춘 ZEISS SPECTRUM verity는 사용자 정의 가능한 측정력을 제공하는 액티브 스캐닝을 통해 빠르고 정밀한 스캔을 실현하며, 최고 유연성을 제공합니다.

액티브 스캐닝 시스템은 소프트웨어로 제어되는 전자석과 힘 컨트롤러를 사용하여 순 0의 힘을 가합니다. 액티브 시스템은 편차를 실시간으로 모니터링하고 스타일러스의 측정력을 조정하여 길이, 무게, 위치 또는 정렬에 관계없이 가능한 한 낮고 균일하게 유지되도록 합니다. 이 방법은 훨씬 빠른 측정 속도로 정확도를 높이고 비표준 형상에도 이상적입니다.

자세히 보기

비용 효율성

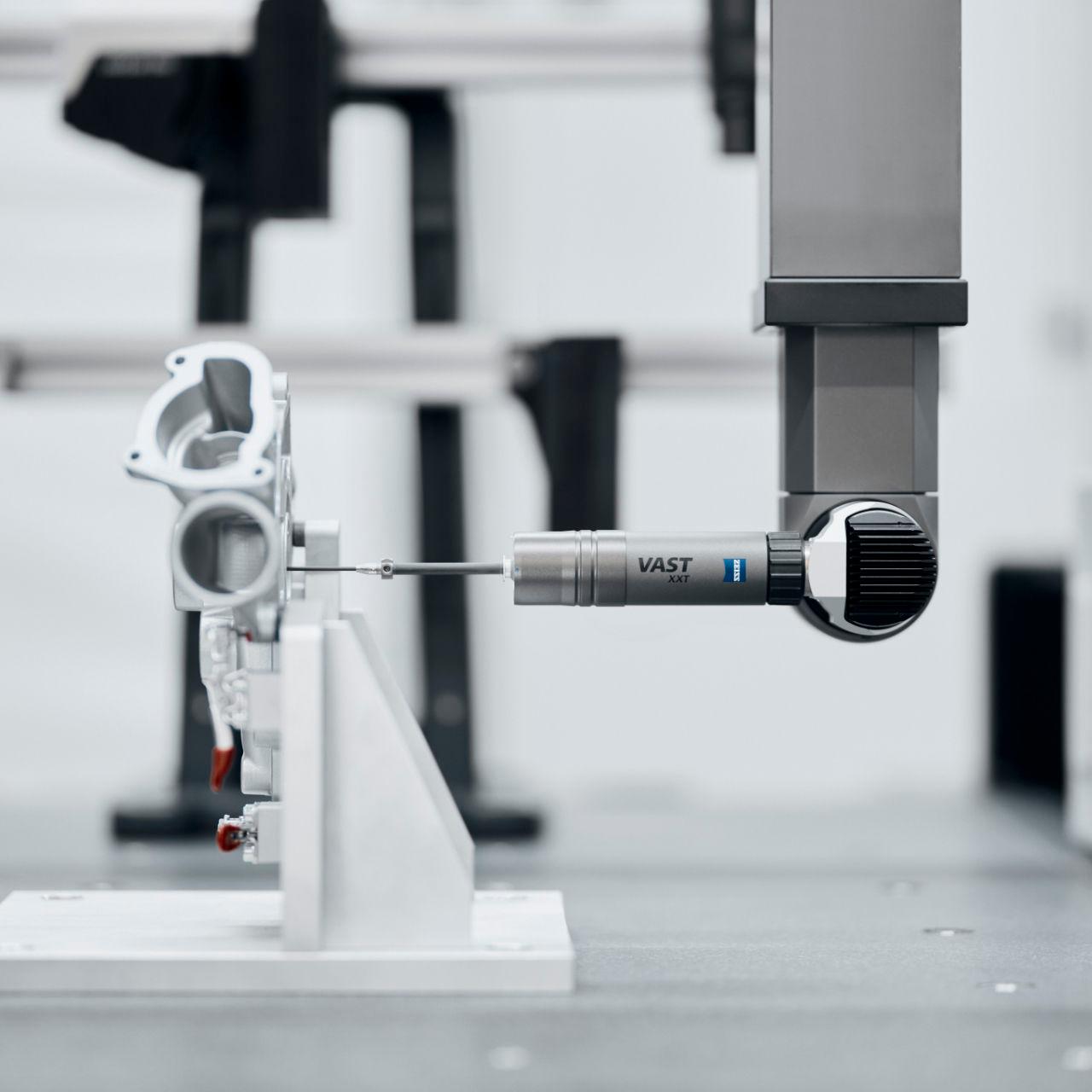

CAA(Computer-Aided Accuracy)가 통합된 RDS 프로브 헤드는 작동 시간을 단축하는 동시에 컴팩트한 센서 디자인으로 머신에서 사용 가능한 측정 범위를 크게 늘립니다.
필요 맞춤형

ZEISS SPECTRUM verity는 단일 포인트 측정, 스캐닝 모드 또는 복잡한 구조를 위한 RDS와 광학 측정 솔루션을 위한 다양한 패키지로 제공됩니다. 이를 통해 응용을 기반으로 쉽게 의사 결정을 내릴 수 있습니다.

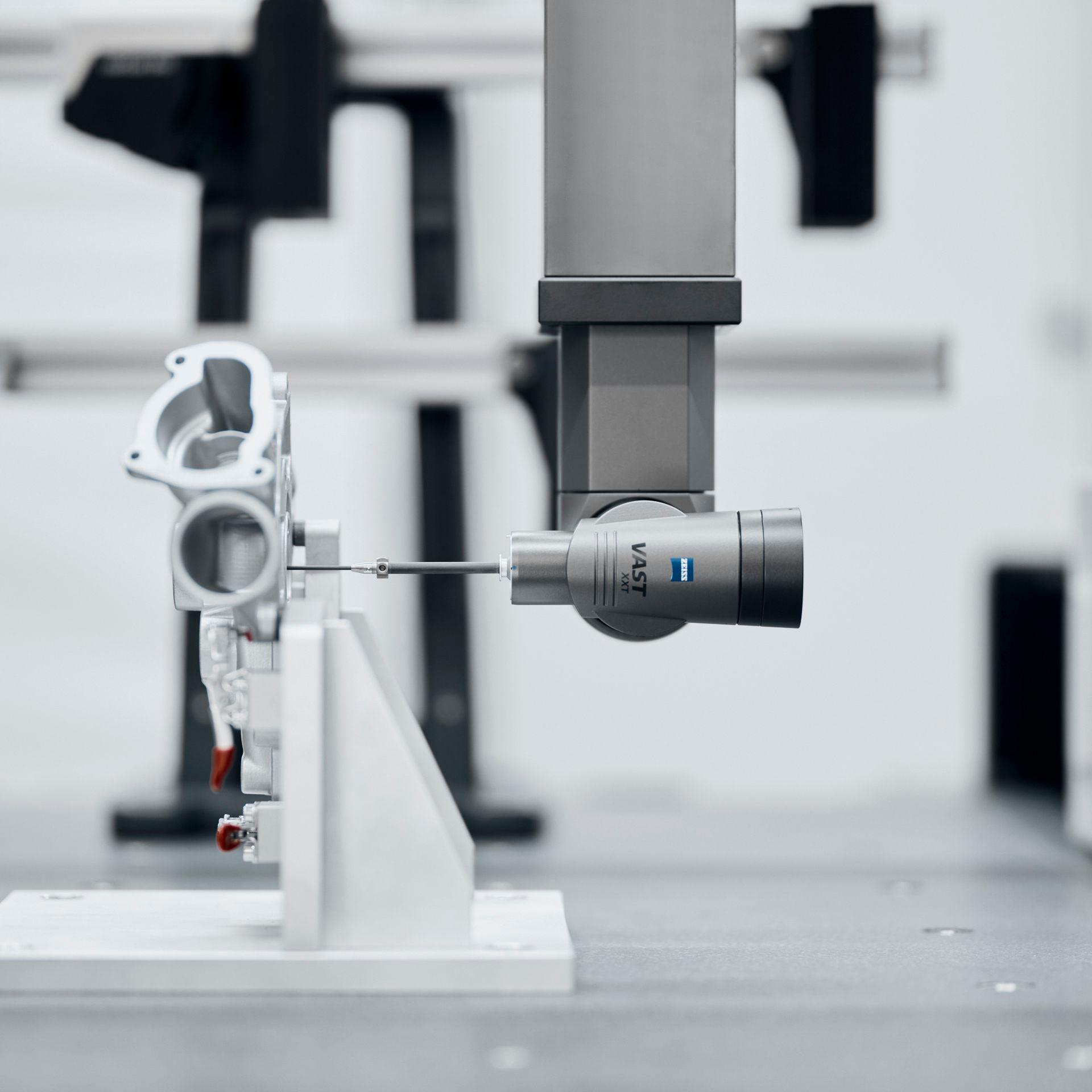

센서를 통한 유연성

VAST XT gold는 최대 500mm 길이의 스타일러스를 사용하여 더 복잡한 기능을 측정할 수 있게 해 주며, 이로 인해 CMM이 더 다양한 응용 분야에 적합해집니다. VAST XXT는 다양한 스타일러스 조합에 적합하며(예: 65mm까지의 측면 스타 프로브), 하나의 스타일러스 구성으로 더 복잡한 기능을 측정할 수 있게 해줍니다.
견고성 및 신뢰성

ZEISS SPECTRUM은 동급 제품 중 가장 안정적이고 신뢰할 수 있는 고급 CMM입니다. 유리 세라믹 저울은 온도 센서 없이도 광범위한 온도 범위에서 내열성을 제공합니다. 더욱 견고한 베이스 프레임과 삼각대 디자인은 완벽한 힘 전달과 지진 보호 기능을 제공합니다.
생산성 향상

ZEISS SPECTRUM verity는 VAST XT gold와 함께 빠른 스캔 속도를 자랑하면서도 정확도가 저하되지 않습니다. 또한 소프트터치 모드는 편향된 부품에 대해 뛰어난 정확도, 반복성 및 측정 속도를 제공합니다.
준비 노력 감소

매우 빠르고 간편한 설치가 가능한 ZEISS SPECTRUM verity는 비용을 절감하고 시스템을 빠르게 시작할 수 있습니다.

기술 세부 정보

	ZEISS SPECTRUM verity
유형	측정 공간의 브리지 CMM
크기	7/7/6;7/10/6 9/12/6; 9/18/6
호환 가능한 센서	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 컴팩트한 디자인 VAST XT gold VAST XXT direct
정확도	최대: 1.7+L/300
Software	ZEISS CALYPSO
방향 위치	스텝 방향 2.5도 20,736개의 가능한 위치
광학 센서	ZEISS LineScan One 액티브 센서가 있는 SPECTRUM verity에서는 불가능합니다
옵션	ZEISS 소프트터치 모드 액티브 센서가 있는 SPECTRUM verity에서는 불가능합니다

응용분야

산업

ZEISS SPECTRUM을 사용하면 CNC 부품, 악세사리용 하우징 및 기계 부품과 같은 산업용 부품을 측정할 수 있습니다.
전자 공업

ZEISS SPECTRUM은 커넥터, 하우징, 중간 프레임 또는 얇은 포일을 포함한 소형 전자 제품을 스캔하는 데 이상적입니다.
자동차 산업

자동차 산업에서는 소형 하우징, 스탬핑 파트, CNC 가공 부품 및 플라스틱 부품에 ZEISS SPECTRUM이 적합합니다.
작업장 워크샵

ZEISS SPECTRUM은 제조 부품, 판금 부품, 스탬핑 파트 및 플라스틱 부품을 측정하는 데 매우 적합합니다.
