ZEISS PRISMO 제품군
정밀도가 가장 중요한 경우
ZEISS PRISMO 제품군 살펴보기
새로운 정밀도의 시대를 만나보세요. 30년 이상 시장에서 가장 정밀한 CMM 중 하나로 자리 잡은 ZEISS PRISMO는 최고의 정확도로 신뢰할 수 있고 재현 가능한 결과를 얻을 수 있습니다. 좌표 측정기 ZEISS PRISMO 제품군은 모든 ZEISS 좌표 측정기 중 가장 빠른 측정 속도를 제공하며 다양한 환경에서 사용하기에 적합합니다. ZEISS PRISMO 제품군은 네 가지 모델로 구성되어 있습니다. 높은 품질과 측정 정확도로 공정의 효율성을 높여줍니다. ZEISS PRISMO 제품군과 함께라면 품질 보증과 관련하여 정밀도를 타협하고 싶지 않은 경우에도 안심할 수 있습니다. 정확성과 안전성이 생산성을 보장하기 때문입니다.

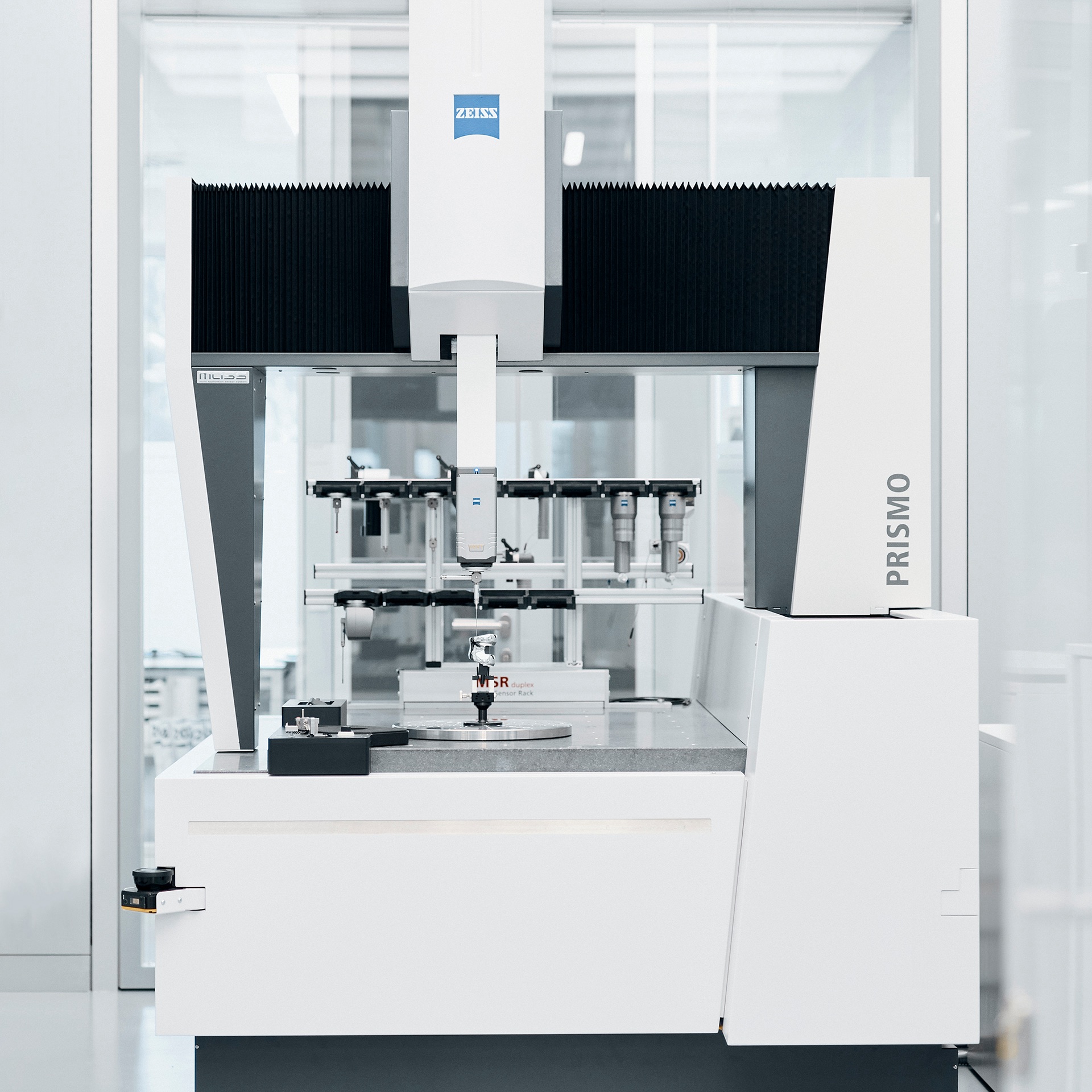

ZEISS PRISMO
올라운더
길이 측정 오류가 0.9 + L/350µm인 ZEISS PRISMO는 최고의 생산성과 뛰어난 성능을 제공하는 ZEISS CMM의 플래그십 제품입니다.

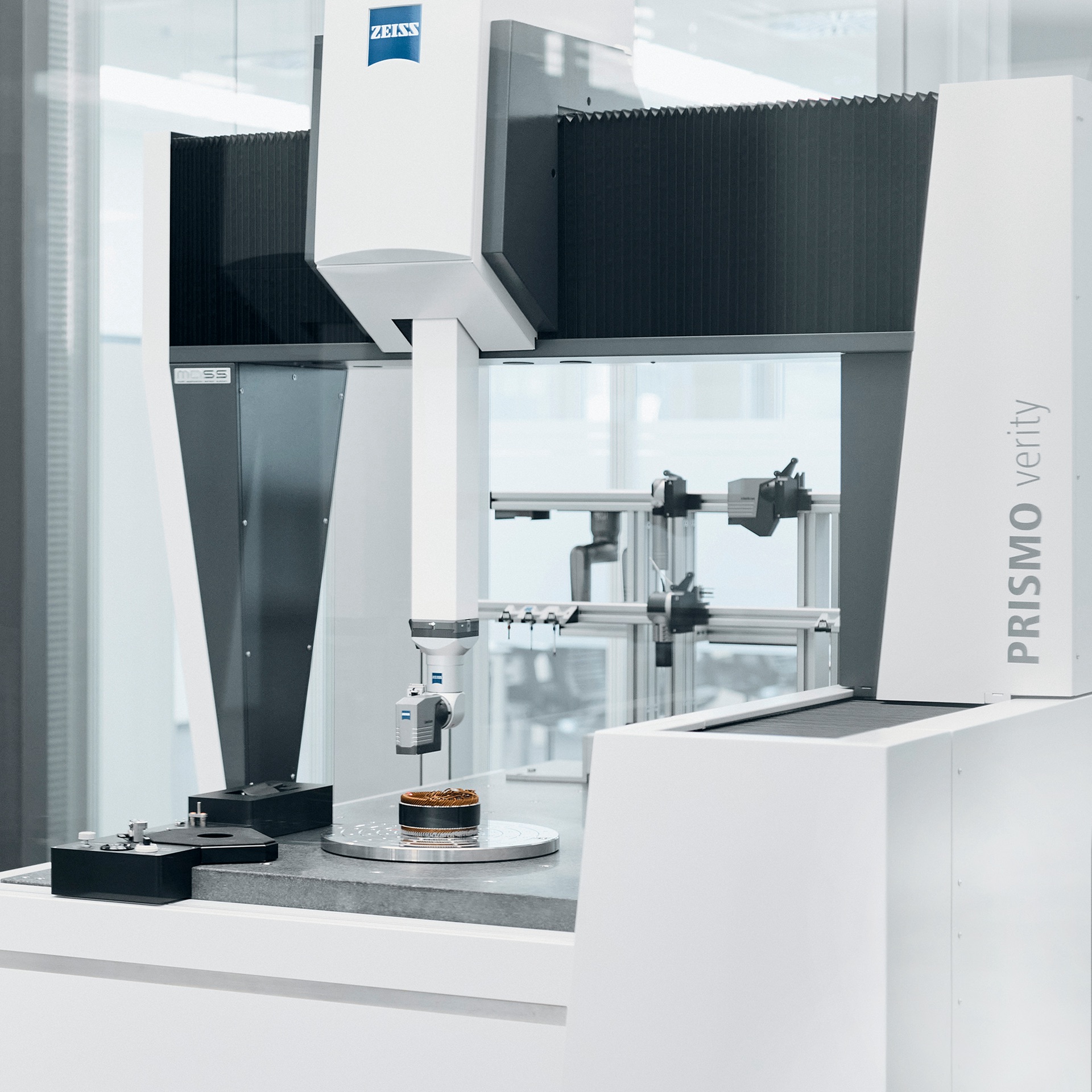

ZEISS PRISMO verity
새로운 기준
ZEISS PRISMO verity는 길이 측정 오류가 0.7 + L/400µm에 불과하고 향상된 형태 측정값으로 놀라운 결과를 제공합니다.

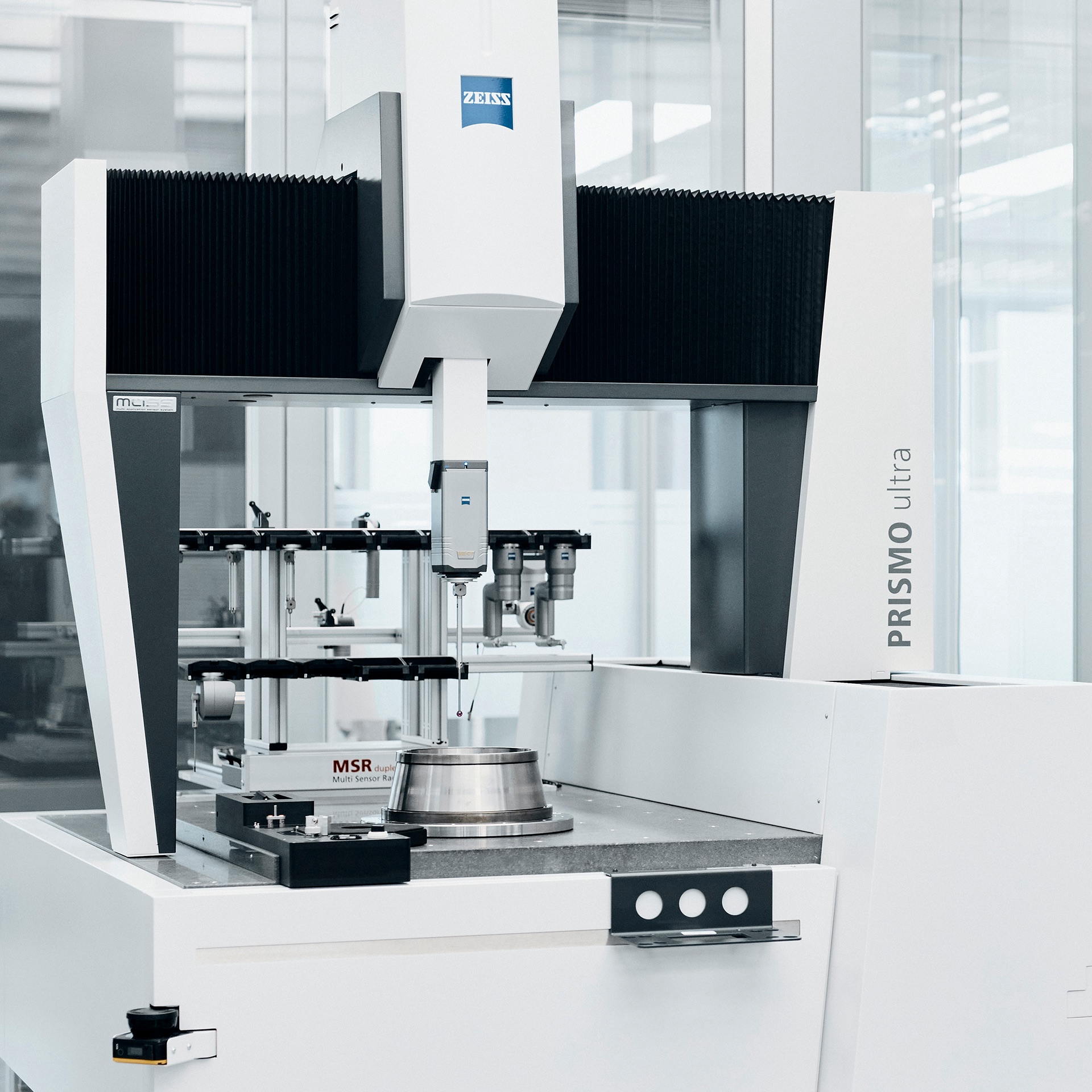

ZEISS PRISMO ultra
PRISMO 제품군 내 최고의 정밀도
길이 측정 오류가 0.5 + L/500µm에 불과한 ZEISS PRISMO ultra는 정밀도를 더욱 향상하여 연구 및 교정 작업은 물론 기준 실험실에 특히 적합합니다.

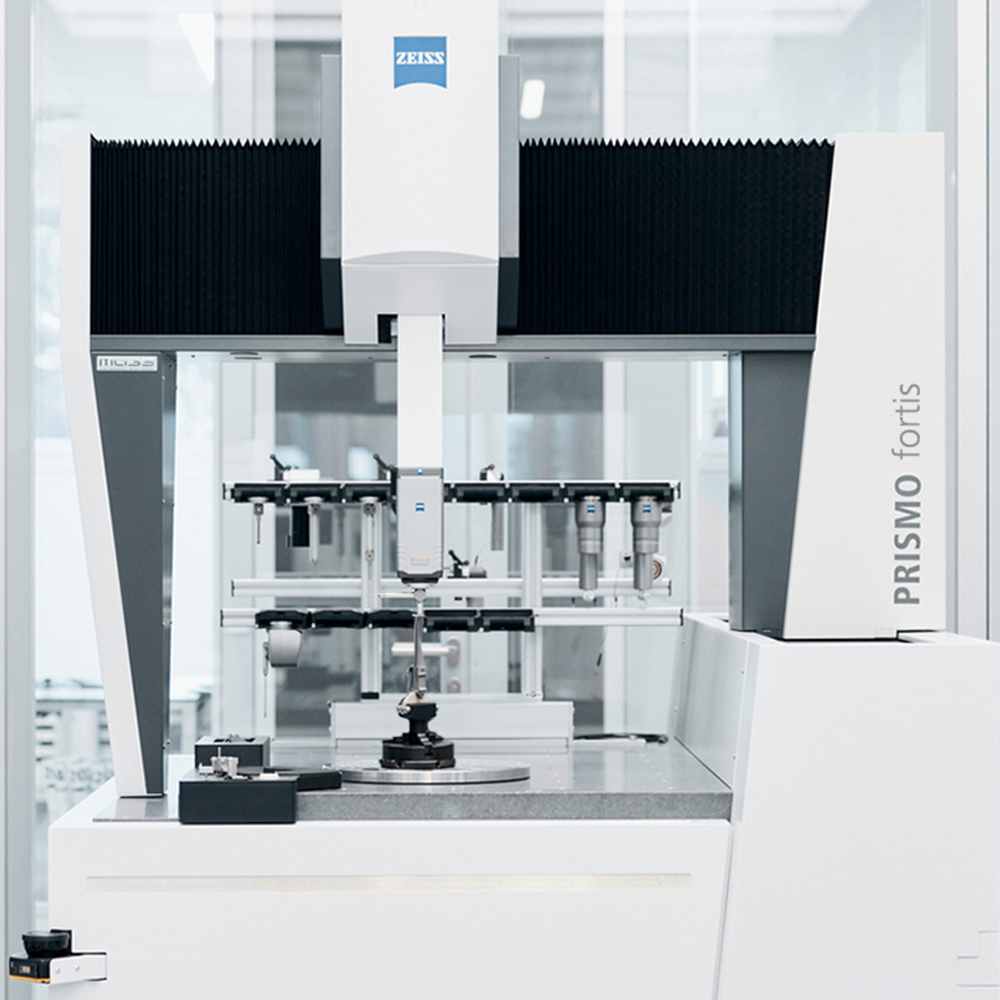

ZEISS PRISMO fortis
생산 환경에서의 정밀도
생산 환경에서 사용하도록 설계된 ZEISS PRISMO fortis는 최대 40°C의 온도에서도 최고의 정밀도를 제공합니다.
새로운 기준을 제시하는 ZEISS PRISMO
페이스리프트 그 이상: ZEISS의 플래그십 좌표 측정기 제품군이 전면 개편되었습니다. 수많은 업그레이드를 통해 안전성, 경제적 및 환경적 효율성, 유연성, 인체공학적 설계 그리고 생산성이 완전히 새로운 차원에 도달했습니다.
안전성 향상
안전 바닥 스캐너 및 DGUV 인증

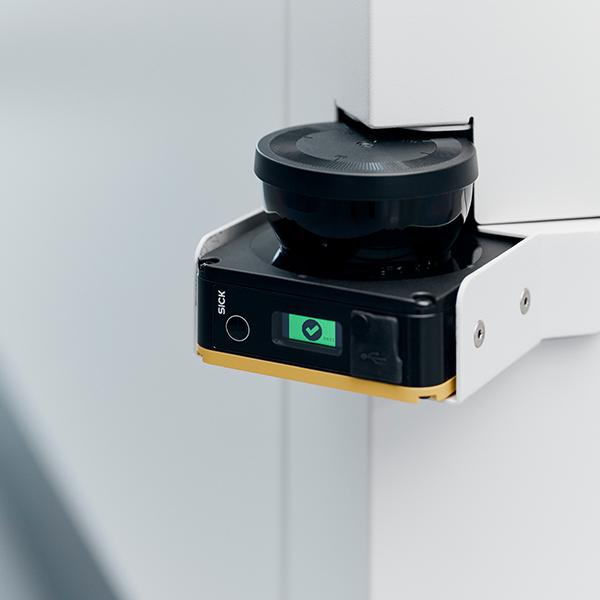

ZEISS PRISMO 안전 바닥 스캐너는 구석구석을 완벽하게 감지할 뿐만 아니라 안전 구역에서 움직임이나 위험을 감지하는 즉시 자동으로 속도를 낮추는 기능을 갖추고 있습니다.
또한 모든 ZEISS PRISMO 좌표 측정기는 국제적으로 인정받는 독일 사회재해 보험(DGUV)의 공식 인증을 받았습니다. 이 자발적 인증은 CMM 제공업체 중에서는 유일합니다. 조정 가능한 사이드 패널과 같이 DGUV 지침을 준수하기 위해 추가적인 혁신이 도입되었습니다. 움직이는 부품 사이의 거리를 4mm 미만으로 줄임으로써 압착 위험이 감소합니다.

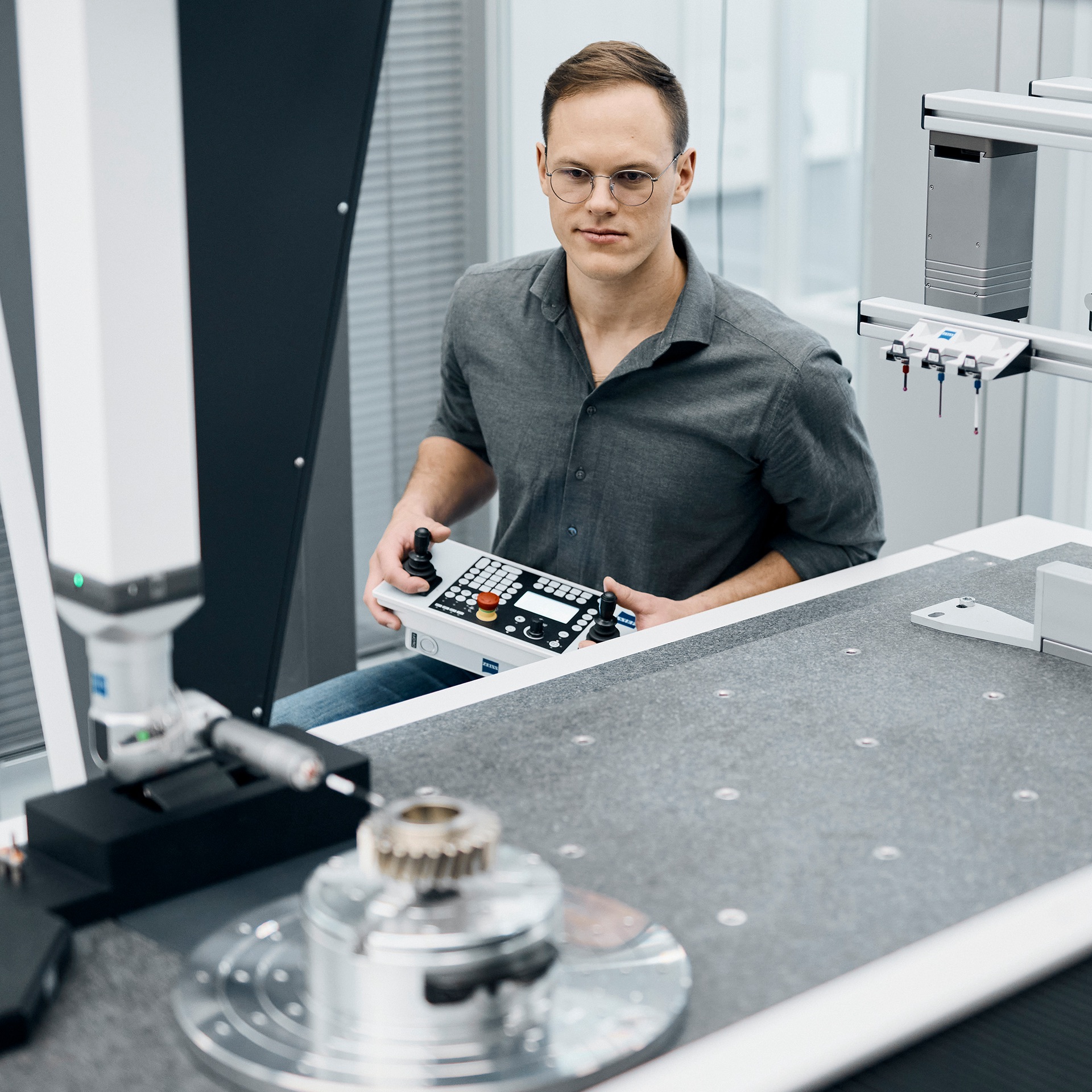

생산성 극대화
속도 및 옵션 ZEISS VAST Rotary Table Axis
새로운 안전 바닥 스캐너에는 자동 속도 감소 기능이 탑재되어 있어 높은 안전 기준을 안정적으로 유지하면서 이전보다 훨씬 빠르게 측정할 수 있습니다.

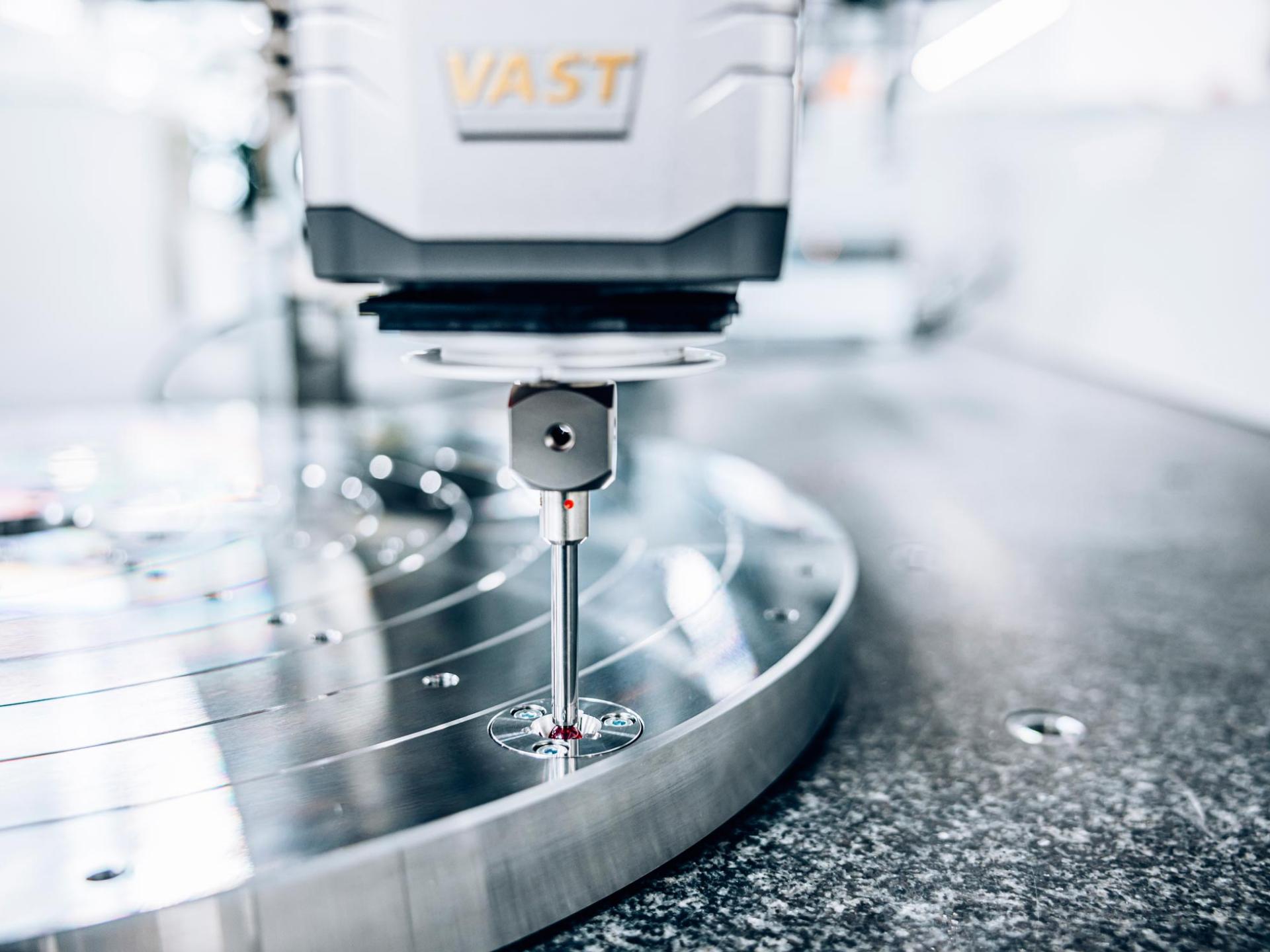

회전 테이블 축을 정의하는 ZVRA 옵션으로 속도도 증가합니다. 회전 테이블에서 축을 정의하는 데 더 이상 60초가 걸리지 않고 특수한 ZEISS VAST Rotary Table Axis (ZVRA) 옵션을 사용한 연속 측정 덕분에 단 15초 만에 축을 정의할 수 있습니다.
향상된 인체공학적 설계
제어판 홀더, 스위치 배열 및 슬림한 디자인

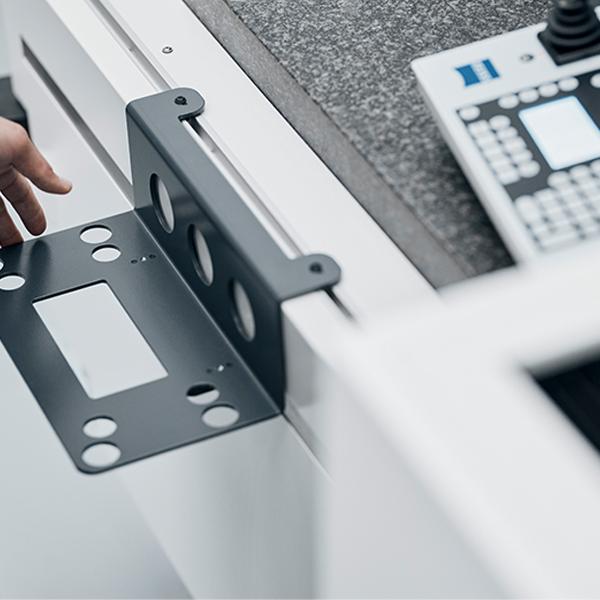

인체공학적 설계도 새로운 ZEISS PRISMO 제품군의 일부로 최적화되었습니다. 새로운 제어판 홀더를 사용하면 제어판을 사용하지 않을 때 편리하게 보관할 수 있습니다.
더욱 간편한 조작과 모니터링을 위해 대부분의 스위치는 더 이상 컨트롤러에 있지 않고 제어판에 직접 위치해 있습니다.
전면의 새로운 커버는 이전 모델에 비해 작업자와 측정 부피 사이의 거리를 크게 줄여주어 특히 무거운 공작물을 로딩할 때 작업자를 보호할 수 있습니다.

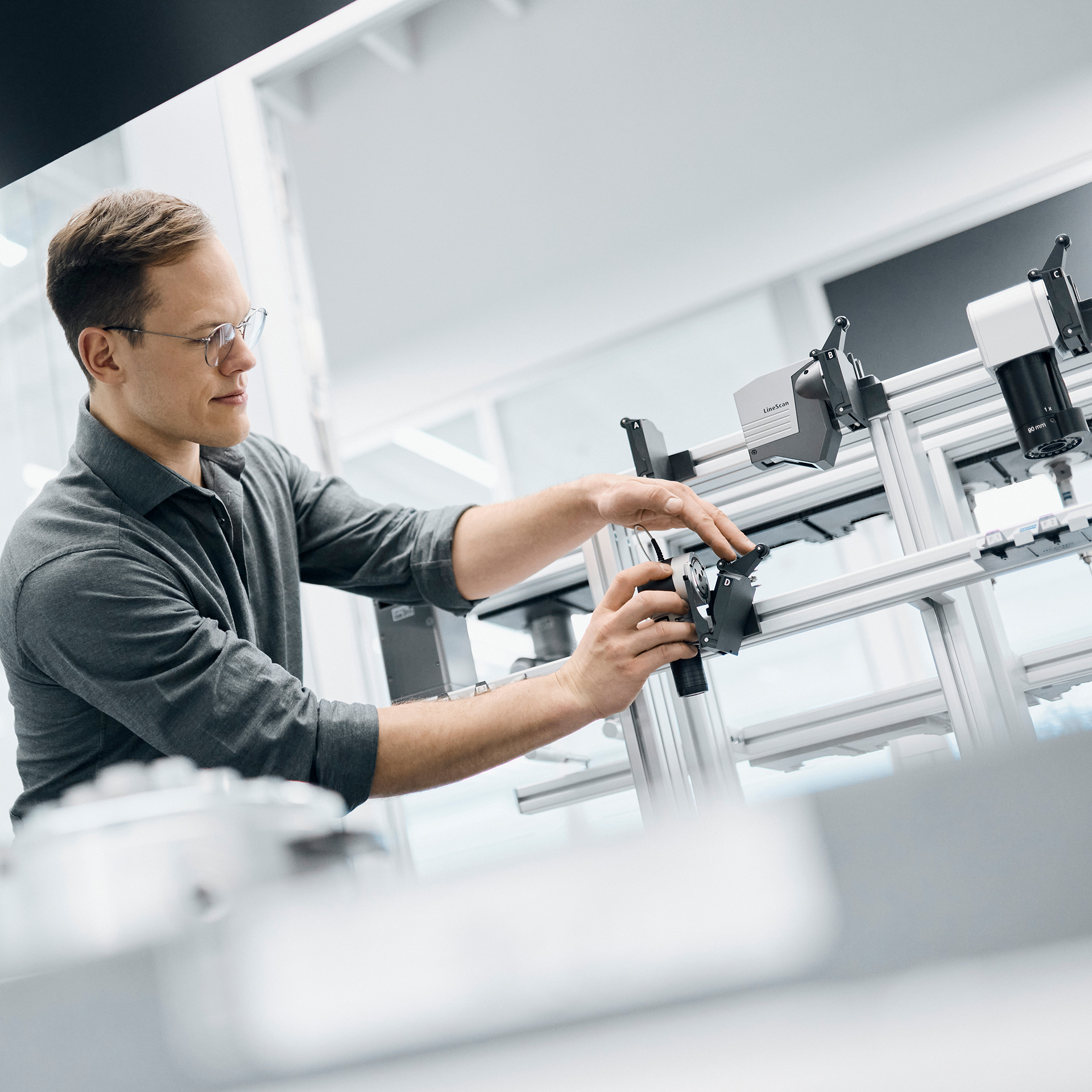

유연성 향상
자유로운 센서 선택 및 확장된 크기 선택

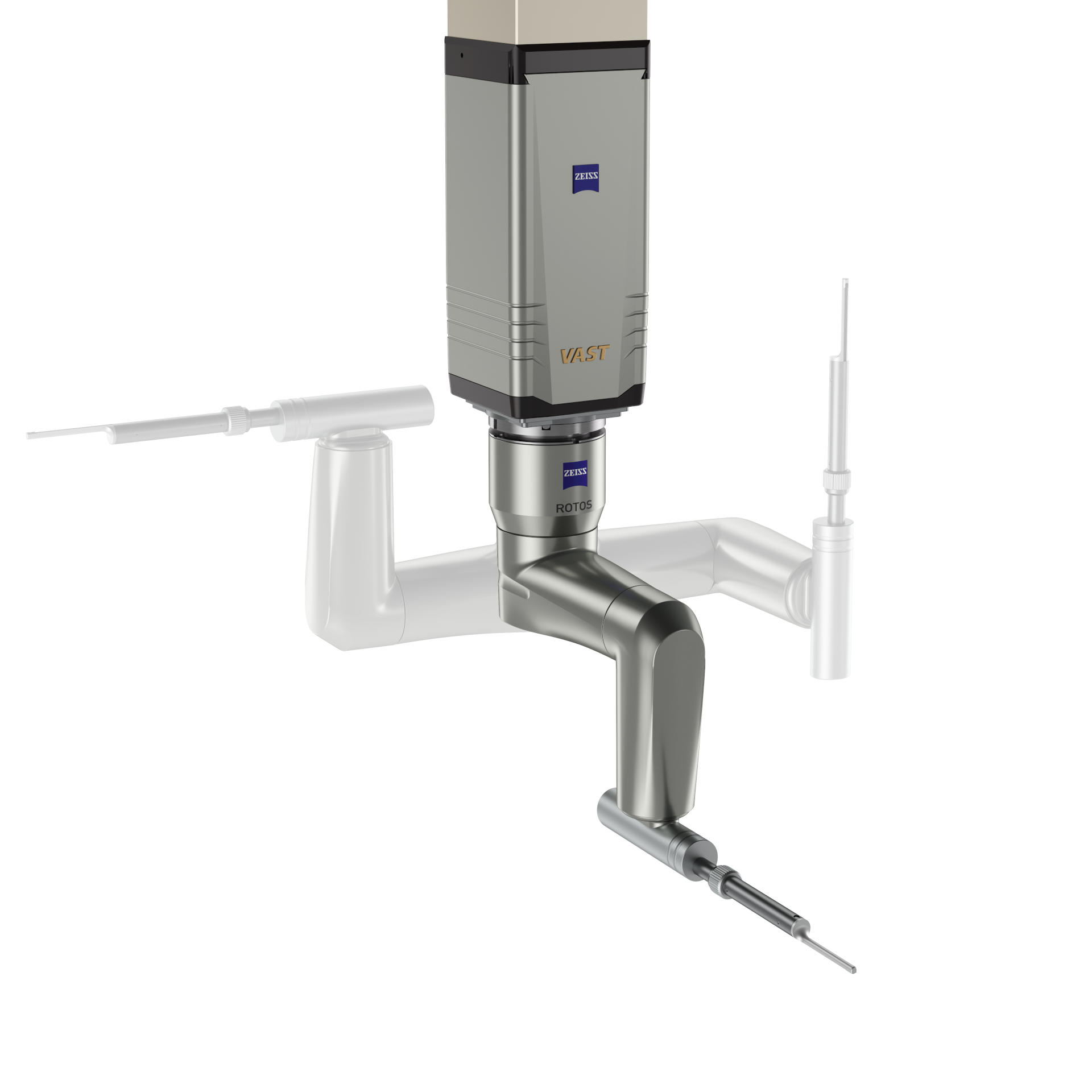

새로운 ZEISS C99m 컨트롤러를 통해 ZEISS PRISMO는 이제 ZEISS ROTOS(거칠기 센서)와 ZEISS LineScan(광학 센서)을 모두 지원하여 조작 유연성을 높입니다.
크기의 범위도 확장되었습니다. 7/9/5에서 16/42/10까지의 일반적인 ZEISS PRISMO 사이즈는 계속 사용할 수 있습니다. 기본 버전은 이제 세 가지 새로운 크기로도 제공됩니다: 16/24/14, 16/30/14 및 16/42/14.
기술 비교
ZEISS PRISMO
|
ZEISS PRISMO verity
|
ZEISS PRISMO ultra
|
ZEISS PRISMO fortis
|
|
---|---|---|---|---|
사용 장소 |
품질 실험실(오프라인) |
생산(오프라인) |
품질 실험실(오프라인) |
품질 실험실(인라인) |
정확도 |
0.9 + L/350μm |
0.7 + L/400μm |
0,5 + L/500 |
0.7 + L/400μm(22°C에서), 최대 2.7 + L /80μm(40°C에서) |
온도 |
19-22°C |
19-22°C |
20-22°C |
TVA(온도 가변 정확도) 사용 시 5-40°C |
ZEISS mass 기술 |
기본 사양 |
기본 사양 |
기본 사양 |
기본 사양 |
DGUV 준수 |
✔ |
✔ |
✔ |
✔ |
구형 모델 개조 |
✔ |
✔ |
✔ |
✔ |
ZEISS PowerSaver |
✔ |
✔ |
✔ |
✔ |
ZVRA 및 ZVR 호환 |
ZVRA(옵션) |
ZVRA(옵션) |
ZVRA(옵션) |
ZVRA(옵션) |
유리 세라믹 저울 |
✔ Robax ®: 해상도 200nm |
✔ ZERODUR ®: 해상도 80nm |
✔ ZERODUR ®: 해상도 20nm |
✔ ZERODUR ®: 해상도 80nm |
크기 |
7/9/5 - 16/42/14 |
7/9/5 - 12/18/10 |
7/10/5 - 16/30/10 |
7/12/7 - 12/18/10 |
성능 요약
최고의 속도와 민첩성을 위한 성능 드라이버
ZEISS CMM Acceleration Mode for Aerospace Applications
ZEISS PRISMO 7/12/7 fortis 특별 옵션
터빈 블레이드 및 블리스크와 같은 엔진 구성 요소의 필수 품질 검사에는 엄격한 품질 보증 요건이 적용됩니다. 총 생산 비용의 20%, 총 생산 시간의 25%를 차지하기 때문에 비용과 시간이 매우 많이 소요됩니다. 측정 정확도의 저하 없이 측정 프로세스의 속도를 높이면 산업 전체에 상당한 잠재적 비용 절감 효과를 가져올 수 있습니다. 이 솔루션은 ZEISS CMM Acceleration Mode for Aerospace Applications라고 합니다.
ZEISS PRISMO 7/12/7 fortis에 사용할 수 있는 ZEISS CMM Acceleration Mode for Aerospace Applications는 ZEISS VAST Rotary Table Axis (ZVRA) 및 ZEISS VAST Rotary Table (ZVR) 두 가지 옵션과 필요한 경우 사용 지원을 위한 특별 패키지를 제공합니다. ZVRA는 회전 테이블 축의 빠른 정의로 훨씬 더 높은 정확도를 보장합니다. ZVR은 회전 테이블의 이동 속도를 높여 측정 프로세스와 신뢰할 수 있는 측정 결과를 제공합니다.
ZEISS TS
ZEISS PRISMO 제품군을 위한 새로운 심압대

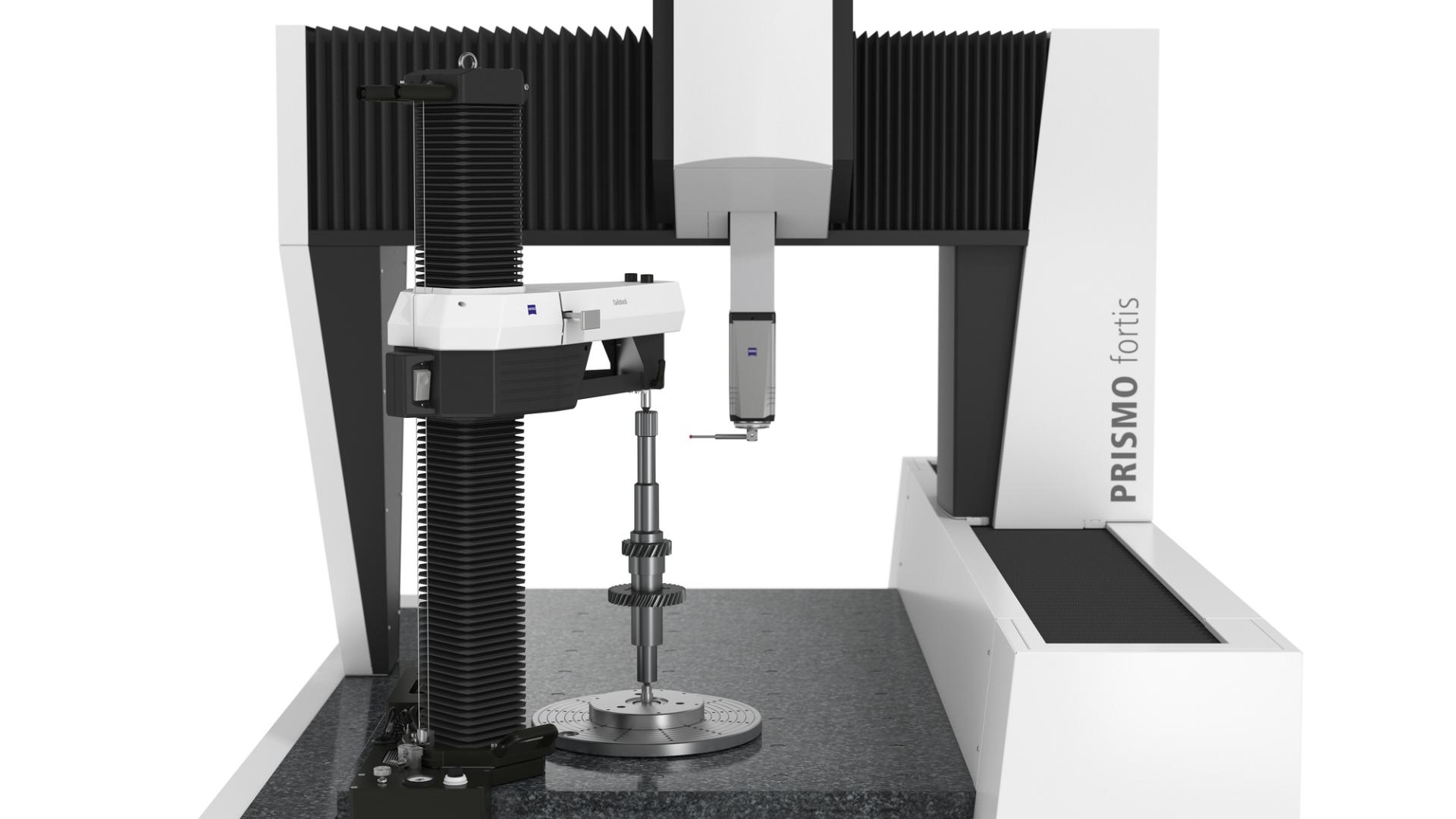

ZEISS 심압대를 사용하면 물결 모양의 측정 대상을 팁 사이에 고정할 수 있습니다. 예를 들어 기어 샤프트, 웜 샤프트, 크랭크 샤프트, 캠 샤프트, 회전자 등을 변형 없이 고정하고 최상의 방법으로 측정할 수 있습니다. 이러한 최적의 접근성 덕분에 한 번의 클램핑 작업으로 완벽한 측정을 수행할 수 있습니다. ZEISS TS는 상호 교환이 가능한 인터페이스를 갖추고 있어 필요한 경우 심압대를 측정 범위에서 빠르게 설정할 수 있습니다. 에어 베어링이 장착된 고정밀 ZEISS RT-AB-600 회전 테이블과 함께 사용하면 범용 좌표 측정기를 특수 샤프트 측정기로 빠르고 유연하게 업그레이드할 수 있습니다. ZEISS TS는 TS-7 및 TS-10의 두 가지 Z 사이즈로 제공되며, ZEISS PRISMO 제품군의 일부 버전과 일치하도록 설계되었습니다.

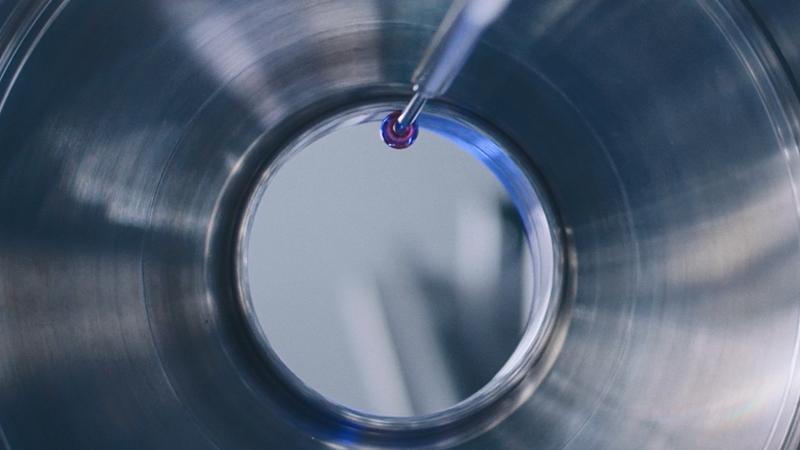

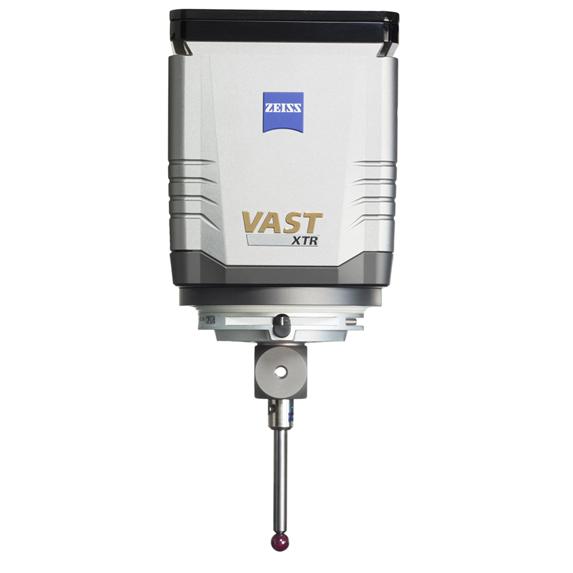

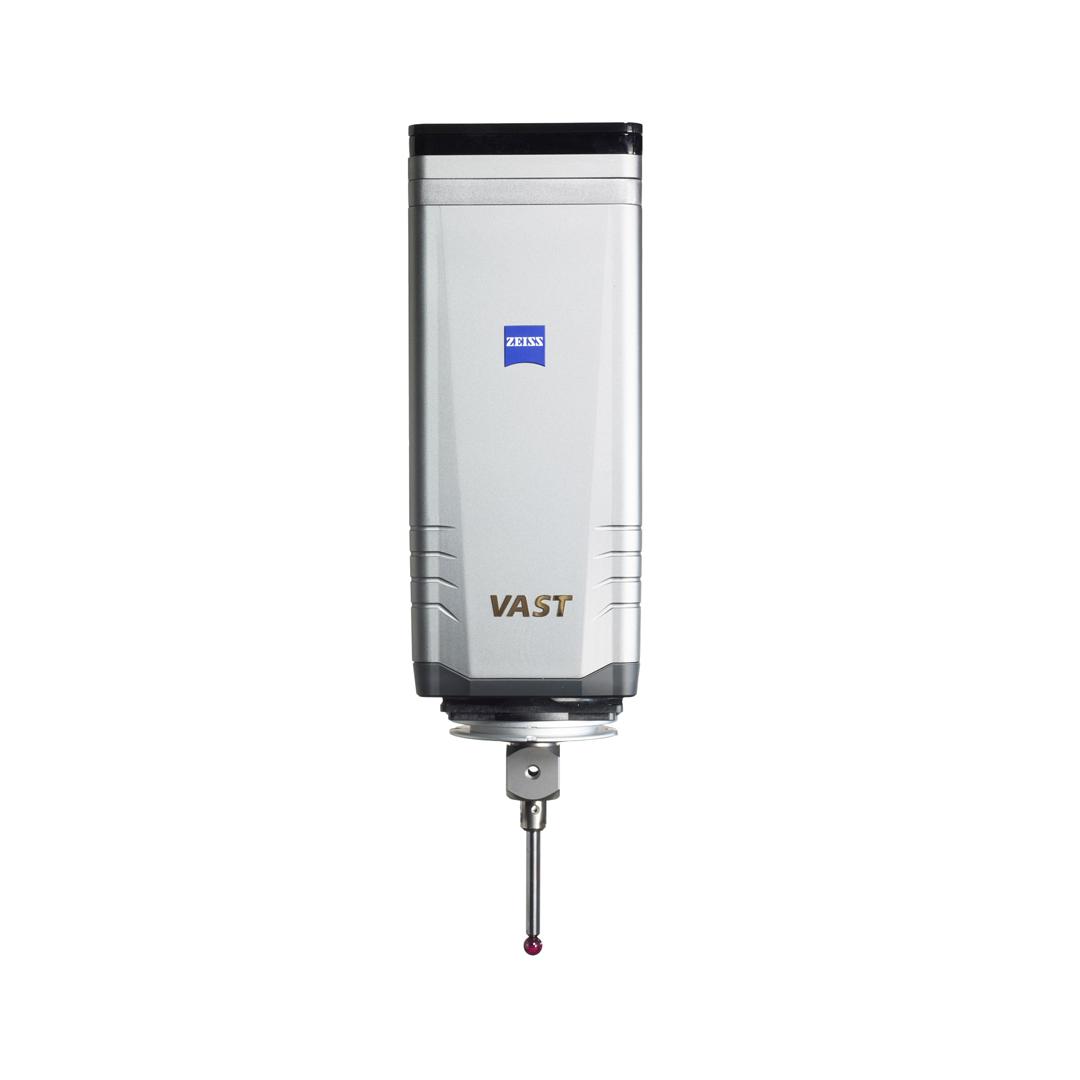

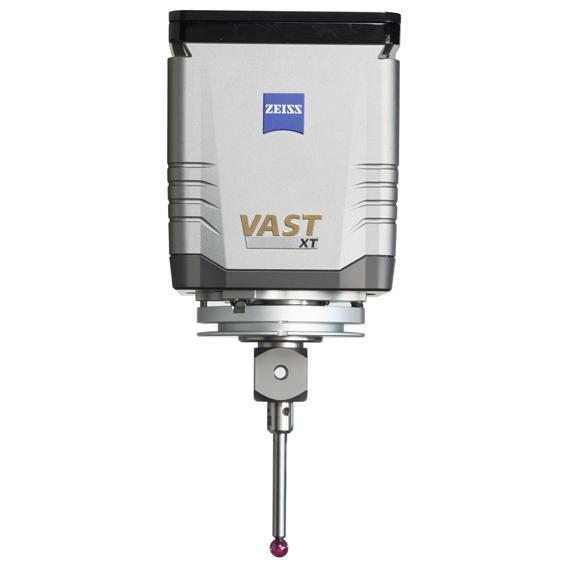

ZEISS VAST navigator
빠른 스캐닝 속도
파라미터 선택 시 사용자 오류를 방지하기 위해 최적의 스캔 속도를 자동으로 구성합니다. 더 빠른 스캔 속도, 일관된 정확도, 신뢰할 수 있고 반복 가능한 결과를 보장합니다.
ZEISS CALYPSO 소프트웨어
치수 계측용 소프트웨어

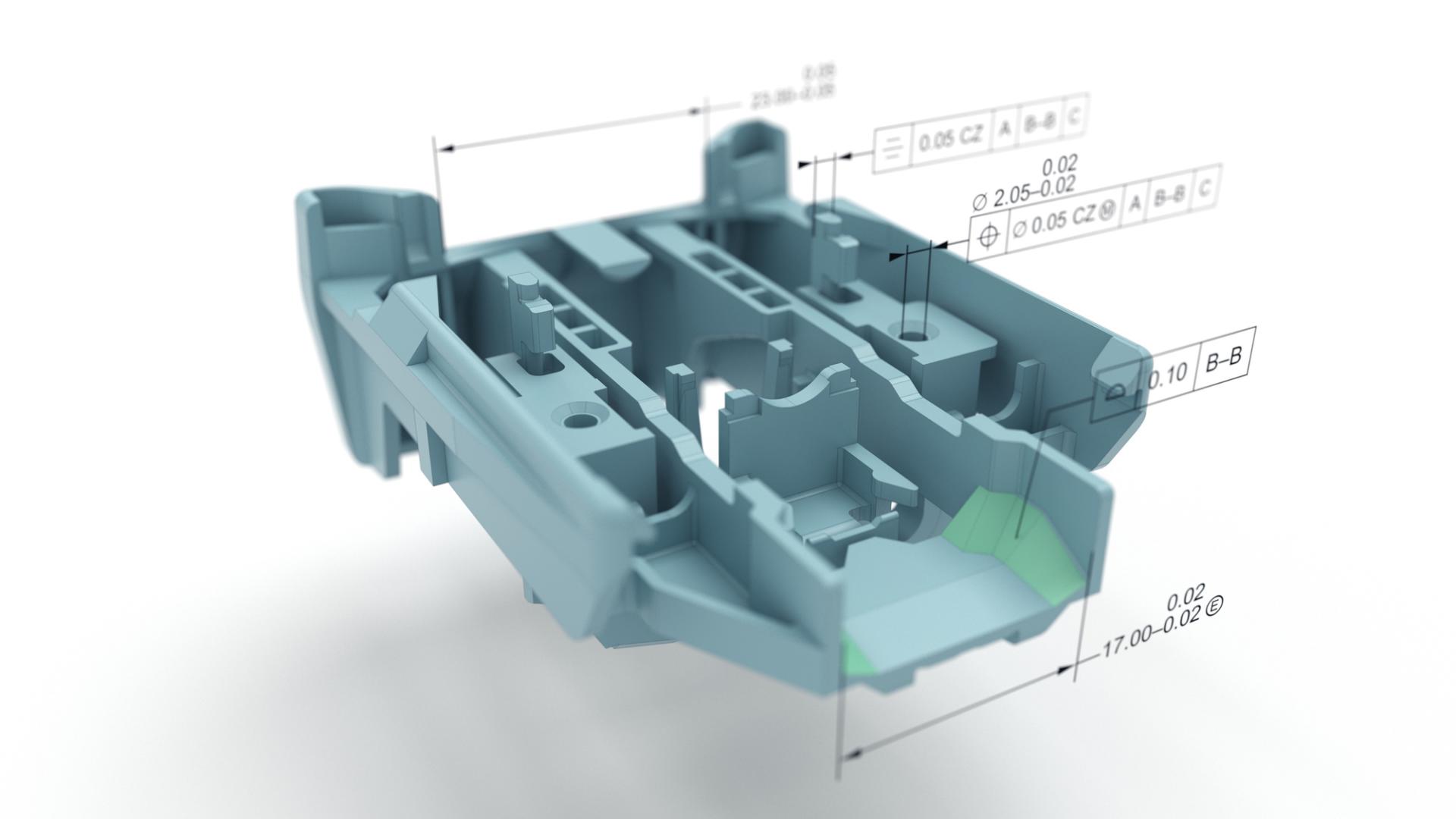

ZEISS CALYPSO는 표준 형상을 간단하고 빠르고 안정적으로 측정합니다. 원하는 기능을 클릭하여 측정 플랜을 쉽게 프로그래밍할 수 있습니다. 소프트웨어가 자동으로 최적의 이동 경로를 생성합니다. 수많은 옵션 확장 덕분에 ZEISS CALYPSO는 ZEISS CALYPSO VAST probing 및 ZEISS CALYPSO pallet optimizer와 같은 특수 요구 사항에 적합한 툴도 제공합니다. 이러한 기능을 사용하면 최대 25% 더 빠르게 측정을 수행할 수 있습니다.

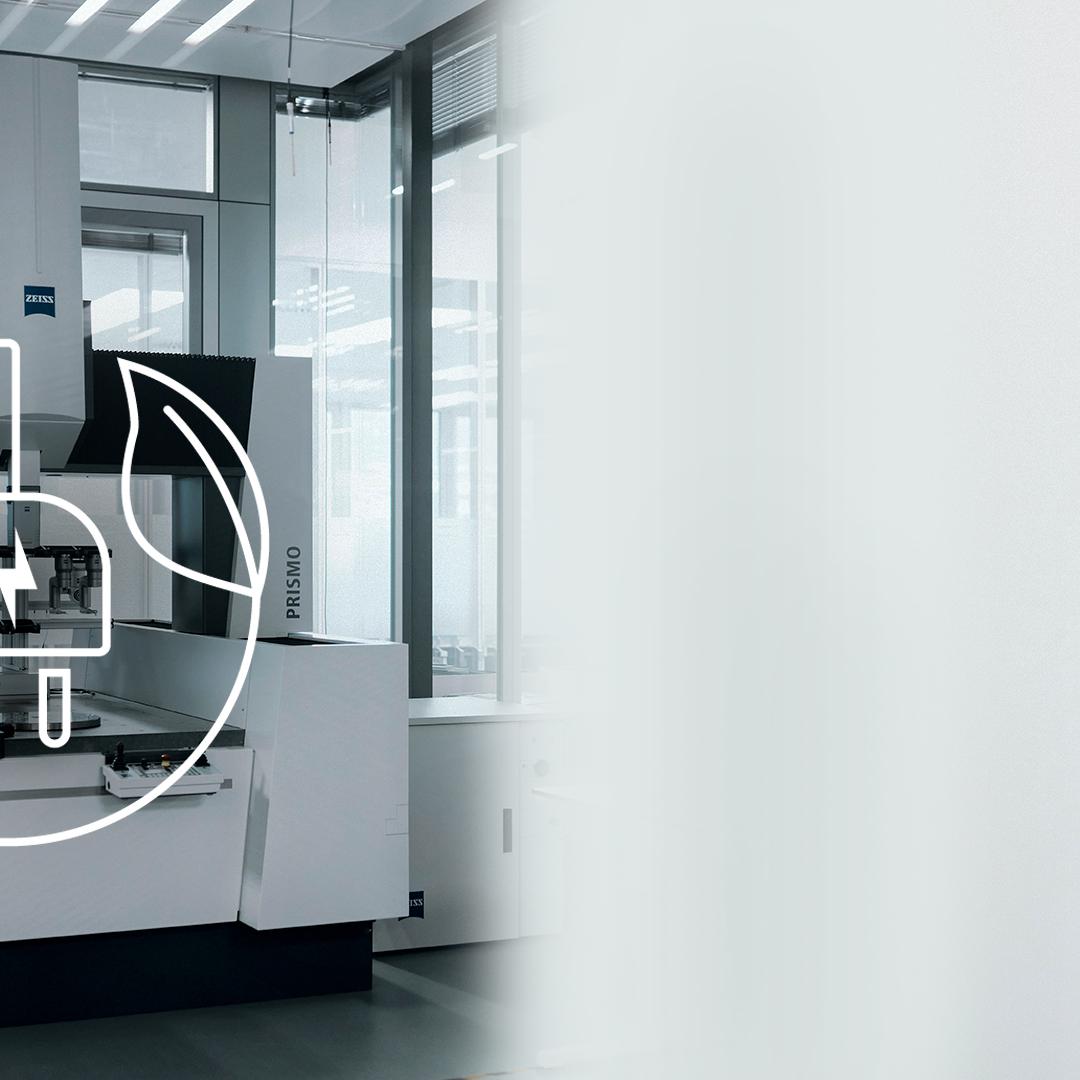

측정 프로세스의 지속 가능성을 높이는 ZEISS PRISMO
모든 머신 사용의 핵심은 에너지 소비로, 이는 적극적인 활용 단계에서 중요한 역할을 하며 환경 균형에 큰 영향을 미칩니다. 에너지 절약 기능과 새롭게 개발된 에너지 효율적인 제어 시스템 덕분에, ZEISS PRISMO는 산업용 측정 기술 분야에서 효율적인 자원 소비의 대표적인 예입니다. 내구성을 상징하는 ZEISS PRISMO 제품군은 정밀도, 속도 및 지속 가능성 측면에서 새로운 표준을 제시합니다.
새로운 세대의 ZEISS PRISMO fortis를 설치하기 전까지는 속도와 정확성은 항상 서로 다소 상충되는 측면이 있었습니다.
