ZEISS CONTURA

미래와 현재의 모든 과제를 맞이할 준비가 되었습니다

ZEISS CONTURA를 사용하면 오늘 내일의 측정 요건에 대해 준비할 수 있습니다: 새로운 세대에는 다용도 센서 시스템 기술이 탑재되어 있으며 공통 인터페이스 덕분에 몇 단계만 거치면 서로 다른 센서 기술 간에 간단하게 전환할 수 있습니다. 유연한 회전 테이블을 사용한 4개의 축 측정, 자동 프로브 교환 시스템, (온도 범위 확대를 위한) HTG 옵션 등의 혁신적 옵션 외에도 이 기기는 최고의 성능, 인체 공학적 측면과 미래에 대한 안전성도 제공합니다.

다양한 사용 분야를 위한 다용도 센서 기술
신뢰할 수 있는 정확도의 향상된 측정 속도
인체공학적인 편안함과 공간 최적화를 위한 디자인

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

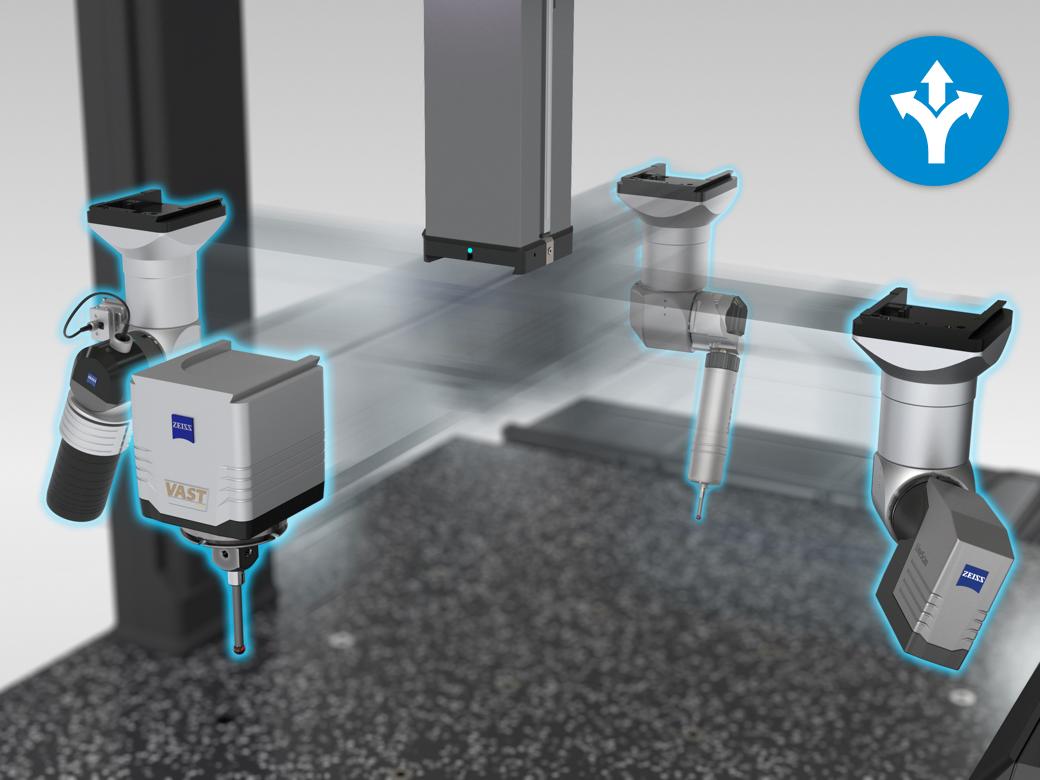

다용도 센서 시스템 기술을 사용한 다양한 기능

ZEISS CONTURA는 광범위한 센서로 구성되어, 모든 사용 분야와 모든 요건에 적합한 센서 또는 센서 시스템을 제공합니다. 다용도 센서 시스템 기술을 사용하면 하나의 측정 기기에서 많은 수의 ZEISS 센서를 높은 정밀도로 조작하고 신속하게 교체할 수 있습니다: 관절형 프로브 홀더 또는 고정 프로브 구성, 광학 또는 접촉식, 패시브 또는 액티브 센서 - ZEISS CONTURA는 이러한 방식으로 유연성을 극대화합니다.

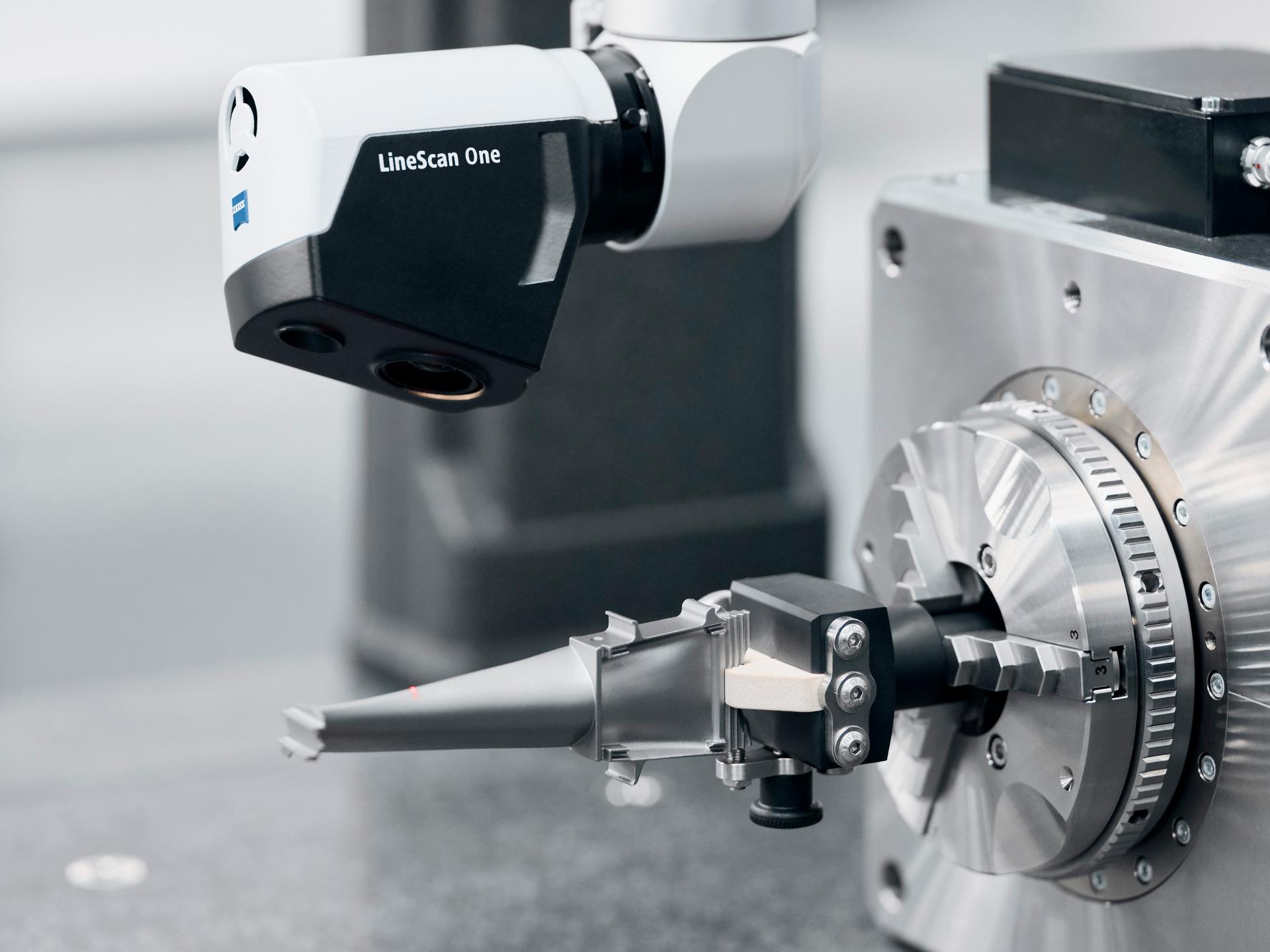

ZEISS LineScan One을 사용한 광학 측정

ZEISS 회전 테이블 RT-RB 100-1과 함께 사용하면 ZEISS CONTURA가 이제 4축 모드에서 광학 측정을 수행할 수 있습니다. 이를 통해 유연성과 생산성이 향상됩니다.

ZEISS CONTURA의 장점 알아보기

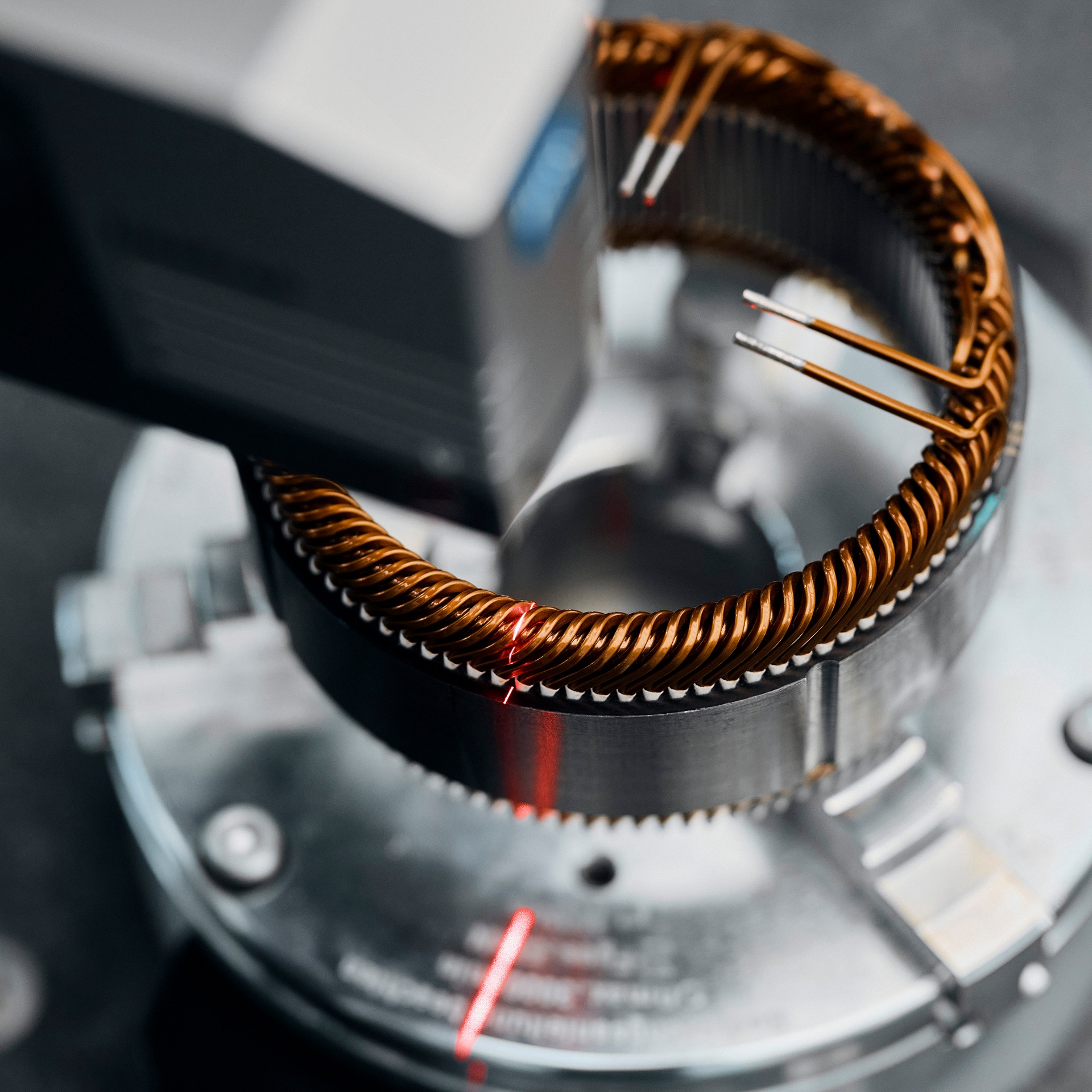

광학 센서

ZEISS CONTURA는 2D 이미지 센서에서 백색광 센서, 삼각측정 레이저에 이르기까지 다양한 접촉식 및 광학식 측정 작업을 결합하여 한 기기에서 실행합니다. ZEISS CONTURA를 통해 광학 센서의 세계가 새롭게 열립니다.

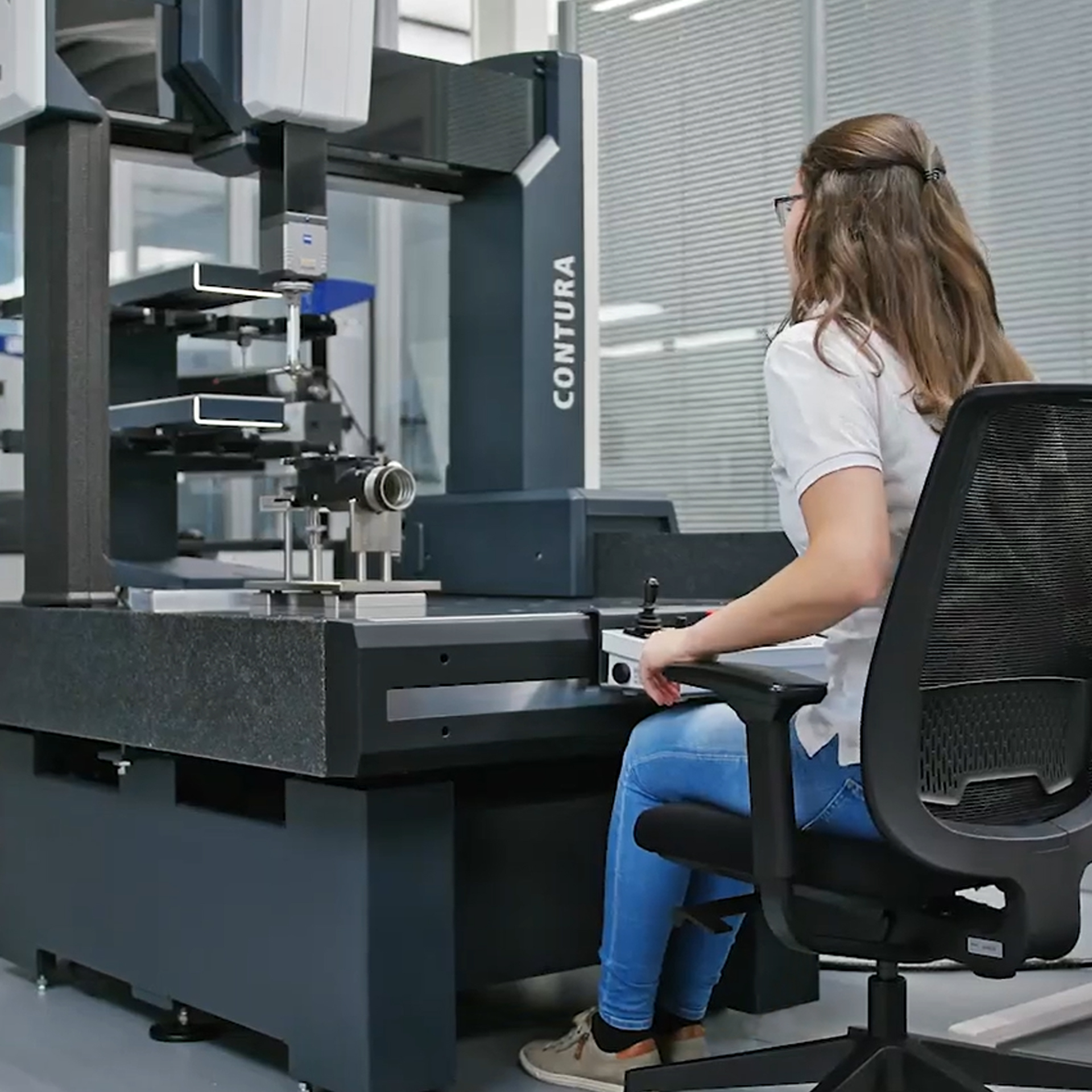

인체공학

소형 측정 공간에서는 사용 가능한 공간에 맞게 조정된 측정 장치가 필요합니다. 좌표 측정기의 높이와 폭이 최적화되고, 인체공학을 고려하여 특수 기능이 정교하게 고안되어, 사용자는 편안하게 작업할 수 있습니다.

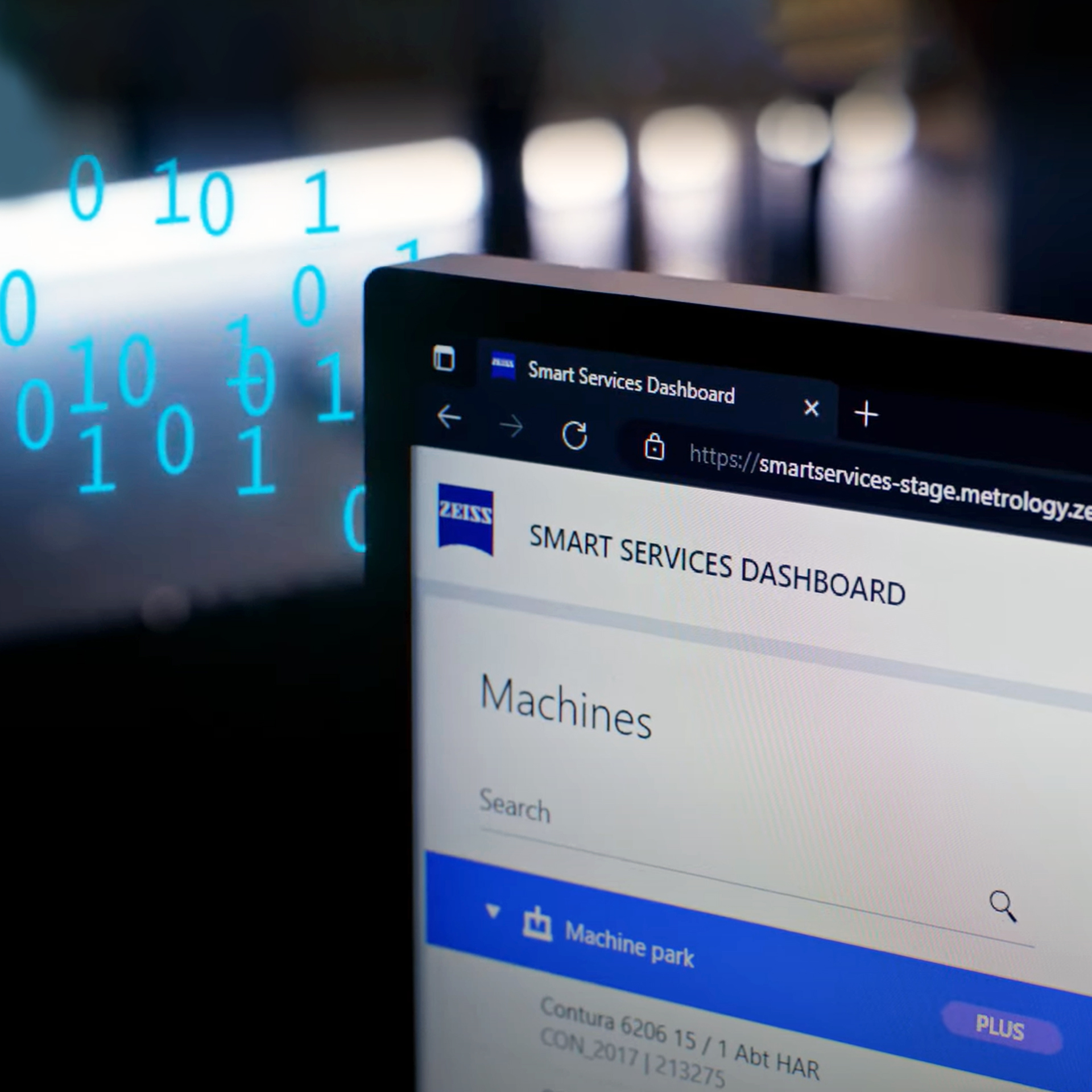

미래 지향적

ZEISS CONTURA는 인더스트리 4.0을 위한 준비를 완료했습다. ZEISS Smart Services의 다양한 디지털 서비스를 통해 기기의 작업을 이동 중에도 실시간으로 모니터링할 수 있습니다.

ZEISS Smart Services

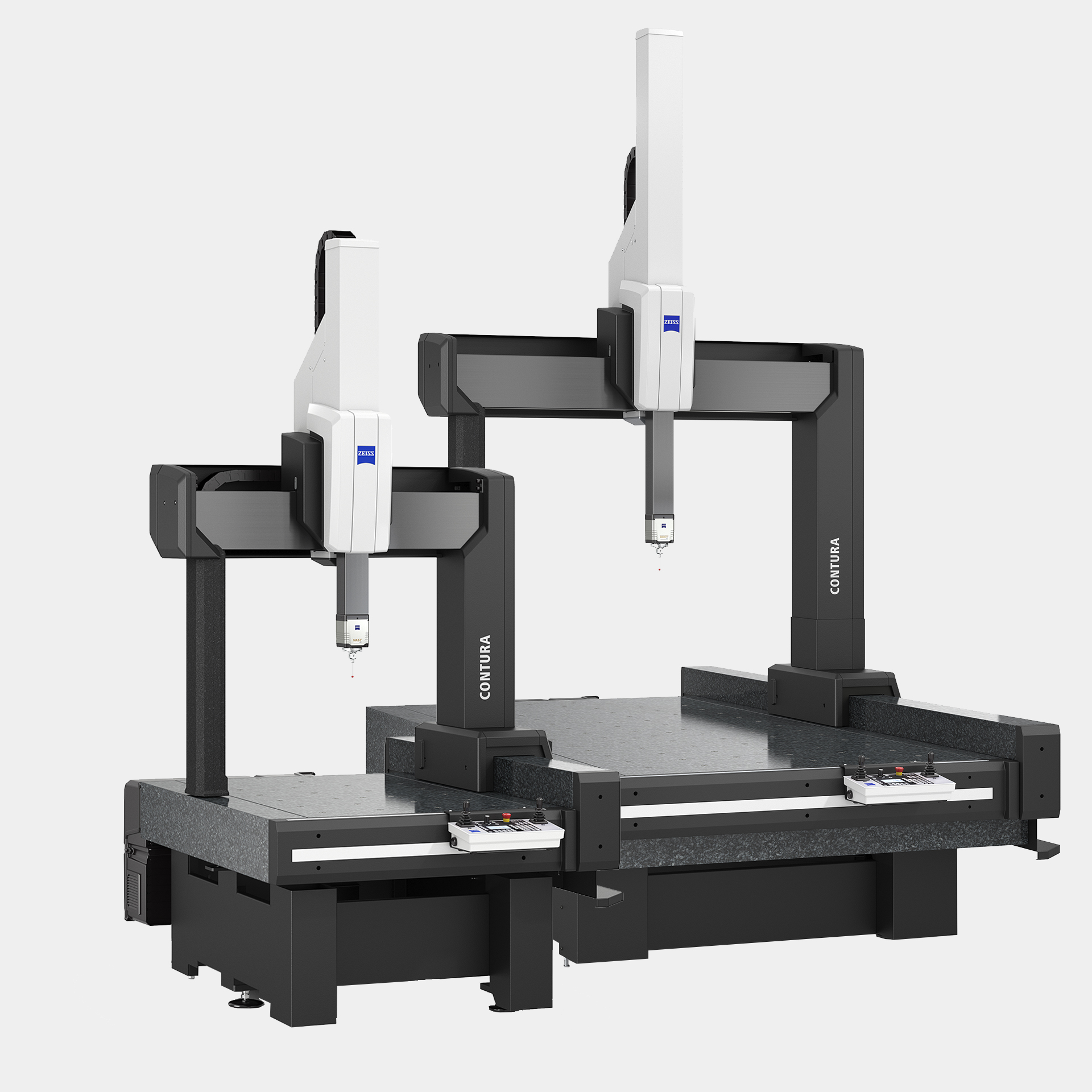

크기

측정 과제가 변화함에 따라 사용 크기에 대한 요구 사항도 달라질 수 있습니다. 대형 공작물에 대한 이러한 변화하는 요건을 충족하기 위해 ZEISS CONTURA는 최소 크기 7/7/6부터 최대 크기 12/24/10까지 다양한 크기로 제공됩니다.

성능

ZEISS CONTURA를 사용하면 측정 시간을 최소로 단축하면서 신뢰할 수 있는 정확도를 유지할 수 있습니다. ZEISS VAST 측정 헤드와 함께 ZEISS VAST navigator 또는 ZEISS VAST performance 등의 기능을 통해 이러한 정확도가 보장됩니다.

ZEISS VAST performance를 탑재한 ZEISS CONTURA

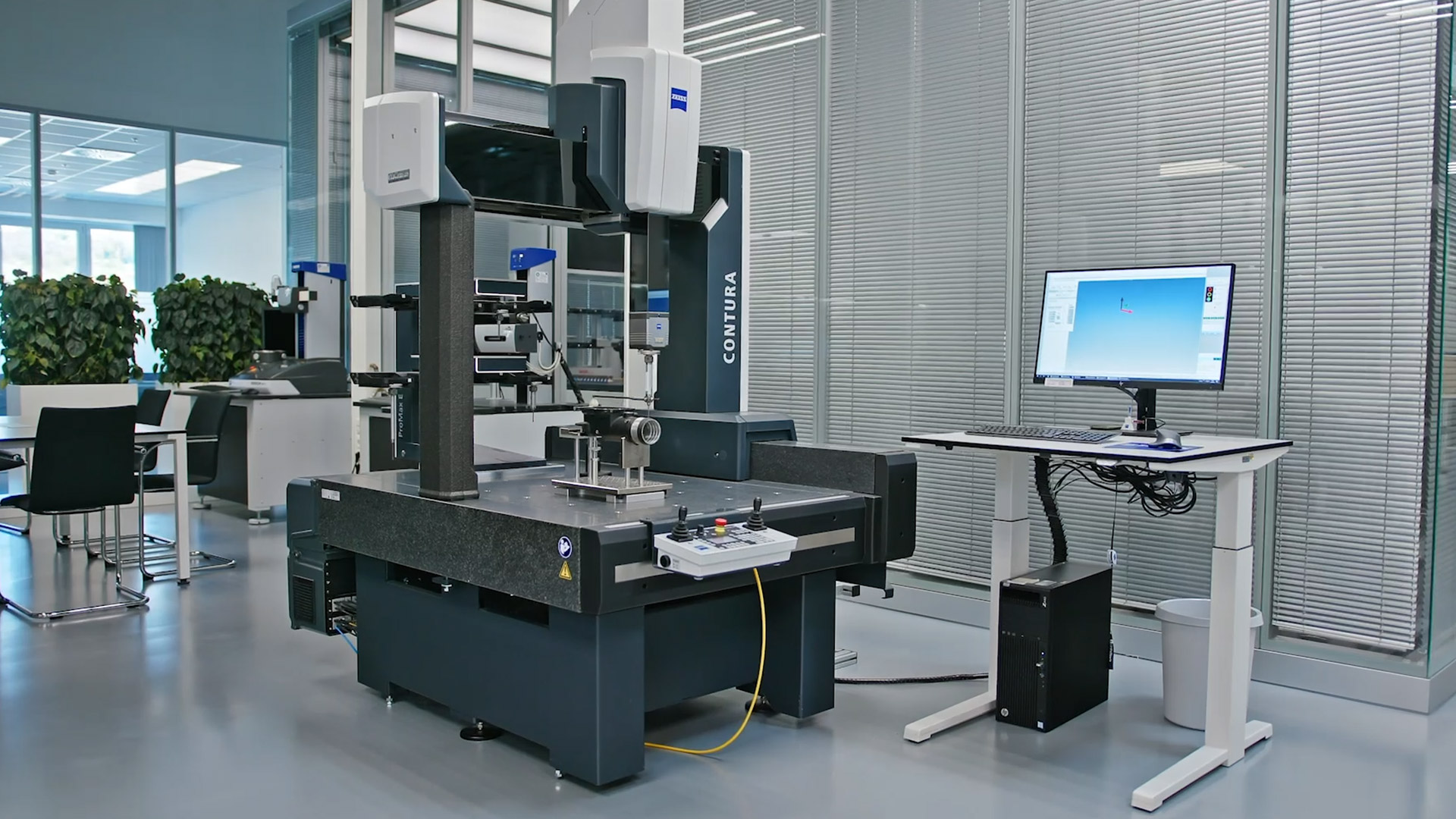

VAST navigator를 탑재한 ZEISS CONTURA

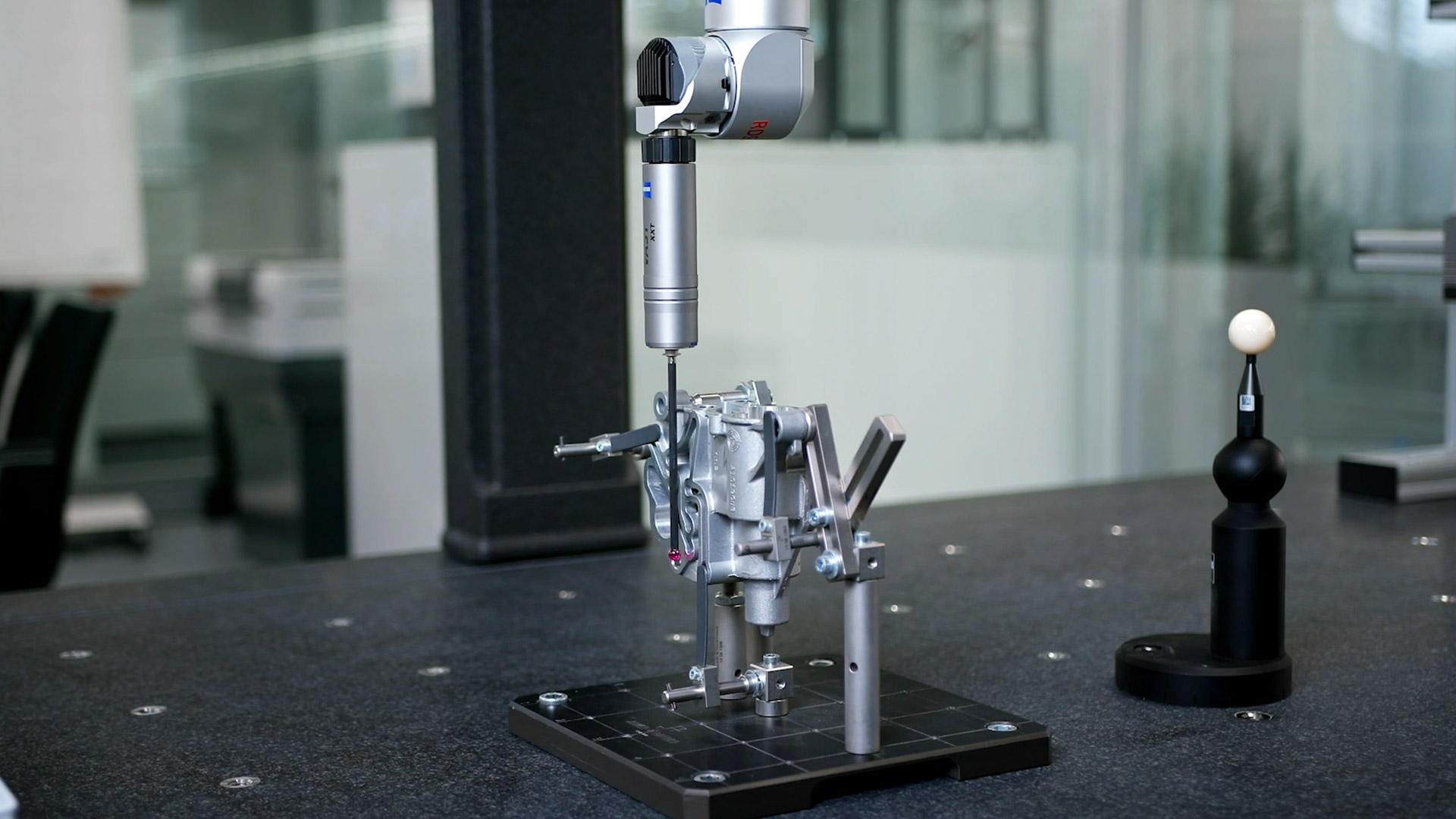

Fly Mode를 탑재한 ZEISS CONTURA

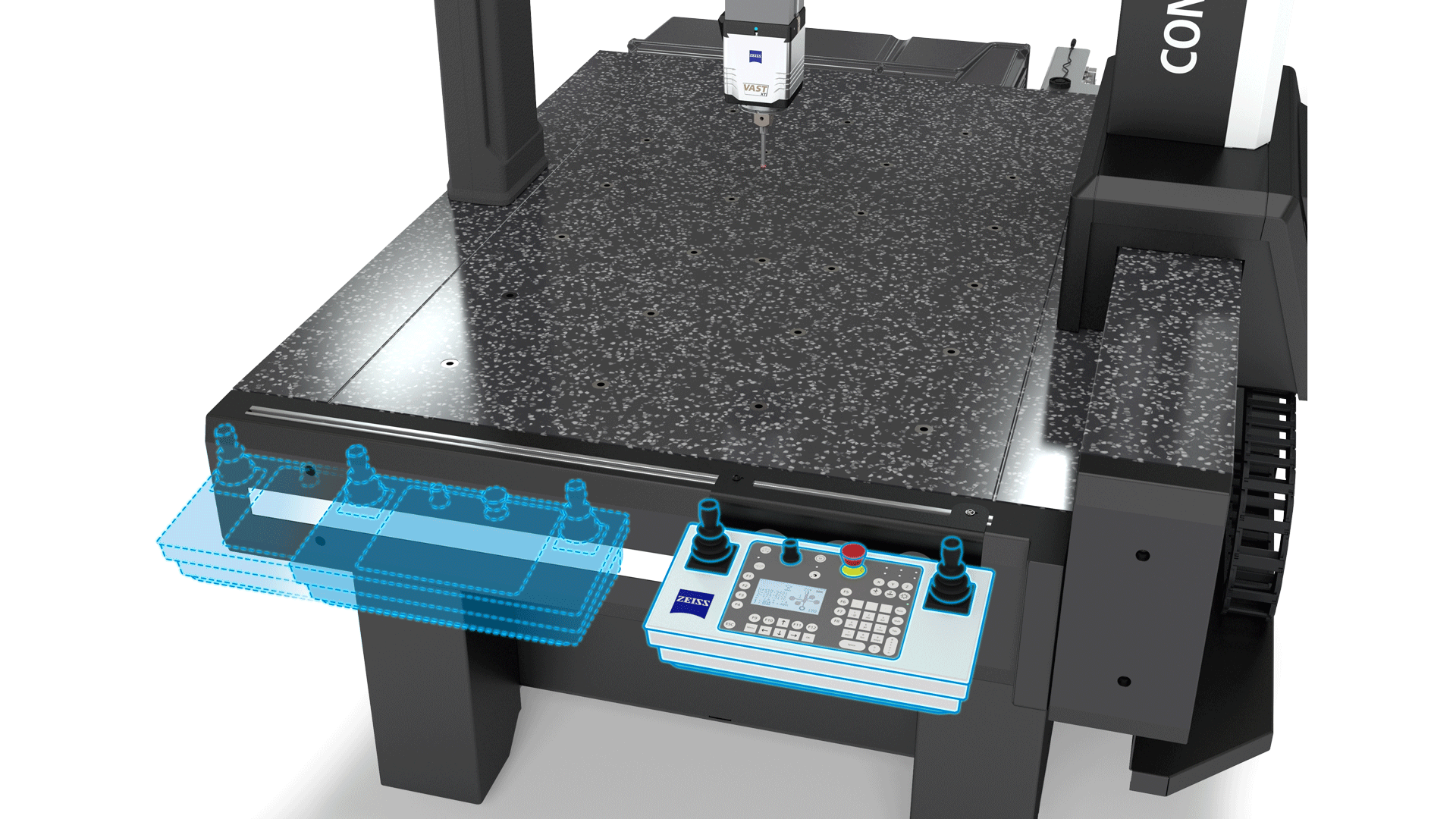

인체공학

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

ZEISS VAST performance를 탑재한 ZEISS CONTURA
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

VAST navigator를 탑재한 ZEISS CONTURA
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

Fly Mode를 탑재한 ZEISS CONTURA
인체공학

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

옵션

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

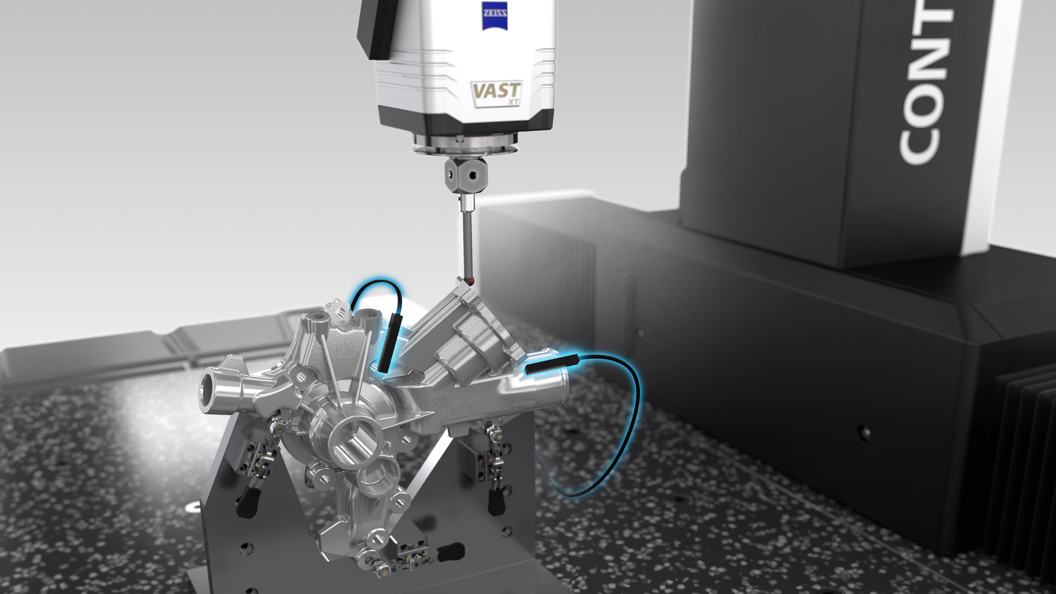

HTG(높은 온도 구배)

HTG(높은 온도 구배) 옵션과 함께라면 ZEISS CONTURA에게 더 넓은 온도 범위도 문제가 되지 않습니다. 새로운 ZEISS CONTURA는 플로팅 글라스 세라믹 저울 덕분에 열 변화를 견뎌내므로, 측정 정확도를 유지하면서 온도 안정성이 보장됩니다.
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

회전 테이블

새로운 유연한 회전 테이블을 필요에 따라 측정 범위 안에 표면 장착 방식으로 설치할 수 있으며, 그런 다음 편리하게 측정 범위 밖으로 이동시킬 수 있습니다. 이 옵션을 이용하면 4개의 축에서 측정할 수 있습니다.
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

ProMax E

ProMax E 옵션으로 ZEISS는 자동 프로브 교환 매거진을 제공하여 프로브 교환 중에도 측정 범위가 완전히 보장됩니다. 이 매거진은 측정 범위로 자동으로 이동하여, 프로브 시스템을 안전하고 정확하게 교체합니다.

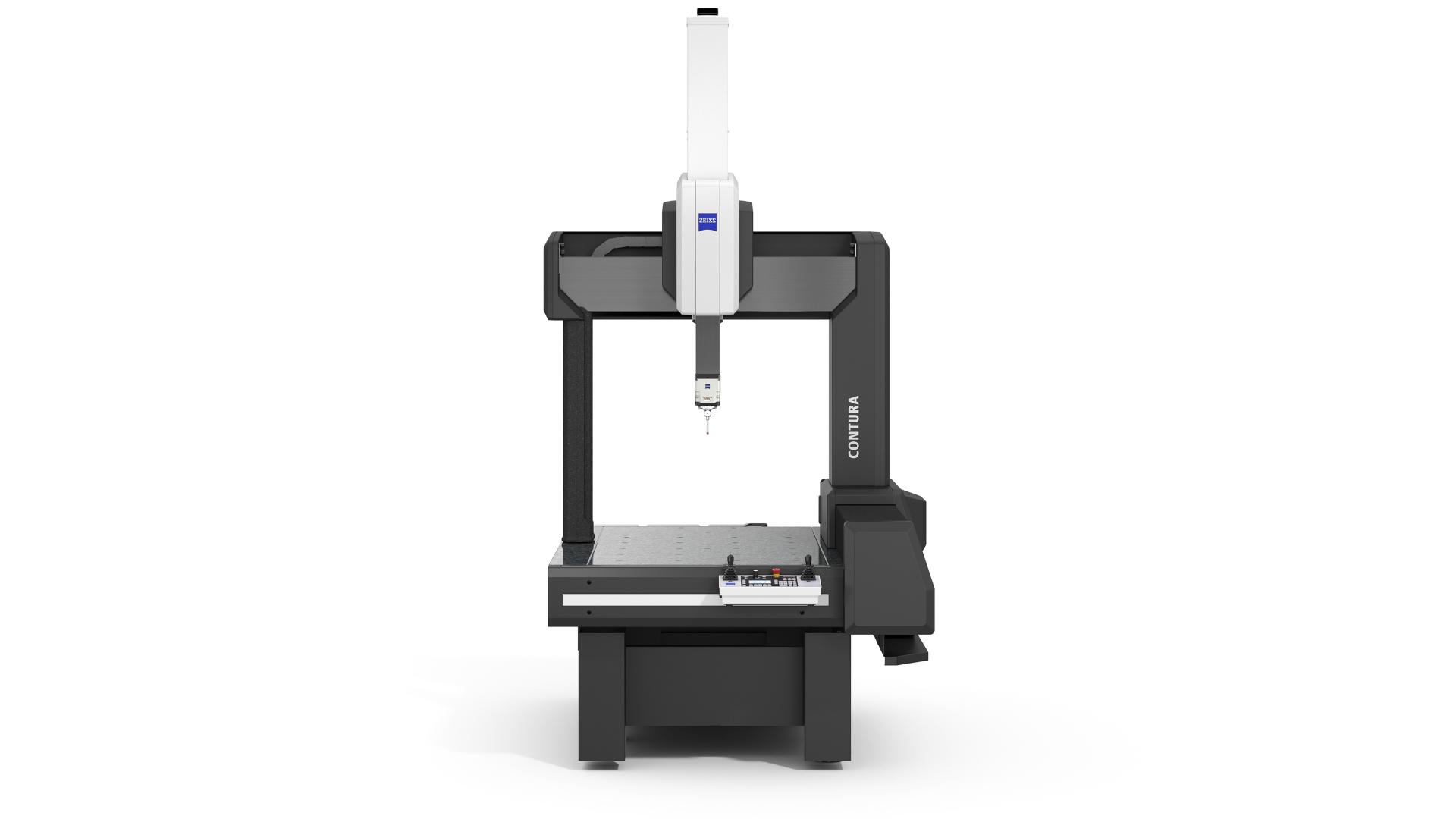

추가 옵션

벨로우즈: ZEISS CONTURA에게 먼지는 문제가 되지 않습니다! ZEISS는 보호 벨로우즈를 옵션으로 제공하며, 이는 추가 장착할 수도 있습니다. 이 벨로우즈는 Y-가이드 빔에서 네 가이드 레벨 모두를 덮습니다.

안전 위치: ZEISS CONTURA가 오토메이션 프로세스에 통합된 경우 Mini-SiPos 옵션과 함께 제공될 수 있습니다. 장비가 안전한 위치에 있거나 두 번째 부품이 안전한 위치에 있을 때, 관련 정보와 함께 프로토콜이 두 번째 부품(기중기 또는 로봇)으로 전송됩니다. 이로써 부품 간의 원치 않는 상호작용을 방지할 수 있습니다.

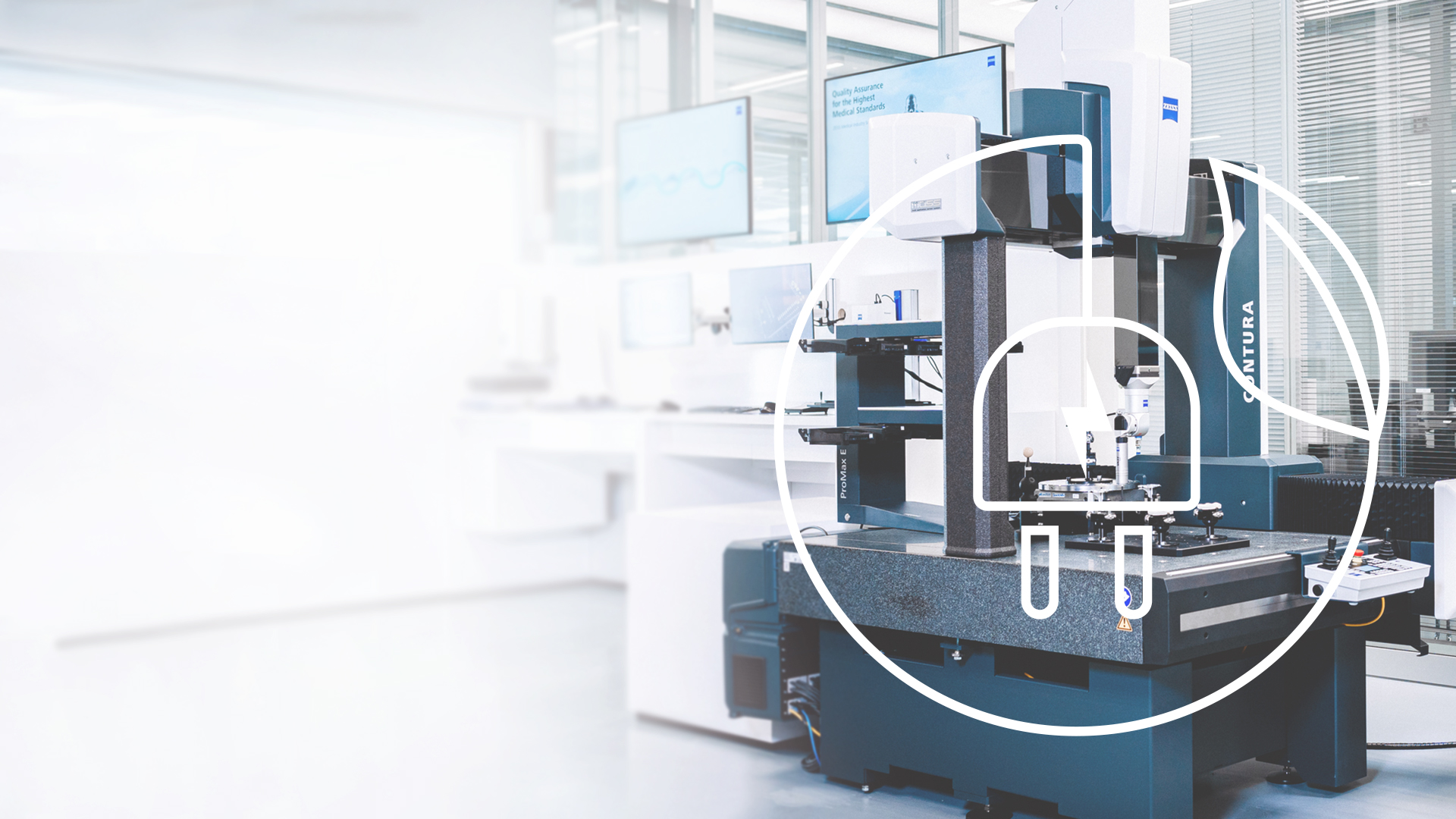

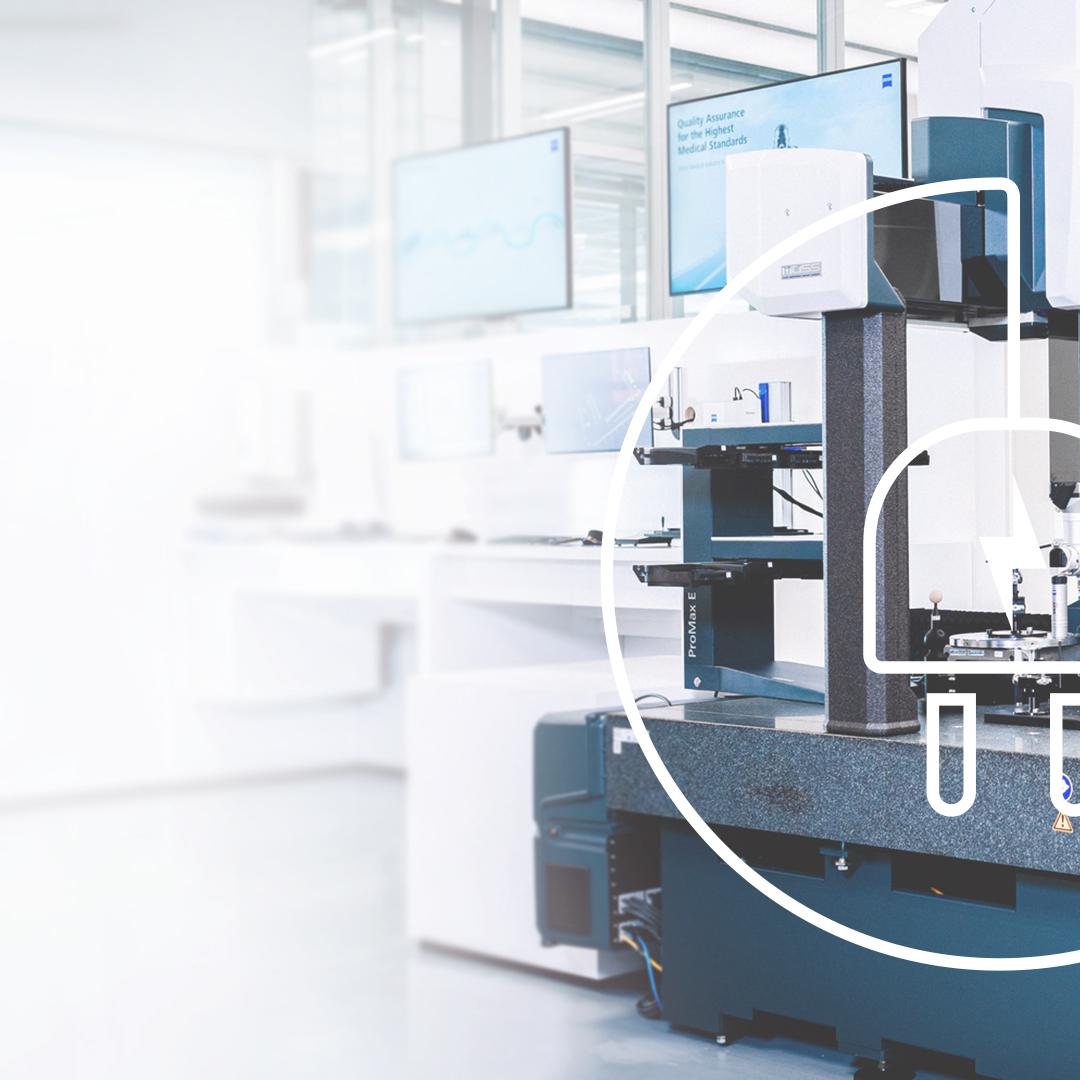

측정 프로세스의 지속 가능성을 높이는 ZEISS CONTURA

모든 기계의 수명 주기의 핵심인 에너지 소비량은 사용 단계에서 중추적인 역할을 하며 환경 발자국에 큰 영향을 미칩니다. ZEISS CONTURA는 에너지 절약 기능을 통합하여 효율적인 자원 소비의 모범을 보입니다.

지속 가능성 기능

ZEISS PowerSaver 기능을 사용하면 장비를 사용하지 않을 때 전원 공급에서 분리되어 다운타임 동안 전력 소비량을 0으로 줄일 수 있습니다. 사용자는 특정 시간에 ZEISS PowerSaver의 활성화를 정의할 수 있습니다.

ZEISS AirSaver는 추가적인 절약을 보장하고 사전 설정된 시간이 지나면 압축 공기를 자동으로 차단합니다.

기술 데이터

	ZEISS CONTURA
크기(dm)	다양한 크기 X: 7 -12 Y: 7 - 24 Z: 6 - 10
정확도	1.4 + L/350 µm
프로브	다용도 센서 시스템 기술로 인한 폭 넓은 프로브 ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT
최대 공작물 무게	730~1200 kg(크기에 따라 다름)
소프트웨어	ZEISS CALYPSO
