기어 측정 서비스

측정 작업에 대한 전문 지원

수십 년간 축적된 장비 기술 경험을 바탕으로 측정 작업에 대한 전문적인 지원을 제공하며, 각 용도에 적합한 측정 절차를 찾아드립니다. 측정 솔루션은 각 용도에 따라 다릅니다. 로터리 테이블과 스타 스타일러스 시스템을 사용하거나 사용하지 않고 측정하거나 팬 스타일러스 시스템을 사용하여 수평으로 측정할 수 있습니다.

넓은 측정 범위

ZEISS 좌표 측정 시스템과 ZEISS GEAR PRO 소프트웨어를 사용하면 외경 3미터, 무게 16톤까지 모든 일반 기어 휠 유형의 표준에 따라 측정하고 분석할 수 있습니다.

자세히 보기

표준 준수

기어 측정 분석은 DIN, ISO, AGMA, JIS 등의 국내 및 국제 표준 또는 사용자 정의 공차를 준수합니다.

설계-실제 비교

CAD 모델이 제공되면 표준 기어 휠 다이어그램 외에도 ZEISS METROTOM 컴퓨터 단층 촬영 시스템을 사용하여 플라스틱으로 만들어진 기어의 설계-실제 비교를 생성할 수도 있습니다.

자세히 보기

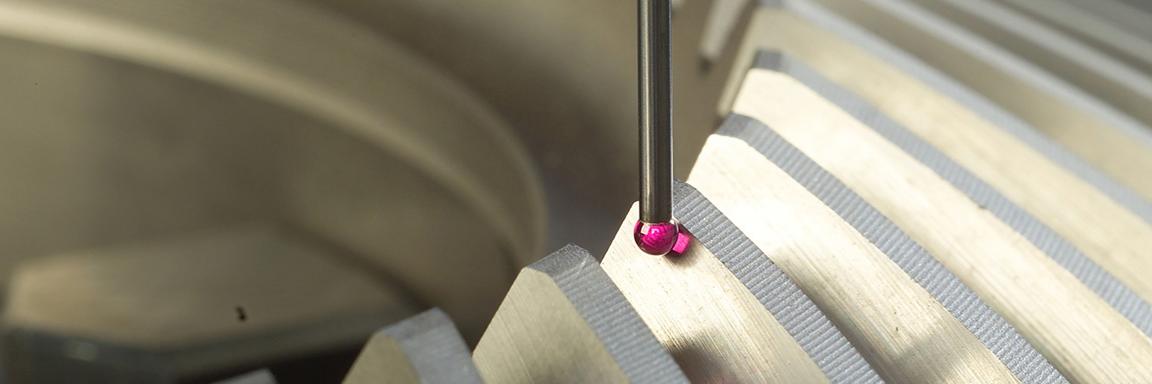

기어 측정

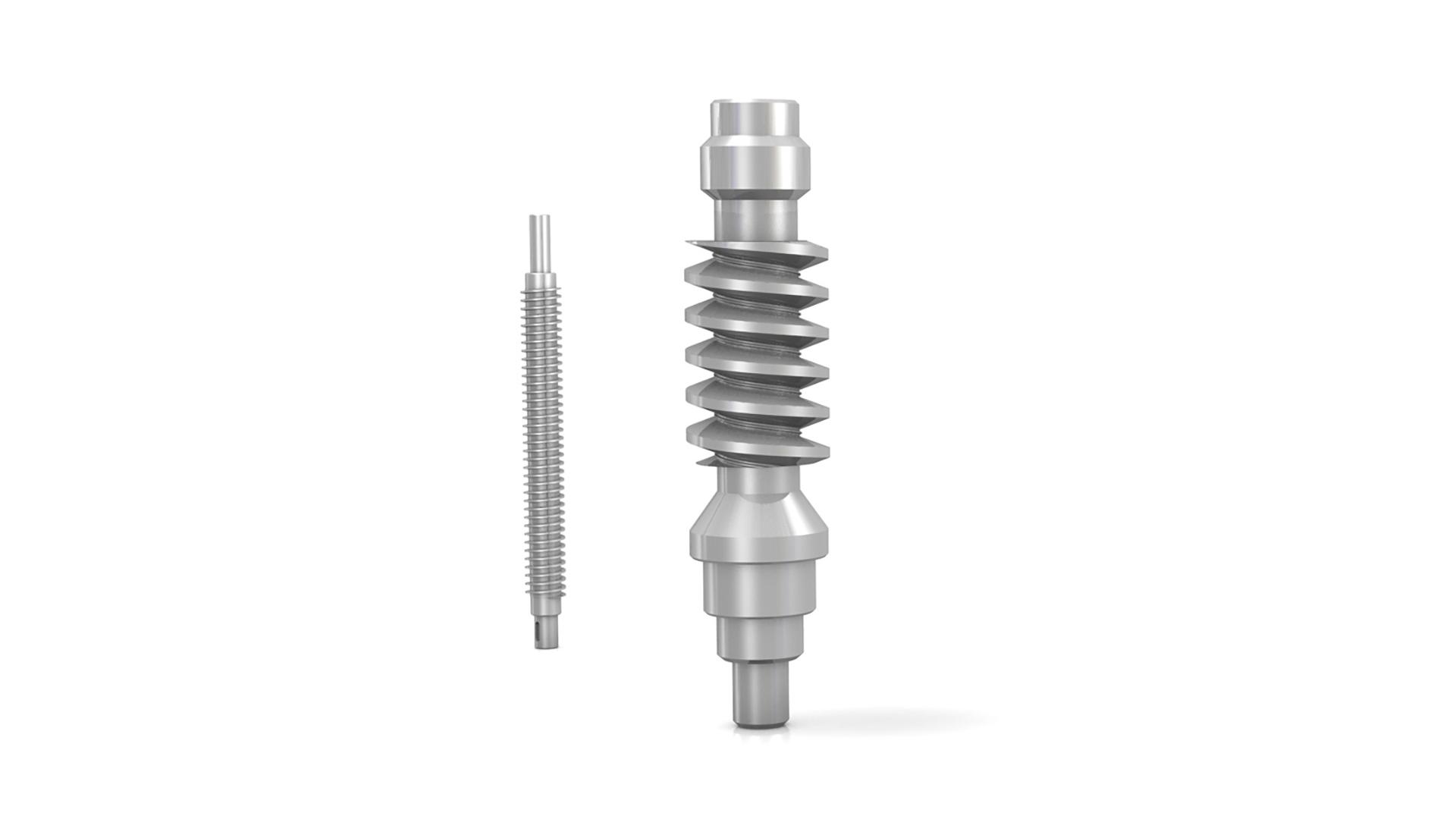

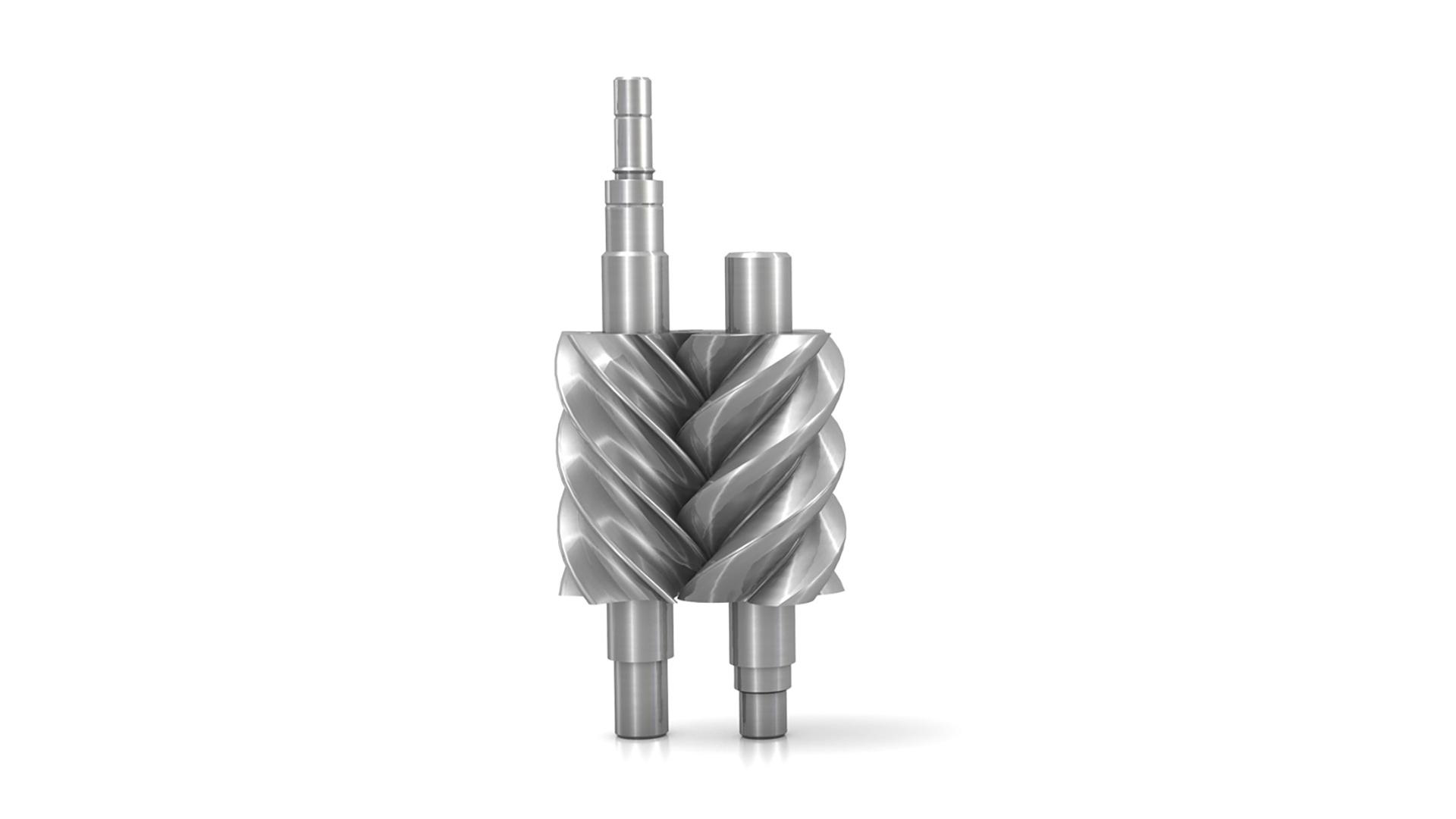

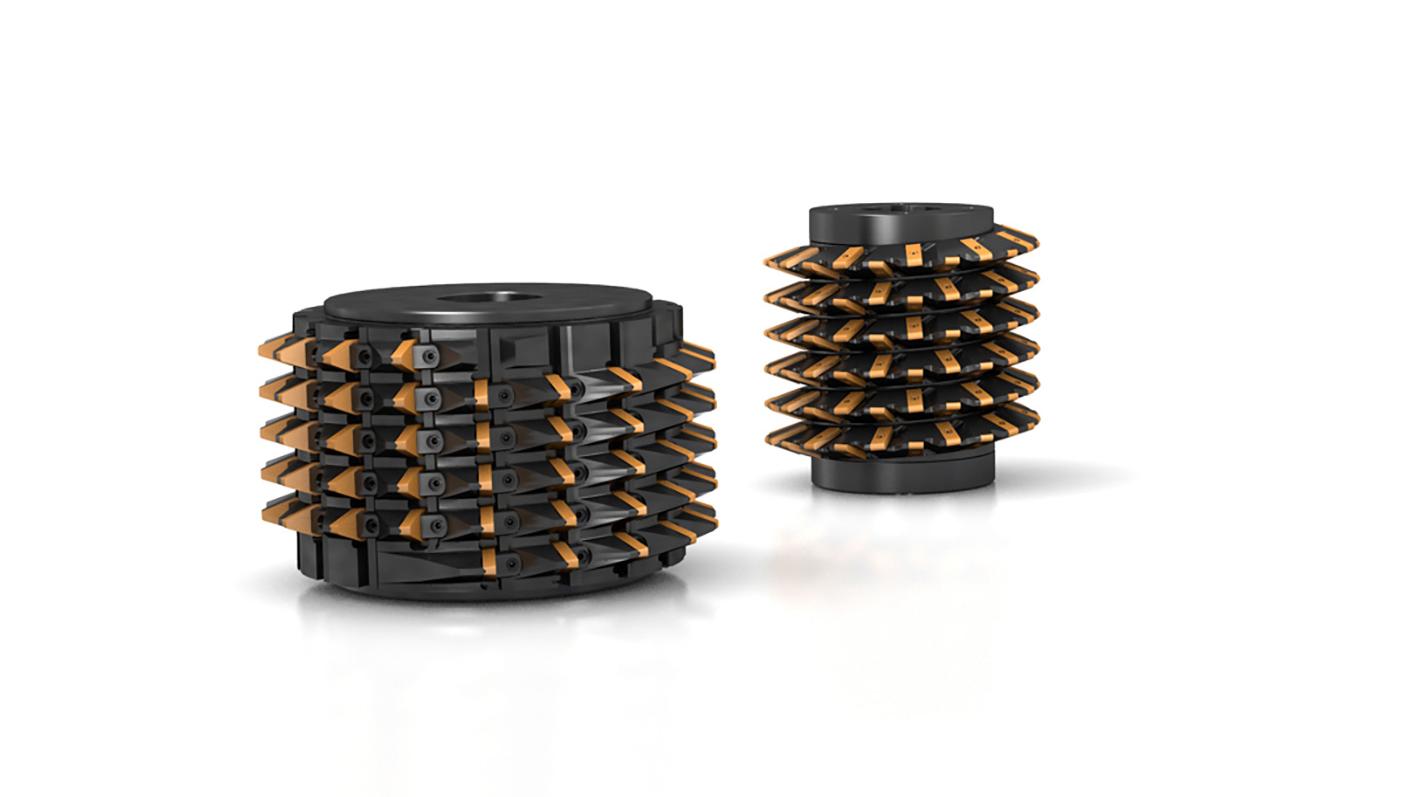

적용 분야

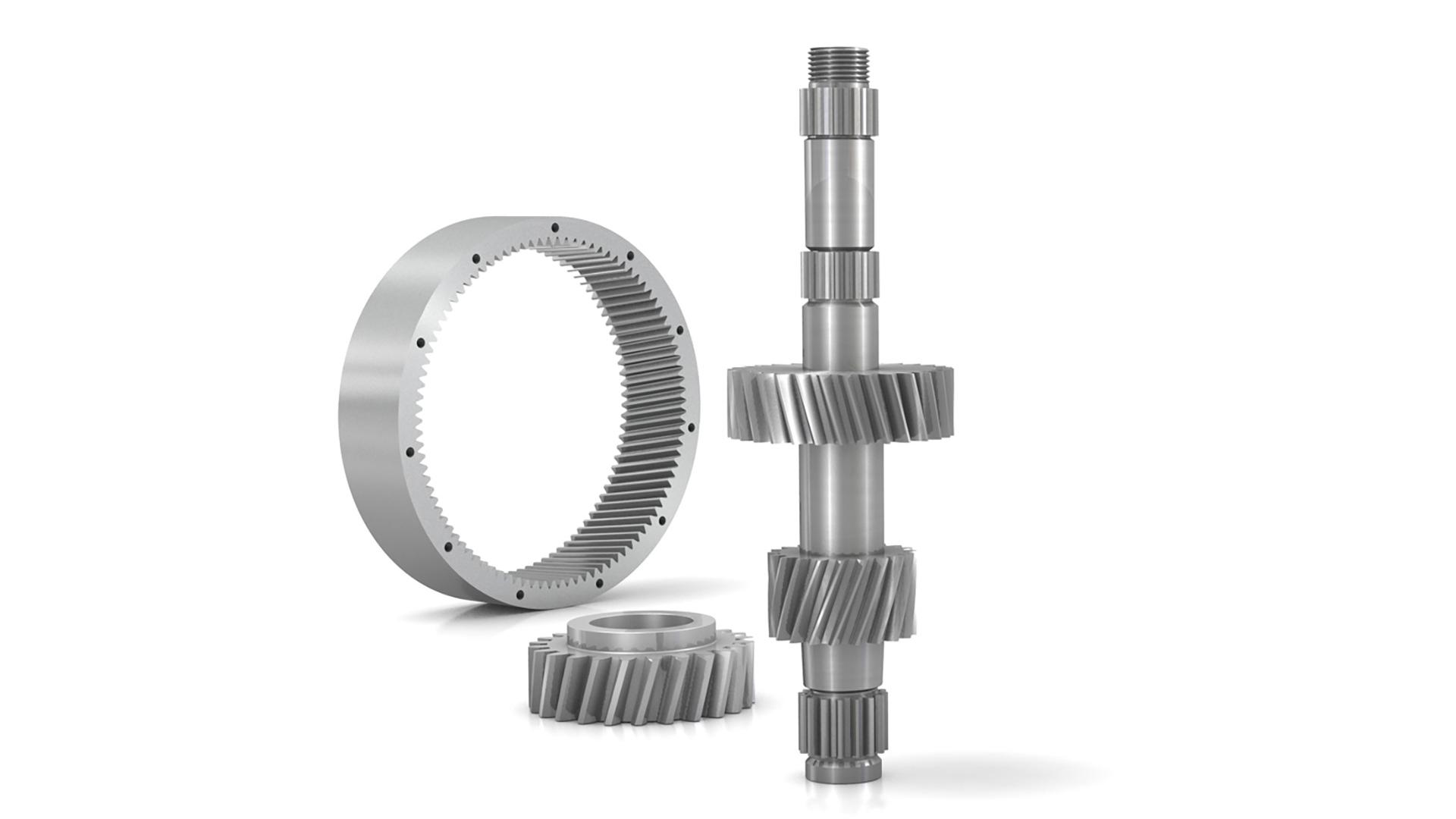

원통형 기어

선형 프로파일을 가진 스플라인뿐만 아니라 인볼류트 기어와 스플라인도 측정할 수 있습니다. 외부 기어이든 내부 기어이든, 스퍼 기어이든 헬리컬 기어이든 상관없습니다. 원뿔형 보정 기어 또는 베벨로이드, 평행 키 스플라인 또는 톱니형 스플라인과 같은 특수한 형상도 분석할 수 있습니다. ZEISS GEAR PRO involute는 일반 산업 포맷인 GDE(GearDataExchange)도 지원합니다.

ZEISS GEAR PRO involute 프로토콜

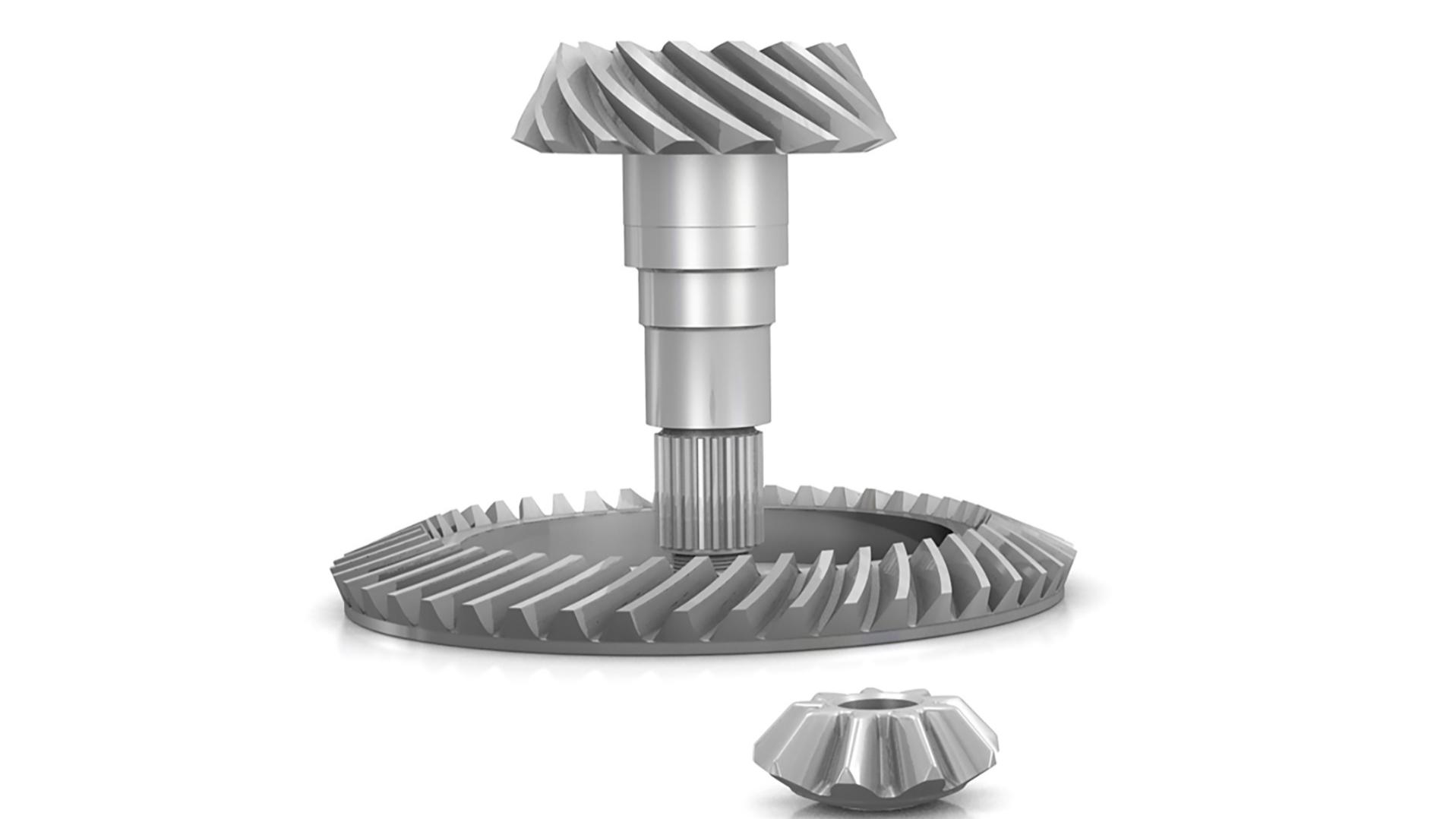

나선형 및 직선 베벨 기어

나선형 기어와 직선형 베벨 기어는 구분됩니다. 피니언, 링 기어 및 다이와 같은 모든 변형도 측정할 수 있습니다. 설계 데이터는 Gleason(GAGE) 또는 Klingenberg(KIMOS)와 같은 일반적인 산업 포맷으로 생성하거나 CAD 모델에서 가져올 수 있습니다. 설계 데이터가 없는 경우 마스터 기어 방식(또는 디지털화)을 적용할 수도 있습니다.
