ZEISS OmniFix CMM

좌표 측정기 클램핑 및 홀딩 픽스쳐 조정

ZEISS OmniFix는 좌표 측정기의 정확도와 효율을 향상시키기 위해 설계된 종합적인 좌표 측정기(CMM) 픽스쳐 제품군입니다. 이러한 픽스쳐는 모든 애플리케이션의 요구 사항을 충족하는 다양한 크기와 구성으로 제공되므로 모든 CMM 사용자에게 다용도 솔루션이 될 수 있습니다.

클램핑 & 홀딩의 차이점

측정 전과 측정 중에 정확하고 안정적인 위치잡기가 중요합니다. μm 범위의 변화도 결과에 영향을 미칩니다. 측정물은 상황에 따라 클램프되거나 홀드됩니다. 이 둘의 차이점은 다음과 같습니다:

클램핑: 강제 폐쇄를 사용하여 지정된 방향과 위치에 부품을 임시로 고정합니다. 클램핑 픽스쳐는 프로빙 힘이 작용하거나 기계의 움직임이 측정물의 위치에 영향을 미칠 수 있는 경우(예: 액티브 댐핑) 측정 기술에서 사용됩니다.

홀딩: 힘을 가하지 않고 바디를 정해진 위치로 가져옵니다. 홀딩 장치는 일반적으로 광학 측정 기술 또는 CT 애플리케이션에 사용됩니다(VDI 지침 2860 참조).

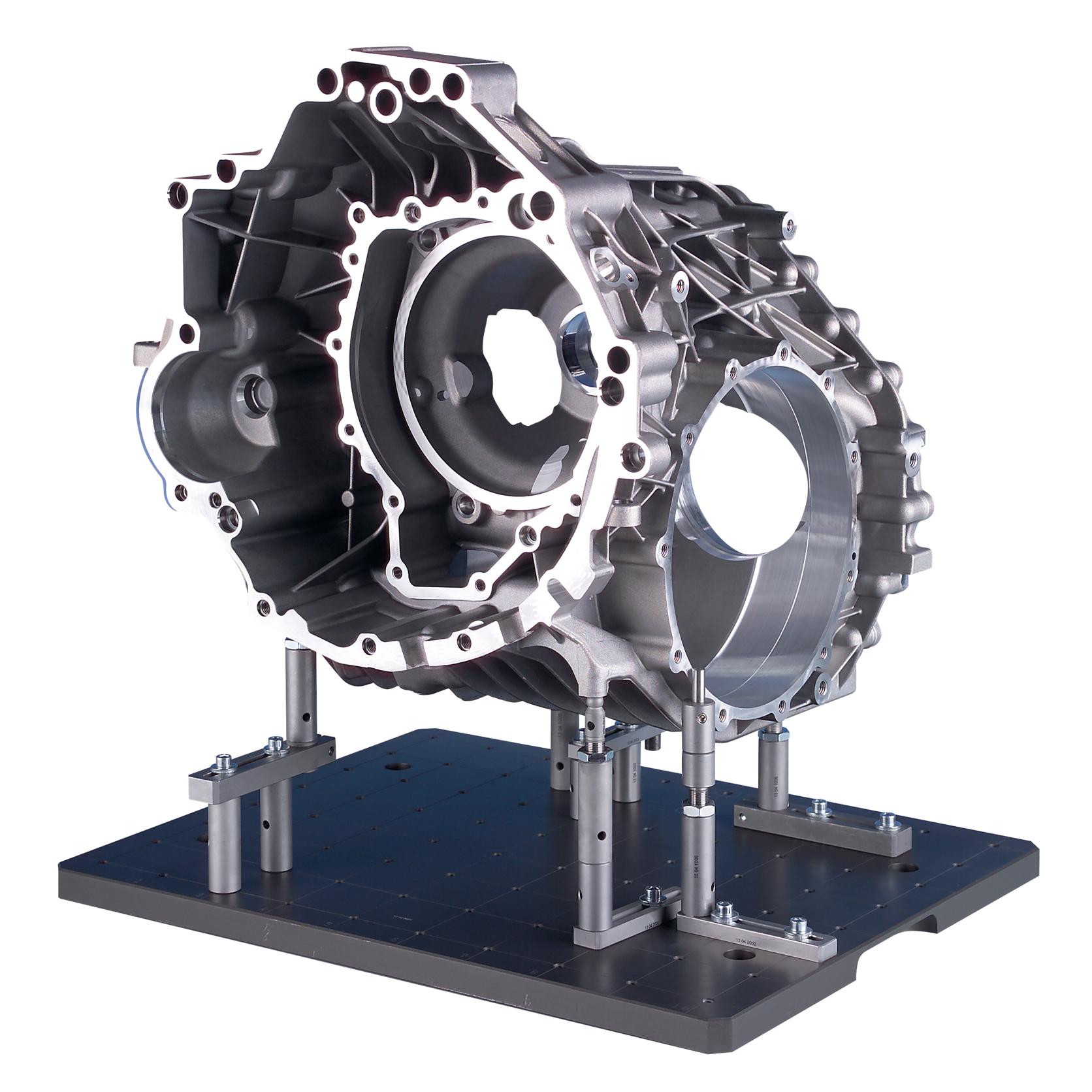

ZEISS OmniFix CMM 픽스쳐

ZEISS OmniFix는 좌표 측정기의 정확도와 효율을 향상시키는 종합적인 좌표 측정기 픽스쳐입니다. 이러한 픽스쳐는 모든 애플리케이션의 요구 사항을 충족하는 다양한 크기와 구성으로 제공되므로 모든 CMM 사용자에게 다용도 솔루션이 될 수 있습니다.

ZEISS OmniFix 픽스쳐의 주요 장점 중 하나는 사용 편의성입니다. 이 픽스쳐는 빠르고 쉽게 조립 및 분해할 수 있도록 설계되어 효율적인 측정 프로세스를 지원합니다. 또한 용도가 매우 다양하며 다양한 부품 크기와 모양에 적합합니다. 이러한 요소의 중요성을 인식한 ZEISS는 다양한 CMM 애플리케이션의 요구 사항을 충족하기 위해 범용, 표준, 변형 및 특수 픽스쳐로 구성된 광범위한 포트폴리오를 개발했습니다.

ZEISS OmniFix 픽스쳐는 생산 환경에서 일상적인 혹독한 환경을 견딜 수 있도록 고품질 재료와 구조로 제작되어 오래 사용할 수 있습니다. 또한 매우 정밀하여 매번 정확하고 반복 가능한 측정을 보장합니다.

장치 자체 외에도 ZEISS는 장치의 기능과 활용성을 확장하는 데 사용할 수 있는 다양한 액세서리도 제공합니다. 이러한 액세서리에는 클램프, 어댑터 및 홀더가 포함됩니다.

CMM 팔레트 시스템

팔레트 시스템은 ZEISS 좌표 측정기에서 부품의 로딩 및 언로딩 프로세스를 자동화하기 위한 효율적인 솔루션입니다. 팔레트 시스템을 사용하면 여러 부품을 팔레트에 적재하고 단일 프로그램에서 측정할 수 있습니다. 이를 통해 시간을 절약하고 생산성을 높일 수 있을 뿐만 아니라 사람의 실수로 인한 위험도 줄일 수 있습니다.

팔레트 시스템은 또한 무인 작업이 가능하여 작업자가 다른 작업에 집중할 수 있도록 해줍니다. 또한 팔레트 시스템을 특정 부품 크기와 모양에 맞게 맞춤화할 수 있어 측정 프로세스를 더욱 최적화할 수 있습니다. 전반적으로 팔레트 시스템은 CMM 작업의 효율과 정확도를 극대화하는 데 유용한 도구입니다.

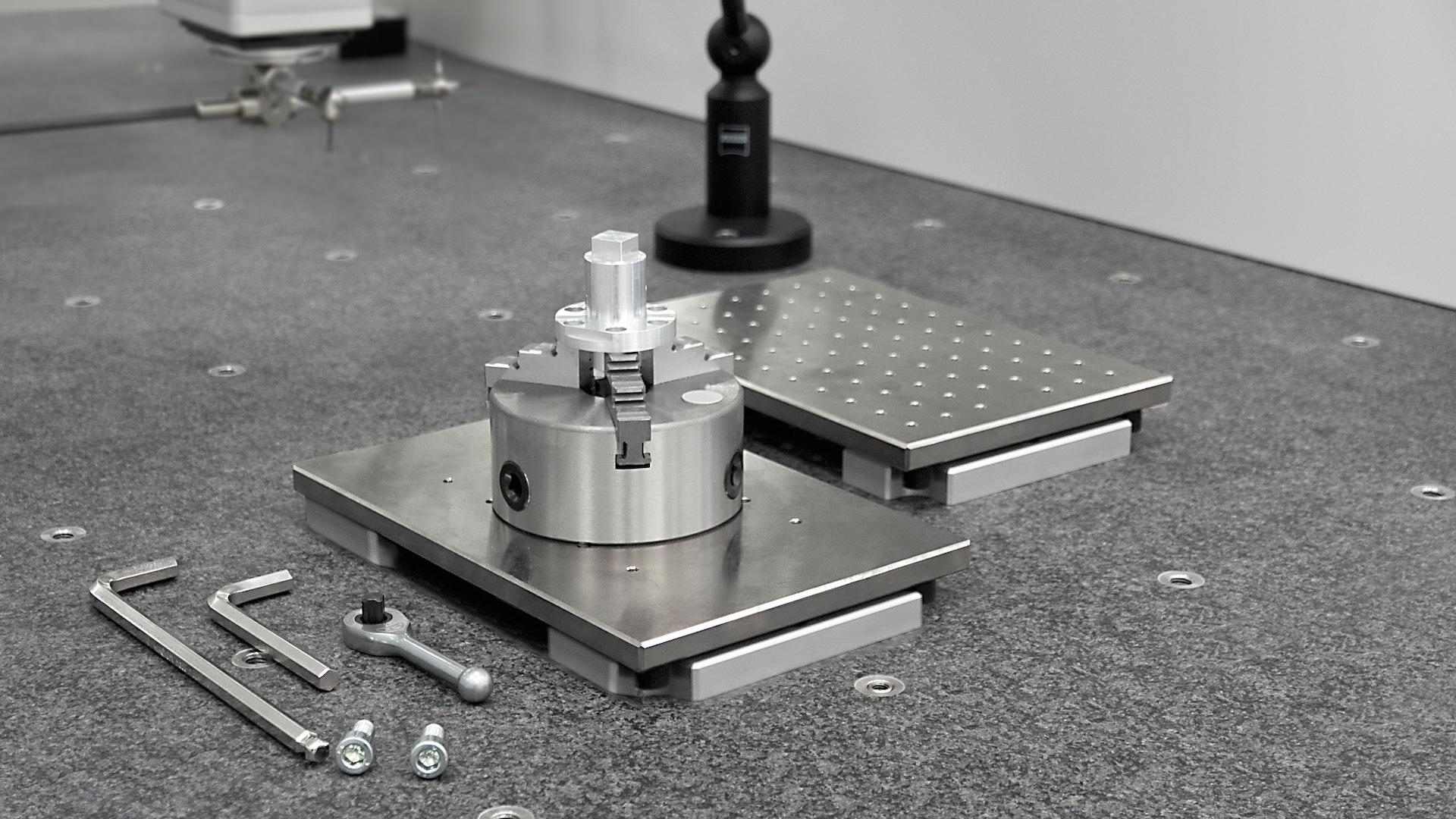

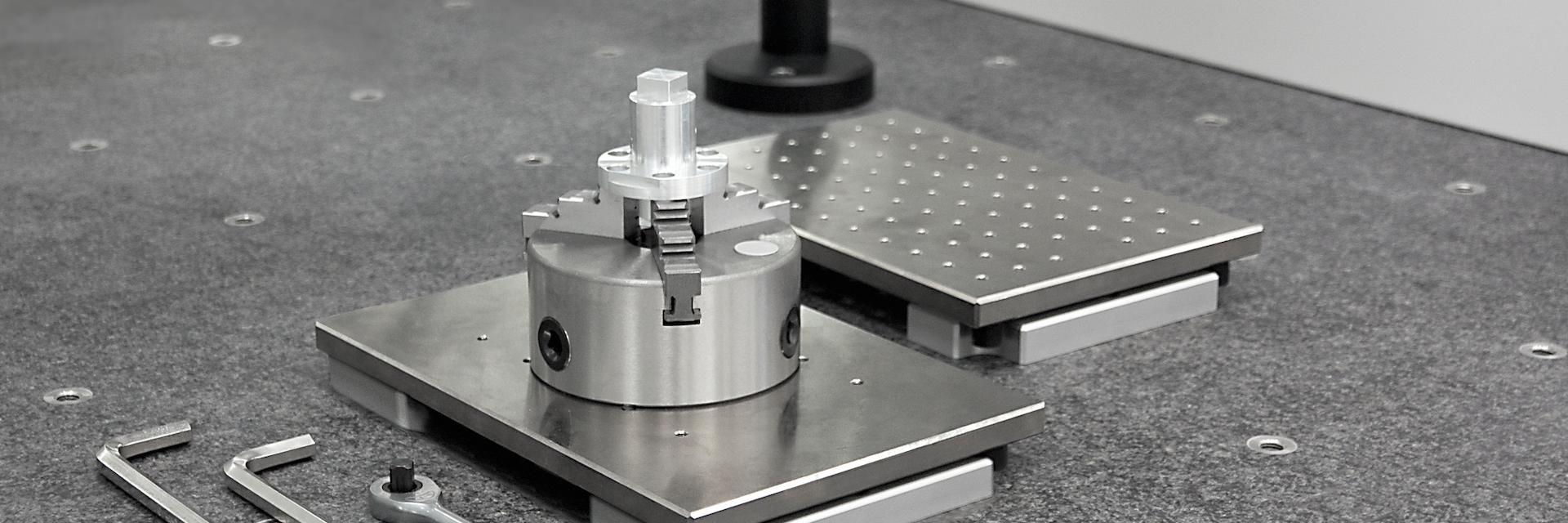

촉각 갠트리 및 생산 측정 장치에 ZEISS THETA 팔레트 시스템을 사용할 수 있습니다. 팔레트는 보어 그리드 유무에 관계없이 사용할 수 있습니다. 보어 패턴은 다양한 크기와 그리드로 제공됩니다. 이를 통해 자체 픽스쳐 또는 클램핑 디바이스를 쉽게 조정할 수 있습니다.
