ZEISS EMOBILITY SOLUTIONS

고정자의 품질 보증

결함 검사 및 3D 측정

고정자로 한 차원 높은 전기 모터의 성능을 새로운 수준으로 높이세요

배치, 결함 감지 및 디지타이징

최신 전기 모터의 모든 구성 요소 중에서 고정자는 전기 모터의 성능, 출력 및 효율성을 개선할 수 있는 가장 큰 잠재력을 제공합니다. 새로운 원자재와 혁신적인 제조 기술이 사용되기 때문에 전기 모터의 안전성, 신뢰성 및 성능을 보장하기 위해서는 모든 고정자 생산 단계에서 품질 보증을 반드시 수행해야 합니다.

고정자의 주요 품질 과제

절연지 및 헤어핀 위치

치수 측정 기술

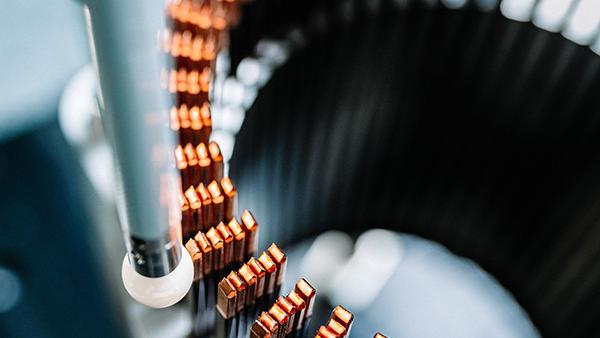

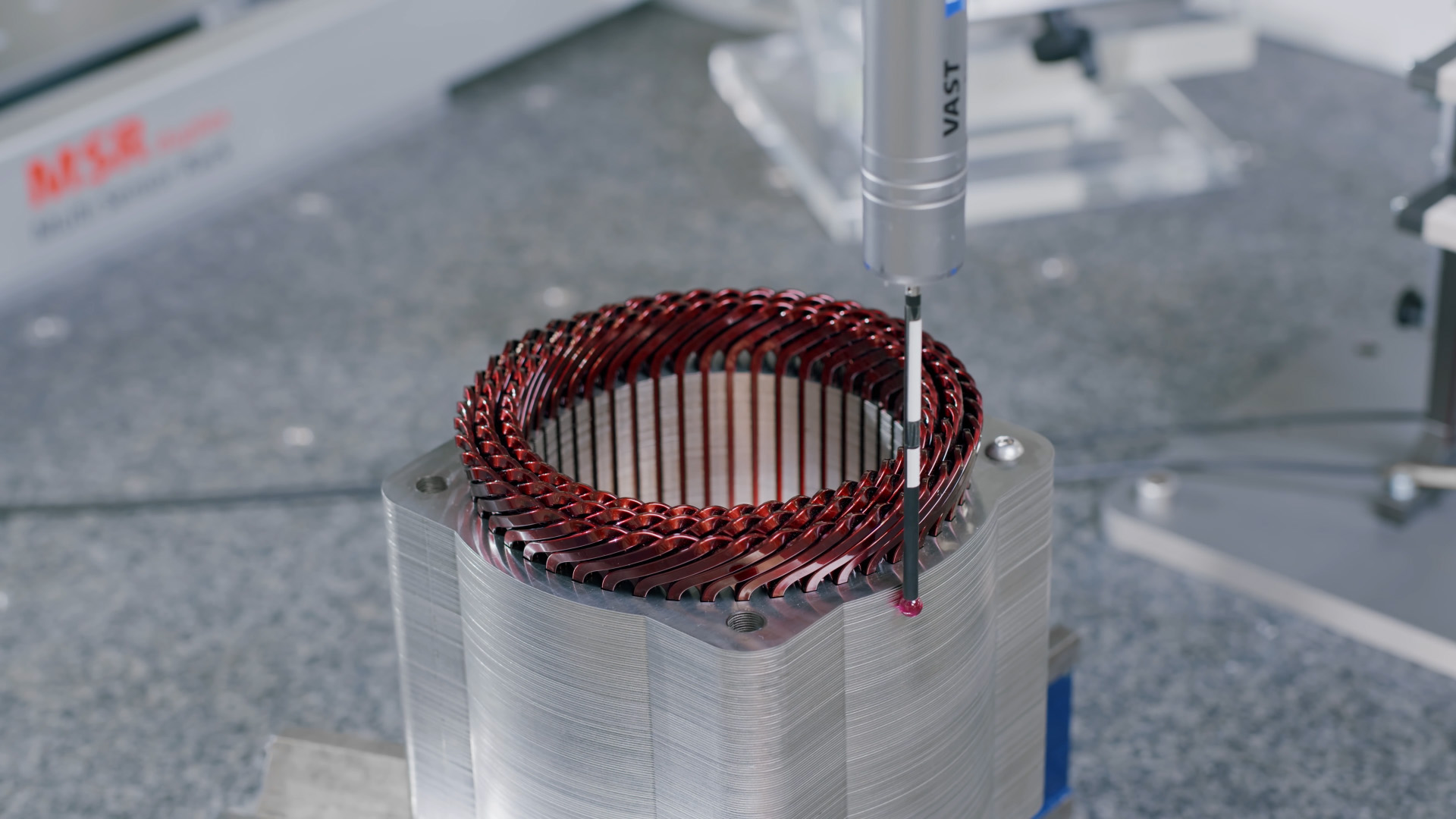

고정자 조립 중에 절연지와 헤어핀을 시트 스택 슬롯에 삽입하고 함께 용접합니다. 전원 공급 연결 지점 역시 용접됩니다. 고정자 합선을 방지하려면 여러 특성을 검사해야 합니다. 매우 유연한 구리 헤어핀에는 위치와 치수를 정확하게 검사하기 위해 유연한 촉각 및 광학 기술이 필요하며, ZEISS 멀티센서 좌표 측정기(CMM)가 이상적인 솔루션입니다.

ZEISS CMM

어셈블리 볼륨 검사

설치 공간 치수 분석

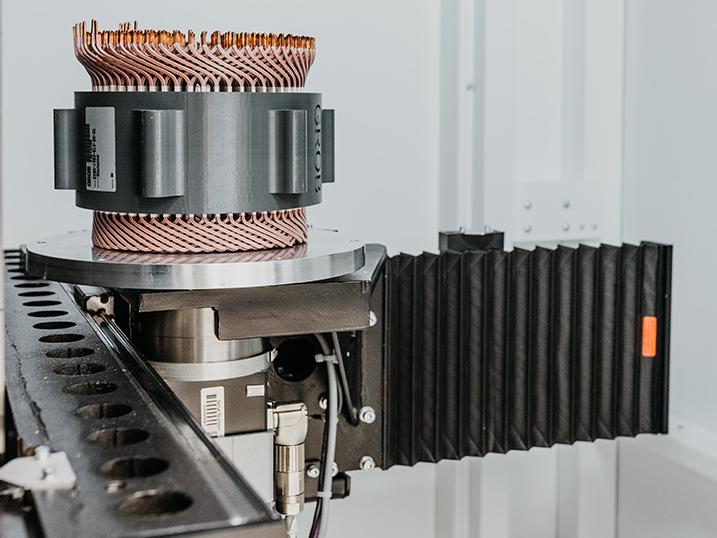

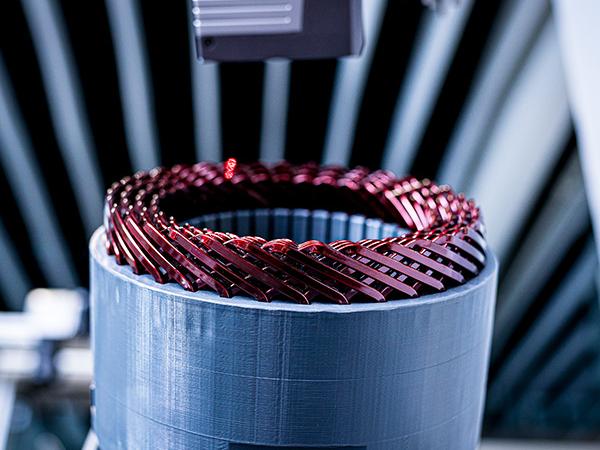

고정자의 외부 치수가 전기 모터 하우징의 사용 가능한 설치 공간을 초과하면 전기 모터를 조립할 수 없습니다. 다중 응용 프로브 시스템 기술이 탑재된 ZEISS 좌표 측정기(CMM)는 다양한 센서 기술 간의 자동 전환을 보장합니다. 레이저 삼각 측량 프로브와 접촉식스타일러스 시스템의 조합으로 사전 조립된 고정자에 대한 완벽한 품질 보증이 가능합니다.

ZEISS CMM

용접 이음새 검사

고정자 설치

헤어핀 끝을 용접할 때, 벗겨진 끝의 페인트 잔여물과 용접 파라미터의 변동으로 인해 용접 이음새에 다공이 발생할 수 있습니다. 이로 인해 성능이 저하되거나 전기 모터가 완전히 고장날 수도 있습니다. 따라서 이러한 용접 이음새에 결함이 있는지 검사하는 것은 전기 모터 성능에 매우 중요합니다.

ZEISS 엑스레이 솔루션
용접 이음새 검사

공극 및 결함 식별

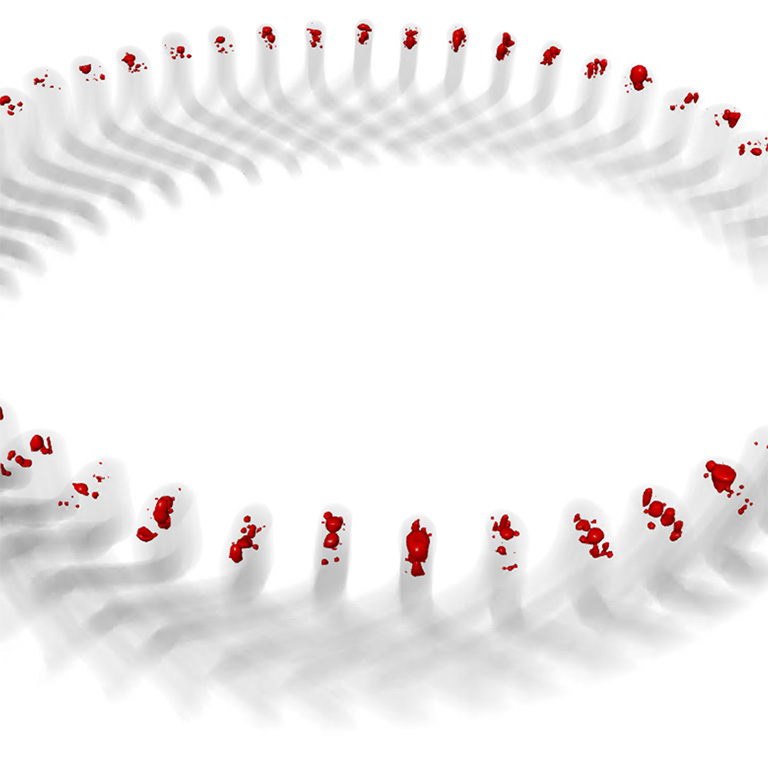

모든 용접 이음새의 결함 가능성을 비파괴 검사하는 것은 특별한 도전 과제입니다. ZEISS VoluMax 9 titan 또는 ZEISS METROTOM과 같은 산업용 컴퓨터 단층 촬영(CT) 솔루션을 사용하면 헤어핀 용접 이음새 내부의 공극과 결함을 비파괴적으로 식별할 수 있습니다. 이 이미지에서는 ZEISS Automated Defect Detection (ZADD)을 사용하여 헤어핀에서 AI로 지원되는 자동 결함 검출을 수행합니다.

ZEISS Quality Software

고정자 생산의 효율적인 품질 보증

ZEISS ScanBox for eMotors 사용

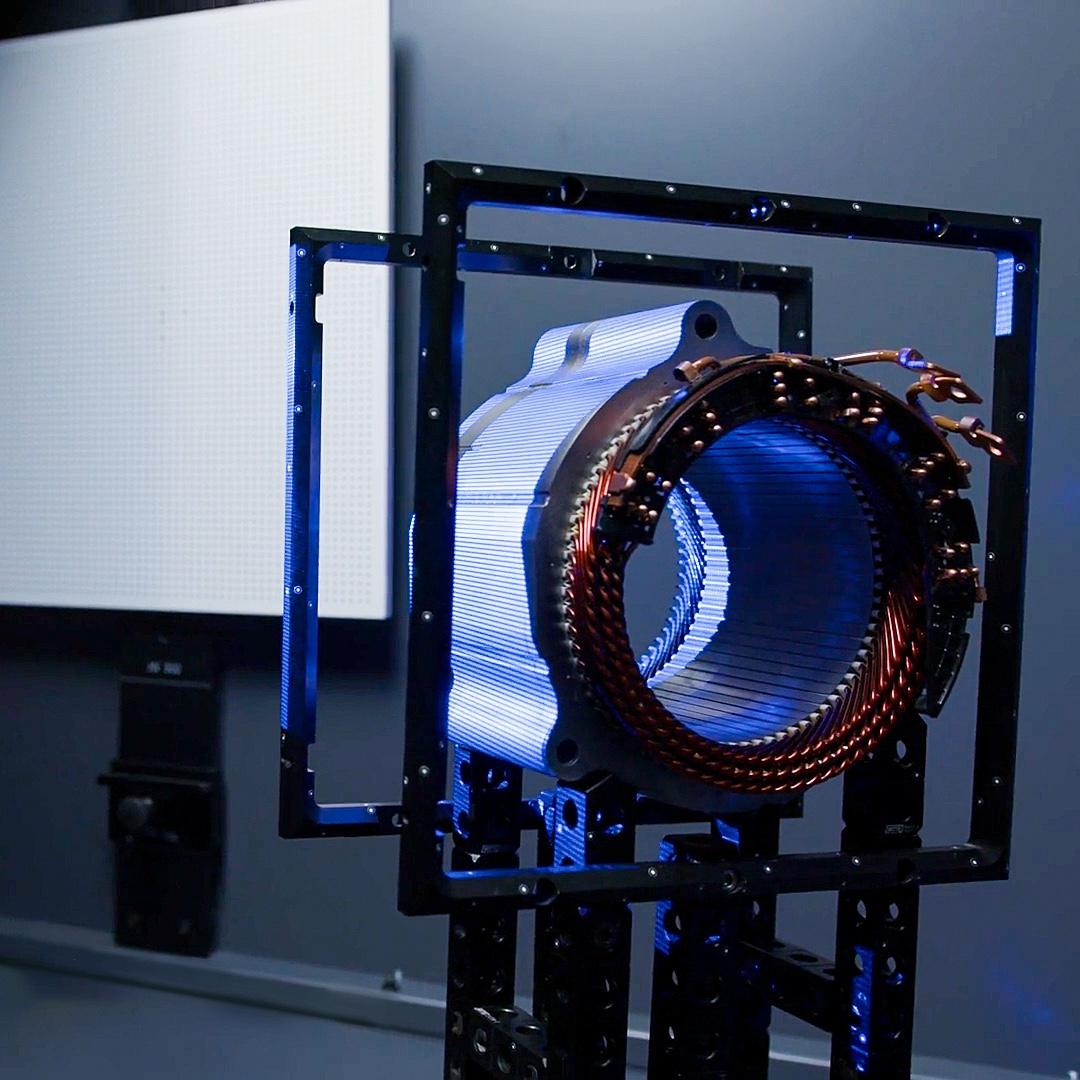

ZEISS ScanBox for eMotors는 헤어핀과 고정자의 검사 및 디지타이징을 전문으로 합니다. 개별 헤어핀부터 여러 개의 헤어핀, 심지어 전체 고정자까지, 이 완전 자동화된 검사는 매우 빠르고 정밀하게 수행됩니다. 캡처한 3D 측정 데이터는 강력한 검사 소프트웨어 ZEISS Quality Suite를 통해 시각화 및 분석됩니다.

e모빌리티를 위한 광학 3D 측정 기술

빠르고 정확하며 재현 가능한 측정 결과

전체 표면 디지타이징

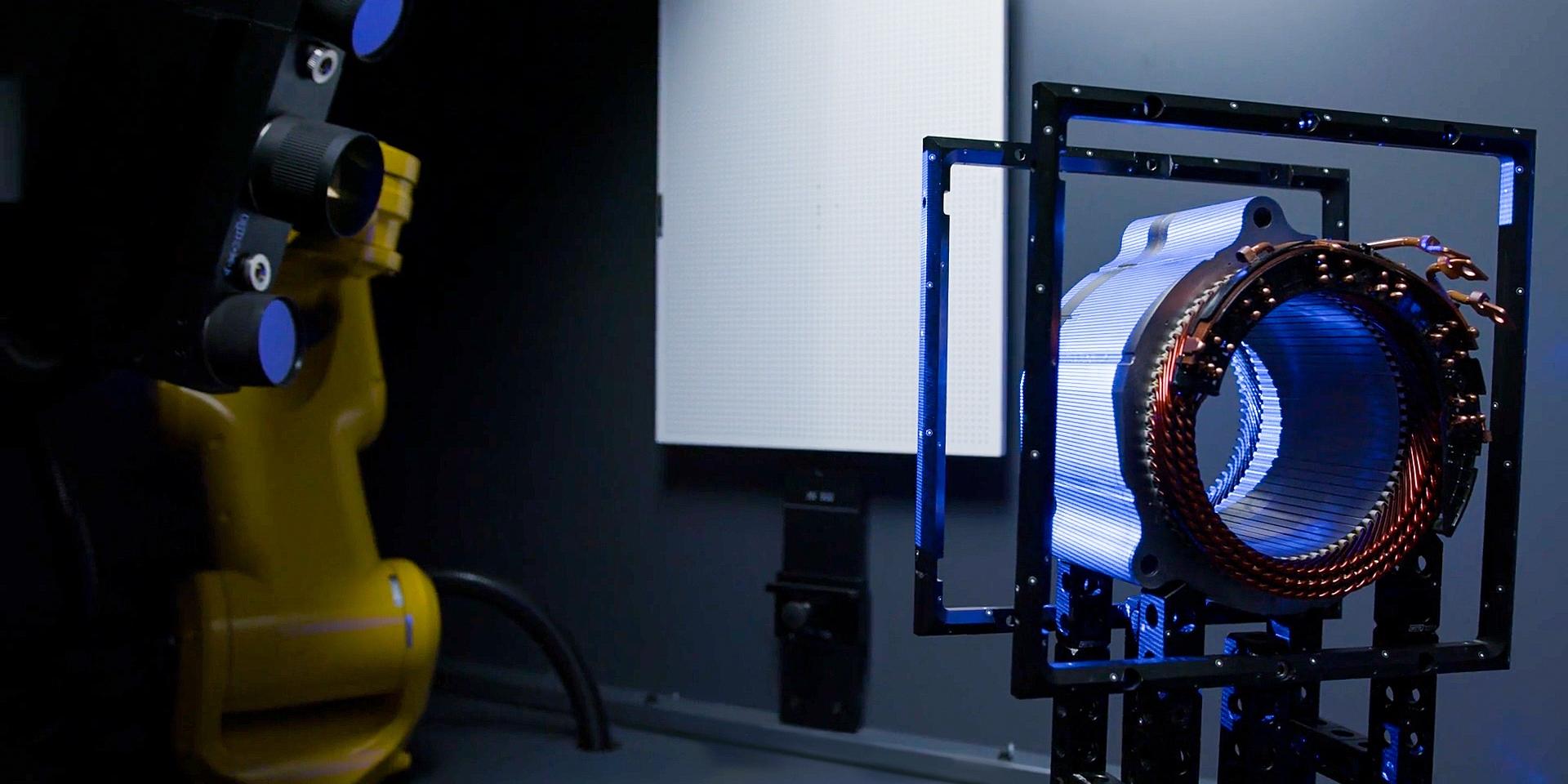

ZEISS ScanBox for eMotors는 개별 헤어핀, 여러 개의 헤어핀, 심지어 전체 고정자의 자동화된 전체 표면 스캔 및 디지타이징을 수행하기 위해 특별히 개발되었습니다.

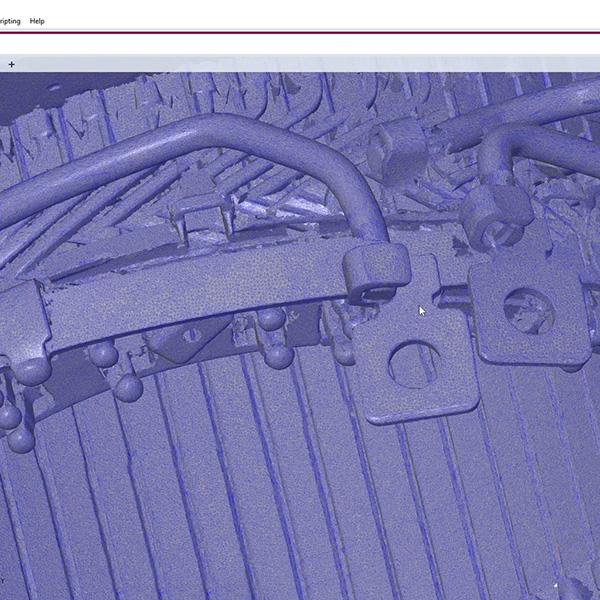

형상의 디지털 트윈

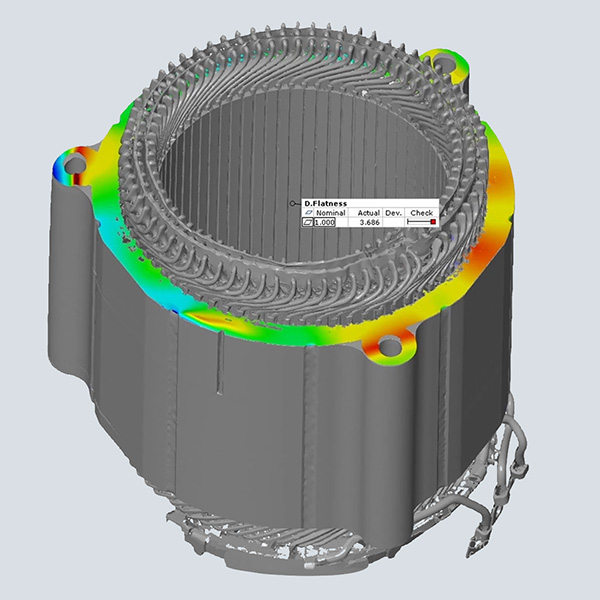

이 소프트웨어는 넓은 영역에 분산된 3D 좌표를 사용하여 완전한 형상의 디지털 트윈을 생성합니다. 이를 통해 CAD 모델과 비교하여 부품 형상의 편차 및 결함을 빠르고 재현 가능하게 식별할 수 있습니다.

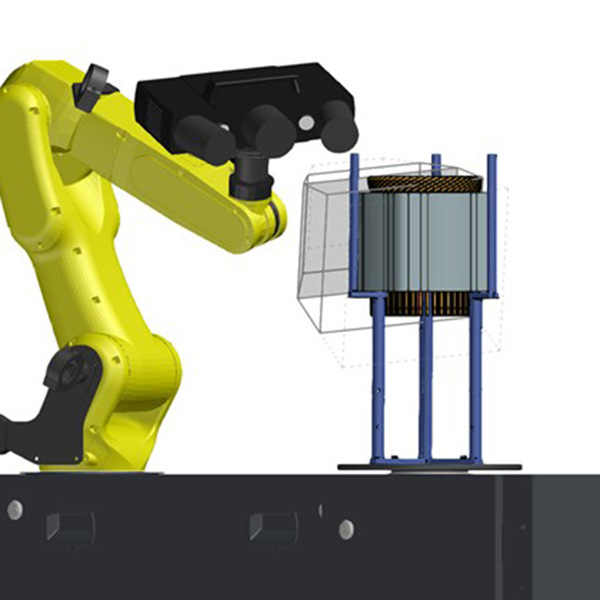

VMR

가상 측정실(VMR)은 ZEISS Quality Suite에서 열립니다. 여기에는 실제 ZEISS ScanBox for eMotors의 기능적 이미지 외에도 로봇 경로의 운동학을 포함한 로봇 프로그래밍이 포함되어 있습니다.

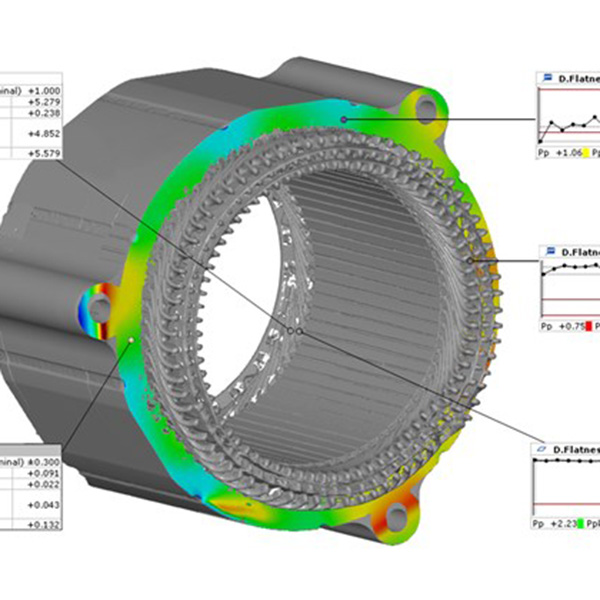

트렌드 분석

자동 트렌드 분석을 통해 이상적인 모델에서 벗어난 편차를 조기에 파악할 수 있습니다. 지속적인 측정으로 이전 생산 단계에서 발생한 변경 사항을 신속하게 감지할 수 있습니다: 그런 다음 이 정보로부터 필요한 조정을 도출하여 이전 단계에서 구현할 수 있습니다.

고정자 품질 보증에 대한 추가적인 통찰력

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

정밀한 ZEISS 기술로 처리하는 다양한 측정 작업

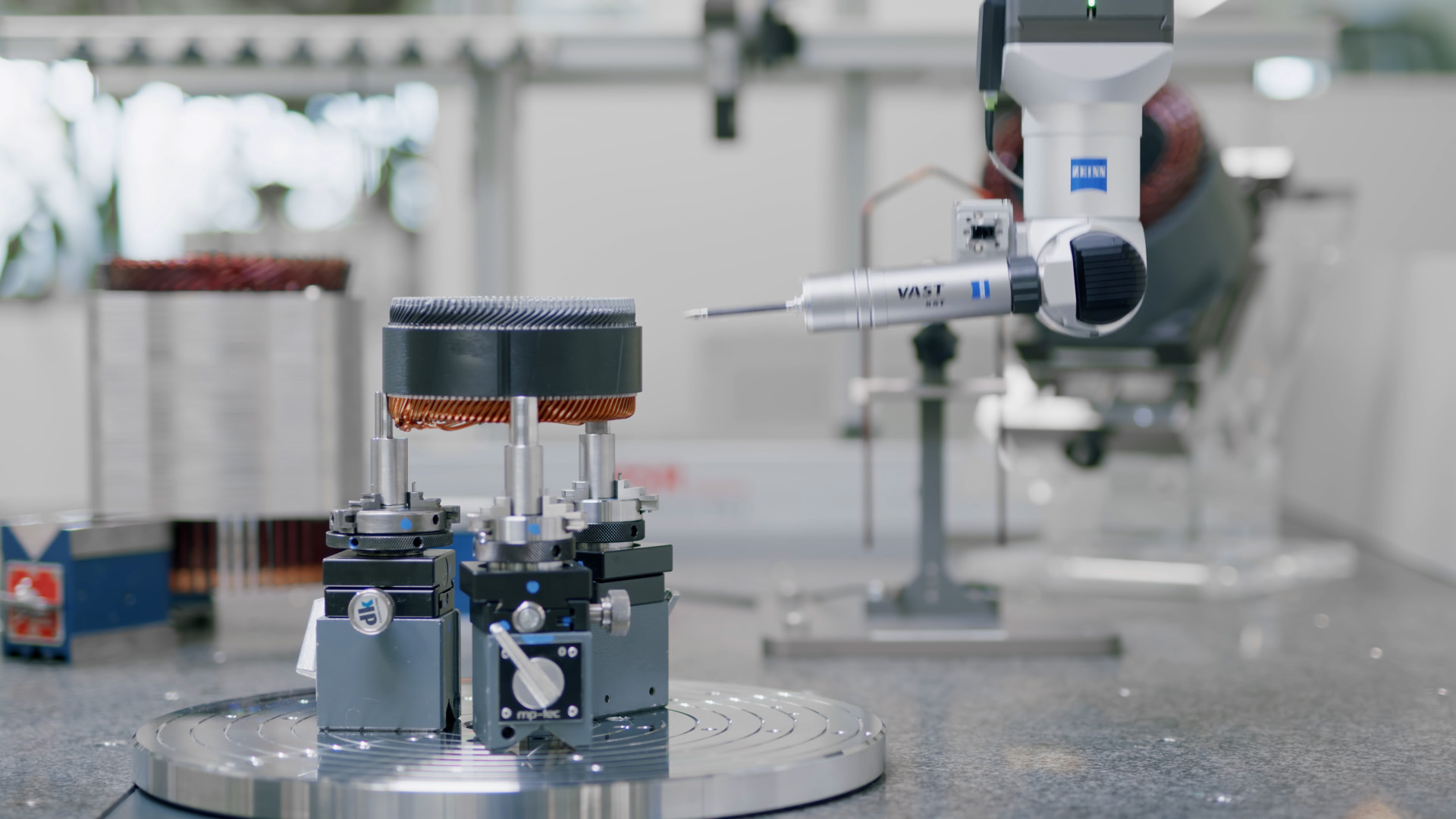

전기 모터 고정자 측정
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

정밀한 ZEISS 기술로 처리하는 다양한 측정 작업

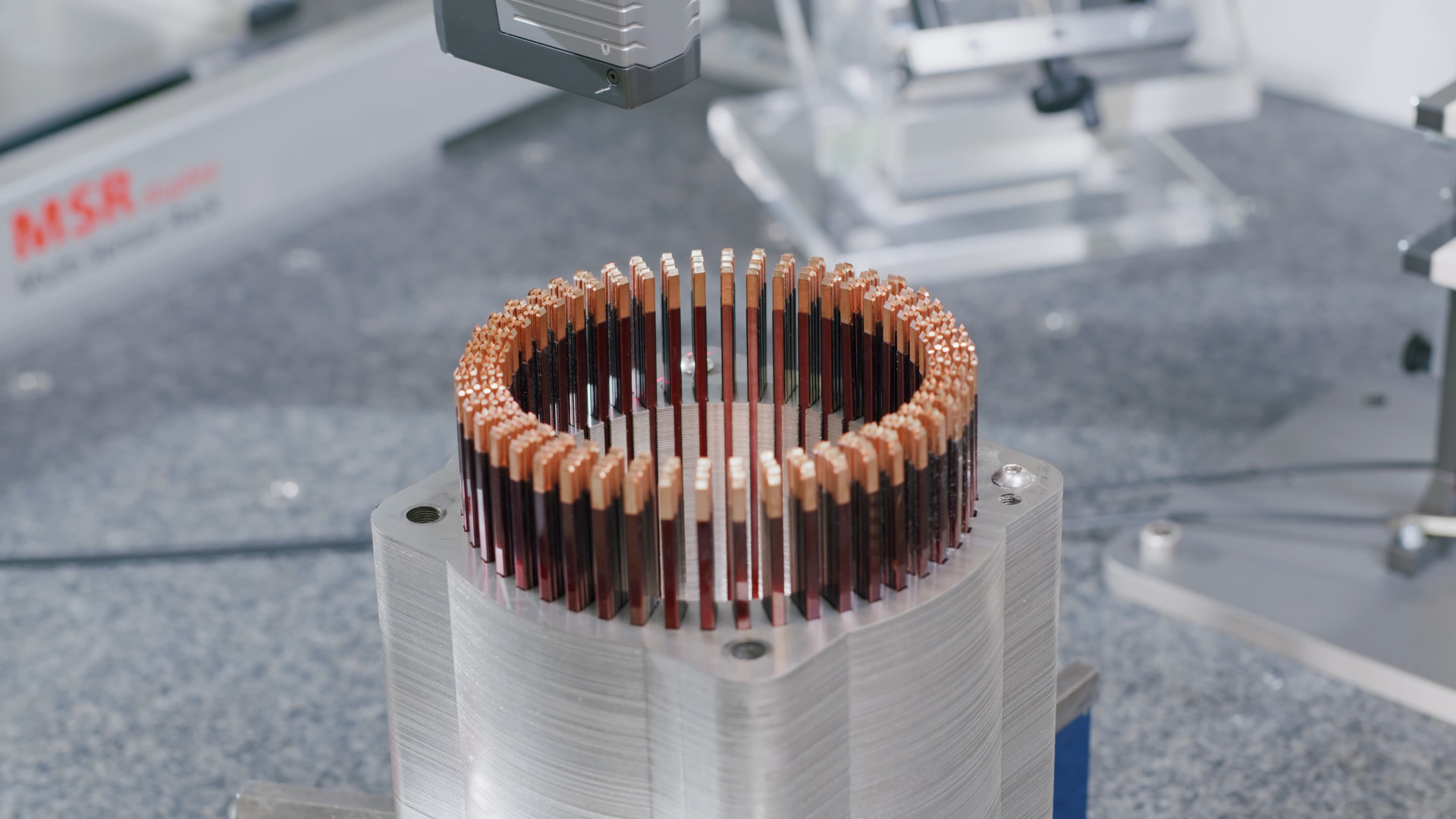

고정자 특징 측정
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

정밀한 ZEISS 기술로 처리하는 다양한 측정 작업

전기 모터 권선헤드 측정
