헤어핀 품질 보증

형상 검사 및 비접촉 디지타이징

매우 민감한 헤어핀의 품질과 신뢰성 보장

치수 무결성 및 적절한 배치

전기 자동차 생산에는 전선을 헤어핀 모양으로 구부리는 작업이 포함됩니다. 이 헤어핀은 직사각형 구리선으로 구성되어 있으며 절연 레이어으로 코팅되어 있습니다. 고정자는 변형에 매우 취약하고 끝이 용접하기 어렵기 때문에 고정자 조립 프로세스에서 헤어핀의 치수와 위치를 검사해야 합니다.

헤어핀의 주요 품질 과제

형상 검사 및 코팅 품질

헤어핀 생산

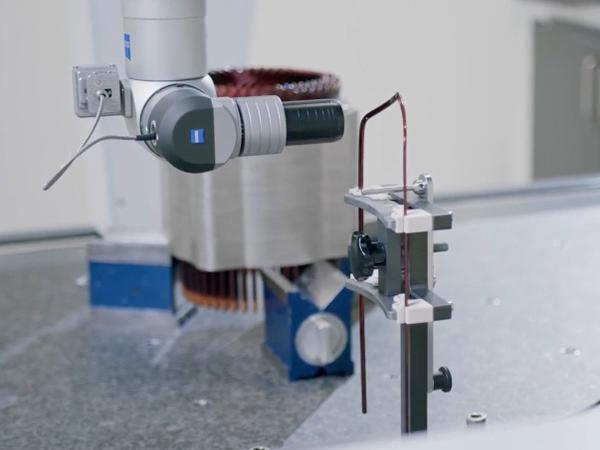

각 헤어핀은 유연한 구조를 갖고 있으며 민감한 페인트 레이어로 코팅되어 있습니다. 이러한 특성으로 인해 신뢰할 수 있는 접촉식 검사에 어려움이 있습니다. 공초점 광 센서 또는 레이저 삼각 측량 광학 센서가 장착된 자동화된 ZEISS 좌표 측정기는 헤어핀 모양과 페인트 두께를 정확하게 측정할 수 있는 옵션 중 하나입니다.

민감한 구조의 비접촉 디지타이징

헤어핀 생산

광학 측정 장치는 접촉에 매우 민감한 전선이 포함된 헤어핀의 품질 관리에 이상적입니다. 또한 헤어핀 형상과 위치는 풀 필드 3D 데이터로만 확인할 수 있습니다.광학 3D 측정기는 개별 헤어핀과 전체 고정자의 자유형 3D 좌표를 클릭 한 번으로 캡처할 수 있습니다. 그런 다음 소프트웨어는 몇 초 내에 고해상도 품질 정보를 선명하게 표시합니다.

헤어핀의 굽힘 디자인 품질

헤어핀 디지타이징

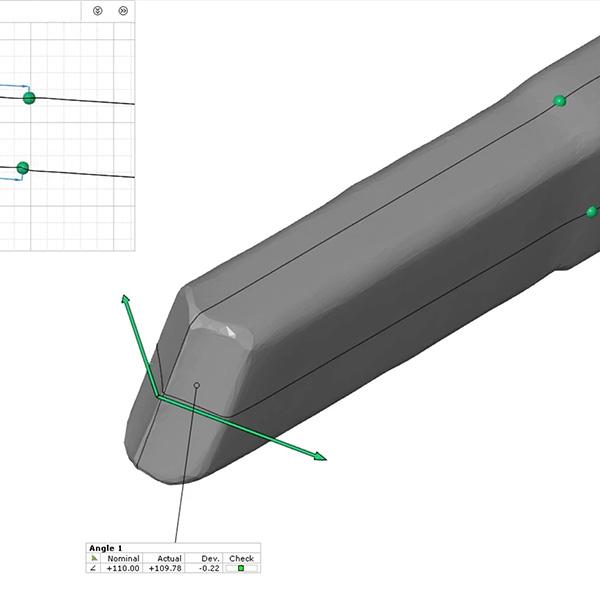

헤어핀 디자인은 CAD 모델만으로 정의되는 것이 아니라 굽힘 파라미터 구성을 통해 수많은 반복 과정을 거쳐 개발됩니다. 완성된 헤어핀을 마스터 핀과 비교하여 평가하려면 CAD 모델을 스캔하고 제작해야 합니다. 프린지 투영과 레이저 삼각 측량은 헤어핀의 고해상도 포인트 클라우드를 생성하고, ZEISS REVERSE ENGINEERING 소프트웨어는 이를 고품질 CAD 모델로 빠르게 변환합니다.
