ZEISS EMOBILITY SOLUTIONS

배터리 셀 및 모듈 품질 보증

배터리 셀 생산 및 조립

전체 검사를 통해 셀 및 모듈 품질을 보장합니다

모든 셀 유형의 속도와 안전성

전체 배터리 모듈의 최종 검사는 품질 프로세스에서 특히 까다로운 단계입니다. 모듈은 각각 특정 안전 위험을 초래할 수 있는 수많은 셀로 구성되어 있기 때문입니다. 원통형, 프리즘형, 파우치형 등 세 가지 셀 유형은 모두 제조 가능성, 성능, 내구성, 안전성, 품질 테스트 및 고장 분석 측면에서 서로 다른 과제에 직면해 있습니다.

셀 생산 속도와 잠재적인 안전 위험은 고해상도의 빠른 테스트 주기가 필요하다는 것을 의미합니다.

배터리 모듈 내의 다양한 셀 유형

다양한 배터리 셀 유형은 생산 및 조립 과정에서 수많은 어려움을 야기합니다. 오버행, 용접 탭 및 전극 결함과 관련된 문제는 오작동을 일으킬 수 있습니다. ZEISS eMobility Solutions를 사용하면 금속 입자, 박리, 권선, 전극의 탄 자국 등을 식별할 수 있습니다. 모듈 조립과 관련하여 ZEISS 산업용 CT는 이러한 결함을 검사하고 배터리 하우징 구조에 대한 치수 계측 분석까지 수행할 수 있습니다.

원통형 셀

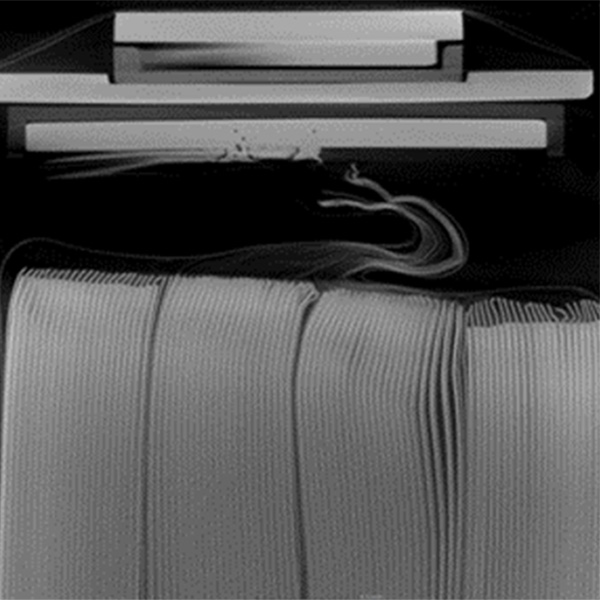

프리즘 셀

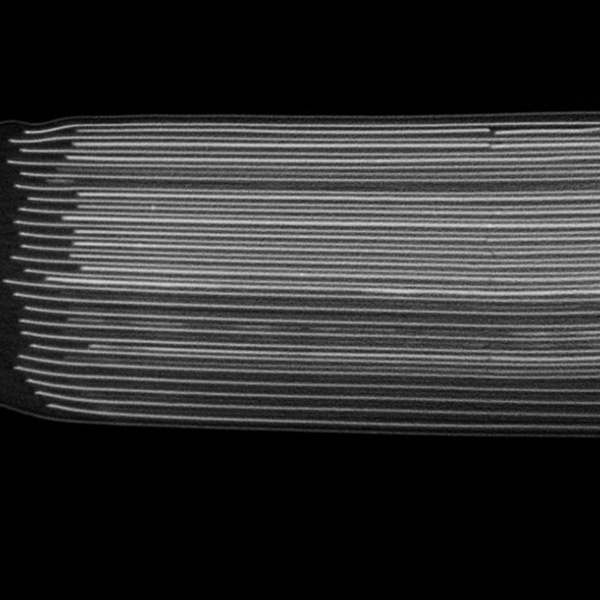

파우치 셀

배터리 모듈

배터리 셀 및 모듈 생산의 주요 품질 과제

산업용 CT로 접착 부위를 검사합니다.

배터리 모듈 어셈블리

비파괴 검사

ZEISS VoluMax 9 titan은 전체 배터리 모듈을 최종 검사하는 동안 오버행 및 접착 부위를 검사합니다. 이 작고 견고한 산업용 CT 시스템은 놀랍도록 작은 설치 공간을 유지하면서 450kV의 성능을 제공합니다. 3k 디텍터와1,500W 출력 범위는 크고 밀집된 배터리 모듈을 처리하는 데 필수적인 뛰어난 투과 강도를 제공합니다.

ZEISS VoluMax 9 titan 살펴보기

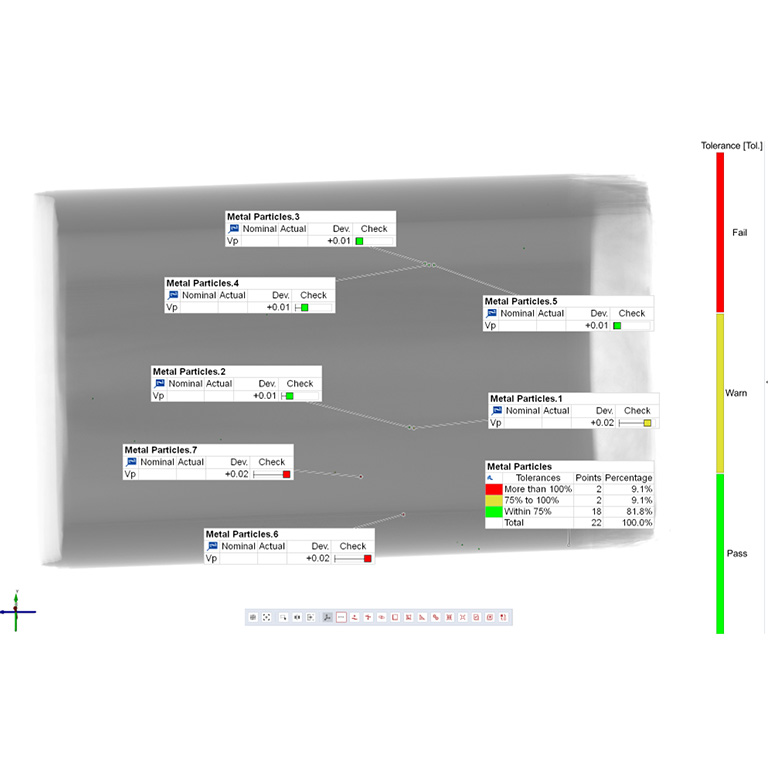

ZEISS INSPECT X-Ray 및 ZADD를 이용한 금속 입자 검출.

배터리 셀 검사

CT를 통한 금속 검출

배터리 셀 제조 중 금속 오염은 합선을 일으킬 수 있기 때문에 금속 입자를 검사하는 데 ZEISS 산업용 CT가 사용됩니다. 강력한 분석 소프트웨어인 ZEISS INSPECT X-Ray를 사용하면 CT 볼륨 데이터의 시각화 및 검사가 가능하며, ZEISS Automated Defect Detection (ZADD) 모듈은 배터리 내 금속 입자를 빠르고 안정적으로 자동 검출합니다.

ZEISS INSPECT X-Ray 살펴보기

ZEISS 비디오 라이브러리에서 제공하는 추가 통찰력

차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

세련되고 인체공학적이며 조작하기 쉬운 디자인

ZEISS VoluMax 9 titan 제품 주요 특징
차단된 제3자 콘텐츠

비디오 플레이어는 추적 기본 설정에 따라 차단되었습니다. 설정을 변경하여 비디오를 재생하려면 아래 버튼을 클릭하고 "기능" 추적 기술 사용에 동의해 주십시오.

사용자 친화적인 CT의 강자

ZEISS VoluMax 9 titan 제품 개요
